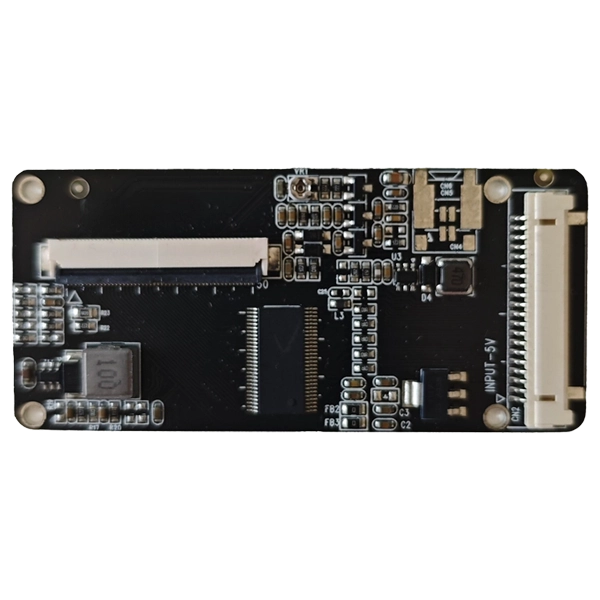

บอร์ดแปลงสัญญาณ LVDS เป็น TTL

เนื่องจากแผง LCD อุตสาหกรรมมีการพัฒนาอย่างต่อเนื่อง ระบบฝังตัวจำนวนมากจึงต้องการการแปลงสัญญาณที่เชื่อถือได้ระหว่างอินเทอร์เฟซการแสดงผลที่แตกต่างกัน สกาย-ทีดีเอ็มบอร์ดแปลงสัญญาณ LVDS เป็น TTLมอบโซลูชันระดับมืออาชีพสำหรับวิศวกรที่ต้องการขับเคลื่อนแผง TTL/RGB TFT LCD ผ่านเอาต์พุต LVDS ในขณะที่ยังคงรักษาคุณภาพของภาพที่ยอดเยี่ยมและความเสถียรของระบบ ทั้งหมดนี้ในขณะเดียวกันก็ลดต้นทุนโดยรวม

ออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมทางอุตสาหกรรม บอร์ดคอนเวอร์เตอร์นี้รวมการจัดการพลังงานที่มีประสิทธิภาพสูง เค้าโครง PCB ที่ได้รับการปรับปรุง และส่วนประกอบระดับอุตสาหกรรม เพื่อให้มั่นใจว่าการทำงานมีเสถียรภาพภายใต้สภาวะที่มีความต้องการสูง เมื่อเปรียบเทียบกับผลิตภัณฑ์ทางเลือกระดับผู้บริโภคแล้ว ผลิตภัณฑ์นี้ให้ประสิทธิภาพ EMC (ความเข้ากันได้ทางแม่เหล็กไฟฟ้า) ที่เหนือกว่า การปล่อย EMI (การรบกวนทางแม่เหล็กไฟฟ้า) ที่ต่ำกว่า อายุการใช้งานยาวนานขึ้น และความเข้ากันได้สูงกว่ากับโมดูล LCD อุตสาหกรรม

ไม่ว่าจะรวม LCD ใหม่เข้ากับอุปกรณ์ที่มีอยู่หรืออัปเกรดระบบเดิม บอร์ดนี้ช่วยลดระยะเวลาในการพัฒนาและปรับปรุงการรวมระบบได้อย่างมีประสิทธิภาพ

ออกแบบมาเพื่อความน่าเชื่อถือทางอุตสาหกรรมในระยะยาว

ต่างจากบอร์ดพัฒนามาตรฐาน บอร์ดแปลงสัญญาณ LVDS เป็น TTL นี้ได้รับการปรับให้เหมาะสมเพื่อการทำงานต่อเนื่องในสภาพแวดล้อมทางอุตสาหกรรม

ประกอบด้วย:

- การออกแบบ PCB ระดับอุตสาหกรรม

- สถาปัตยกรรมอินพุต LVDS ที่เสถียร

- เอาต์พุต LCD TTL/RGB 50 พิน

- การออกแบบแหล่งจ่ายไฟเสียงรบกวนต่ำ

- ไดรเวอร์แบ็คไลท์ LED ประสิทธิภาพสูง

- ปรับแรงดันไฟ VCOM ได้

- ประสิทธิภาพ EMC ที่ยอดเยี่ยม

- การใช้พลังงานต่ำ

- ความสมบูรณ์ของสัญญาณความเร็วสูง

- ส่วนประกอบมีอายุการใช้งานยาวนาน

การออกแบบกลไกขนาดกะทัดรัดยังทำให้เหมาะสำหรับผลิตภัณฑ์แบบฝังซึ่งมีพื้นที่ติดตั้งจำกัด

คุณสมบัติที่สำคัญ

ความเสถียรของสัญญาณระดับอุตสาหกรรม

การกำหนดเส้นทางดิฟเฟอเรนเชียลที่ได้รับการปรับปรุงอย่างระมัดระวังช่วยลดความผิดเพี้ยนของสัญญาณและรับประกันการส่งภาพที่เสถียร

ประสิทธิภาพอีเอ็มซีที่ยอดเยี่ยม

เค้าโครง PCB และการออกแบบกำลังไฟช่วยลดการรบกวนทางแม่เหล็กไฟฟ้า ทำให้การรับรองอุปกรณ์อุตสาหกรรมทำได้ง่ายขึ้น

ความเข้ากันได้สูง

รองรับแผง TFT LCD อุตสาหกรรมที่หลากหลายโดยใช้อินเทอร์เฟซ TTL/RGB 50 พิน

การจัดการพลังงานที่มีประสิทธิภาพ

วงจรไฟฟ้าประสิทธิภาพสูงในตัวช่วยลดการสร้างความร้อนและปรับปรุงความน่าเชื่อถือโดยรวม

วงจร VCOM แบบปรับได้

ช่วยให้วิศวกรปรับแต่งประสิทธิภาพการแสดงผลสำหรับแผง LCD ต่างๆ ได้

ไดร์เวอร์แบ็คไลท์ LED ที่เสถียร

ให้ความสว่างสม่ำเสมอและคงสภาพได้ยาวนานเป็นเลิศ

บูรณาการระบบได้ง่าย

ตัวเชื่อมต่อมาตรฐานทำให้การติดตั้งง่ายขึ้นและลดรอบการพัฒนาผลิตภัณฑ์ให้สั้นลง

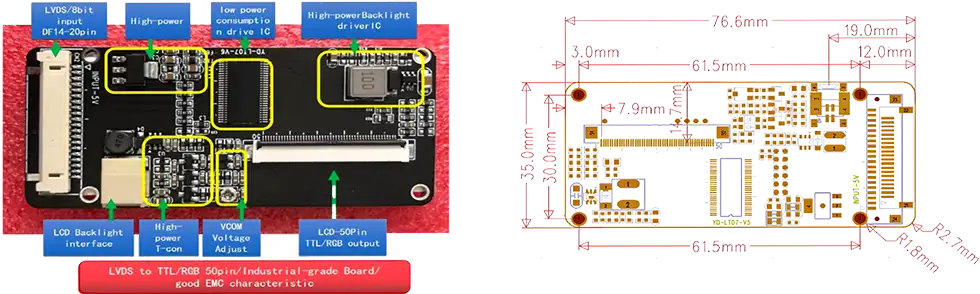

ข้อมูลจำเพาะทั่วไป

TTL FFC 50 PIN อินเทอร์เฟซ T-CON

ชม DF14-20/DF19-20 LVDS อินเทอร์เฟซ

ขนาด

การใช้งาน

บอร์ดนี้ได้รับการออกแบบมาสำหรับการใช้งานในอุตสาหกรรม และเหมาะอย่างยิ่งสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง เช่น HMI ทางอุตสาหกรรม อุปกรณ์อุตสาหกรรม เครื่องลอตเตอรี และอุปกรณ์ทางการแพทย์

ปัจจุบันผลิตภัณฑ์นี้รองรับสัญญาณอินเทอร์เฟซเฉพาะ หากคุณต้องการสัญญาณอินเทอร์เฟซที่แตกต่างกัน โปรดระบุข้อกำหนดอินเทอร์เฟซ LCD แล้วเราจะออกแบบบอร์ดใหม่ให้ตรงตามความต้องการของคุณ

เมื่อใดจึงควรใช้บอร์ดนี้กับการเชื่อมต่อแผง LVDS โดยตรง

คุณต้องการกระดาน Conversion นี้เมื่อใด

แผง LCD อุตสาหกรรมส่วนใหญ่ในปัจจุบันใช้อินเทอร์เฟซ LVDS หรือ eDP อย่างไรก็ตาม การออกแบบอุปกรณ์รุ่นเก่าจำนวนมากและโมดูลการแสดงผลพิเศษบางอย่างยังคงต้องใช้สัญญาณ TTL/RGB (RGB แบบขนาน) นี่คือเมื่อคุณต้องการบอร์ดนี้:

ใช้บอร์ดนี้หาก:

- ระบบของคุณส่งสัญญาณ LVDS แต่แผง LCD ของคุณต้องใช้อินพุต TTL/RGB

- คุณมีแผงจอแสดงผลแบบเดิมที่มีอินเทอร์เฟซ TTL 50 พิน

- คุณกำลังอัพเกรดระบบแต่ยังคงใช้แผง TTL ที่มีอยู่

- คุณต้องทดสอบหรือตรวจสอบแผง TTL โดยใช้แหล่งสัญญาณ LVDS

การเชื่อมต่อ LVDS โดยตรงเพียงพอหาก:

- ทั้งแหล่งที่มาและแผงควบคุมของคุณใช้ LVDS (ไม่จำเป็นต้องแปลง)

- แผงของคุณมีอินพุต eDP หรือ HDMI

- คุณกำลังออกแบบระบบใหม่ด้วยแผงอินเทอร์เฟซที่ทันสมัย

บอร์ดนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับสถานการณ์การแปลง --- ช่วยให้วิศวกรสามารถนำแผง TTL ที่มีอยู่กลับมาใช้ใหม่กับคอมพิวเตอร์อุตสาหกรรมหรือตัวควบคุมแบบฝังที่ติดตั้ง LVDS รุ่นใหม่กว่า

ข้อดีทางวิศวกรรม

เราแก้ปัญหาท้าทายในโลกแห่งความเป็นจริงที่ลูกค้า OEM เผชิญระหว่างการรวม LCD ด้วยการรองรับการแปลงระหว่างแหล่งเอาต์พุต LVDS ต่างๆ และแผง TTL LCD 50 พินเฉพาะ เราไม่จำเป็นต้องออกแบบระบบใหม่ บอร์ดนี้มีสถาปัตยกรรมพลังงานอิสระที่ลดความผันผวนของแรงดันไฟฟ้าให้เหลือน้อยที่สุดเพื่อเพิ่มความเสถียรของผลิตภัณฑ์โดยรวม ในขณะที่การกำหนดเส้นทาง PCB ระดับอุตสาหกรรมช่วยปรับปรุงประสิทธิภาพของ EMC อย่างมีนัยสำคัญและลดการรบกวนของระบบ นอกจากนี้เรายังนำเสนอการปรับแต่งที่ครอบคลุม เพียงระบุข้อกำหนดของคุณสำหรับคำจำกัดความของอินเทอร์เฟซ ประเภทตัวเชื่อมต่อ และตำแหน่งรูยึด แล้วเราจะนำเสนอการออกแบบที่สมบูรณ์ซึ่งตรงกับอุปกรณ์ของคุณอย่างสมบูรณ์แบบ

ทำไมถึงเลือกเรา

การเลือกเรามีความหมายมากกว่าการซื้อบอร์ดแปลงสัญญาณ LVDS เป็น TTL---คุณกำลังร่วมมือกับพันธมิตรด้านวิศวกรรมที่มีประสบการณ์ในการบูรณาการจอแสดงผลทางอุตสาหกรรม

เรานำเสนอโซลูชันครบวงจรแบบครบวงจรซึ่งรวมถึงการพัฒนาแบบกำหนดเองของ OEM และ ODM การประเมินความเข้ากันได้ของ LCD การปรับแต่งสายเคเบิล การเพิ่มประสิทธิภาพเฟิร์มแวร์ การสร้างต้นแบบชุดเล็ก ความสามารถในการผลิตจำนวนมาก การตรวจสอบคุณภาพอย่างเข้มงวด และความพร้อมของผลิตภัณฑ์ในระยะยาว แนวทางแบบครบวงจรของเราช่วยขจัดความเสี่ยงด้านคุณภาพที่ไม่จำเป็นซึ่งมักเกี่ยวข้องกับการจัดหาจากซัพพลายเออร์หลายราย

คำถามที่พบบ่อย

คำถามที่ 1: แผง LCD ใดบ้างที่เข้ากันได้กับบอร์ดการแปลงสัญญาณ LVDS เป็น TTL

ตอบ: บอร์ดนี้รองรับแผง TTL/RGB LCD 50 พินที่มีคำจำกัดความ pinout เดียวกัน

Q2: ตัวเชื่อมต่อสามารถปรับแต่งได้หรือไม่?

ก. ใช่. สามารถปรับแต่งประเภทตัวเชื่อมต่อ การกำหนดพิน ความยาวสายเคเบิล และคำจำกัดความของอินเทอร์เฟซได้อย่างเต็มที่

Q3: บอร์ดรองรับความละเอียดที่แตกต่างกันหรือไม่?

ก. ใช่. เรามีการกำหนดค่าเฟิร์มแวร์และฮาร์ดแวร์ที่สอดคล้องกันซึ่งปรับให้เหมาะกับความละเอียดของ LCD และข้อกำหนดด้านเวลาที่แตกต่างกัน

คำถามที่ 4: ผลิตภัณฑ์นี้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมหรือไม่

ตอบ: อย่างแน่นอน ออกแบบด้วยส่วนประกอบระดับอุตสาหกรรมและได้รับการปรับให้เหมาะสมสำหรับประสิทธิภาพของ EMC (ความเข้ากันได้ทางแม่เหล็กไฟฟ้า) บอร์ดนี้สร้างขึ้นเพื่อการทำงานที่ต่อเนื่องและมีเสถียรภาพ

คำถามที่ 5: คุณสามารถจัดหาสายเคเบิล LVDS ที่ตรงกันได้หรือไม่

ก. ใช่. เรามีชุดสายเคเบิลที่สมบูรณ์ รวมถึงสาย LVDS สายแบ็คไลท์ สายไฟ และสายรัดแบบกำหนดเอง

Q6: คุณให้การสนับสนุนด้านเทคนิคหรือไม่?

ก. ใช่. ทีมวิศวกรของเราพร้อมให้ความช่วยเหลือคุณในการประเมินความเข้ากันได้ของ LCD การดีบักอินเทอร์เฟซ และการรวมระบบ

Q7: ระยะเวลารอคอยสินค้าโดยทั่วไปคือเท่าไร?

ตอบ: โดยทั่วไปแล้ว โมเดลมาตรฐานจะมีระยะเวลารอคอยสินค้า 2 ถึง 3 สัปดาห์ สำหรับโครงการที่ปรับแต่งเอง เวลาในการจัดส่งขึ้นอยู่กับความซับซ้อนของการออกแบบ

คำถามที่ 8: มีการประเมินตัวอย่างหรือไม่

ก. ใช่. เราขอแนะนำอย่างยิ่งให้สั่งตัวอย่างเพื่อการตรวจสอบทางวิศวกรรมก่อนการผลิตเป็นจำนวนมาก

คำถามที่ 9: คุณเสนอการรับประกันอุปทานระยะยาวหรือไม่?

ก. ใช่. สำหรับโครงการอุตสาหกรรม เราสนับสนุนวงจรชีวิตผลิตภัณฑ์ที่ยาวนานและจัดเตรียมการวางแผนการจัดหาระยะยาวทุกครั้งที่เป็นไปได้

Q10: บอร์ดนี้สามารถรองรับทั้งอินพุต LVDS ช่องทางเดียวและสองช่องทางได้หรือไม่?

ตอบ: เวอร์ชันมาตรฐานรองรับอินพุต LVDS ช่องสัญญาณเดียว (8 บิต) สำหรับข้อกำหนดอินพุต LVDS แบบช่องสัญญาณคู่ เราสามารถปรับแต่งการออกแบบบอร์ดตามเวลาแผง LCD และข้อกำหนดตัวเชื่อมต่อเฉพาะของคุณได้ โปรดระบุหมายเลขรุ่นแผงควบคุมหรือคำจำกัดความของอินเทอร์เฟซสำหรับการประเมิน
