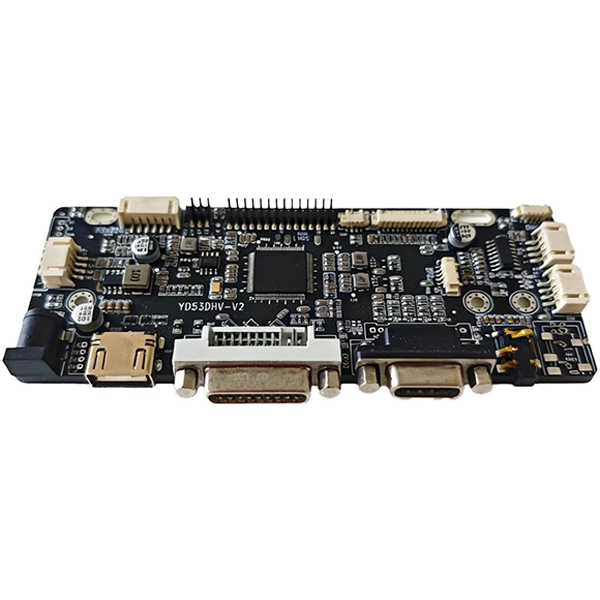

HDMI และ VGA และ DVI เป็น LVDS Industrial LCD Controller Board

โครงการแสดงผลทางอุตสาหกรรมจำนวนมากจำเป็นต้องแปลงเอาต์พุตวิดีโอ PC มาตรฐาน --- HDMI, VGA หรือ DVI --- เป็นสัญญาณ LVDS ที่ขับเคลื่อนแผง TFT LCD อุตสาหกรรม แม้ว่าบอร์ดหลายอินเทอร์เฟซจะรองรับ DP, Type-C และ eDP แต่อุปกรณ์โรงงานส่วนใหญ่ (PLC, พีซีอุตสาหกรรม และตัวควบคุมรุ่นเก่า) ยังคงใช้ HDMI, VGA หรือ DVI เป็นเอาต์พุตหลัก

สกาย-TDMHDMI และ VGA และ DVI เป็น LVDS Industrial LCD Controller Boardตอบสนองความต้องการเฉพาะนี้ โดยยอมรับแหล่งวิดีโอทั่วไปสามแหล่งที่พบในคอมพิวเตอร์อุตสาหกรรม และขับเคลื่อนแผง LVDS โดยไม่ต้องใช้อะแดปเตอร์ DP-to-HDMI หรือสายแปลง Type-C --- ประหยัดค่าใช้จ่ายและลดจุดล้มเหลวที่อาจเกิดขึ้นในห่วงโซ่สัญญาณ

เราได้จัดหาบอร์ดนี้ให้กับผู้ผลิตอุปกรณ์สำหรับการอัพเกรดแผง HMI การเปลี่ยนจอแสดงผลเครื่องจักร CNC และการบูรณาการจอแสดงผลรถเข็นทางการแพทย์ โดยที่เอาต์พุตวิดีโอมาตรฐานจำเป็นต้องเชื่อมต่อกับแผงอุตสาหกรรม LVDS สำหรับลูกค้าที่ใช้แหล่งสัญญาณ HDMI, VGA หรือ DVI และแผง LVDS อยู่แล้ว บอร์ดนี้มอบโซลูชันที่ตรงไปตรงมาโดยไม่ต้องจ่ายเงินสำหรับคุณสมบัติ DP, Type-C หรือ eDP ที่ไม่ได้ใช้

คุณสมบัติที่สำคัญ

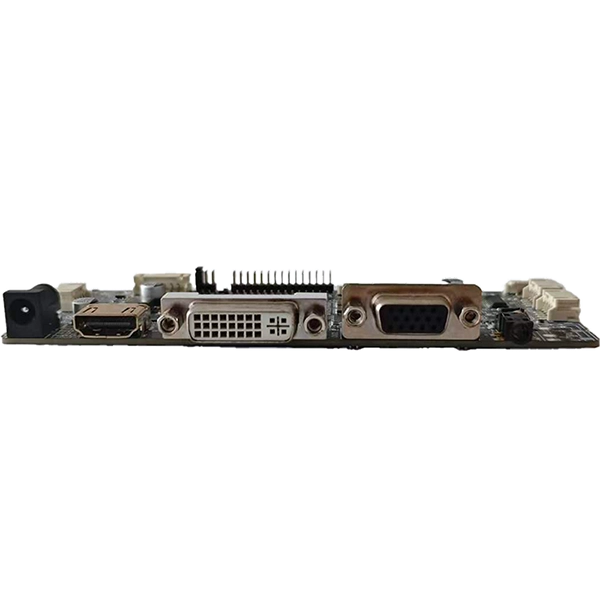

1. อินพุตมาตรฐานสามช่องสำหรับพีซีอุตสาหกรรม

- HDMI รองรับพีซีอุตสาหกรรมสมัยใหม่และระบบฝังตัว

- VGA เชื่อมต่อกับคอนโทรลเลอร์รุ่นเก่าและฮาร์ดแวร์รุ่นเก่า

- DVI ให้เส้นทางสัญญาณดิจิตอลสำหรับเวิร์คสเตชั่นอุตสาหกรรม

- การไม่รองรับ DP หรือ Type-C หมายถึงต้นทุนที่ลดลงสำหรับแอปพลิเคชันมาตรฐาน

2. เพิ่มประสิทธิภาพการขับขี่แผง LVDS

- รองรับเอาต์พุต LVDS แชนเนลเดี่ยว/คู่สูงสุด1920×1080 @ 60Hz

- เข้ากันได้กับแผง LVDS 6 บิต 8 บิตและ 10 บิต

- สามารถเลือกแรงดันไฟฟ้าแผงได้ (3.3V/5V/12V) สำหรับ LCD รุ่นต่างๆ

- พารามิเตอร์กำหนดเวลาที่ปรับได้สำหรับข้อกำหนดเฉพาะของแผงควบคุม

3. ความสมบูรณ์ของสัญญาณระดับอุตสาหกรรม

- การออกแบบ EMI ต่ำช่วยลดการรบกวนกับอุปกรณ์ใกล้เคียง

- อินพุต DC แบบกว้าง (8-25V) สำหรับระบบไฟฟ้าอุตสาหกรรม 12V หรือ 24V

- ไดรเวอร์แบ็คไลท์ในตัวพร้อมการควบคุมความสว่างแบบ PWM

- เอาต์พุตภาพที่เสถียรภายใต้ความผันผวนของพลังงานจากโรงงาน

4. การบูรณาการที่ง่ายขึ้นสำหรับ OEM

- ขั้วต่อเอาต์พุต JST 2x15 LVDS มาตรฐานตรงกับสายเคเบิลแผงทั่วไป

- ขนาด PCB ขนาดกะทัดรัดเหมาะกับตู้แสดงผลทางอุตสาหกรรมส่วนใหญ่

- โซลูชันบอร์ดเดี่ยวช่วยลดกล่องตัวแปลงภายนอก

- การจัดหาวงจรชีวิตระยะยาวสำหรับการผลิตอุปกรณ์หลายปี

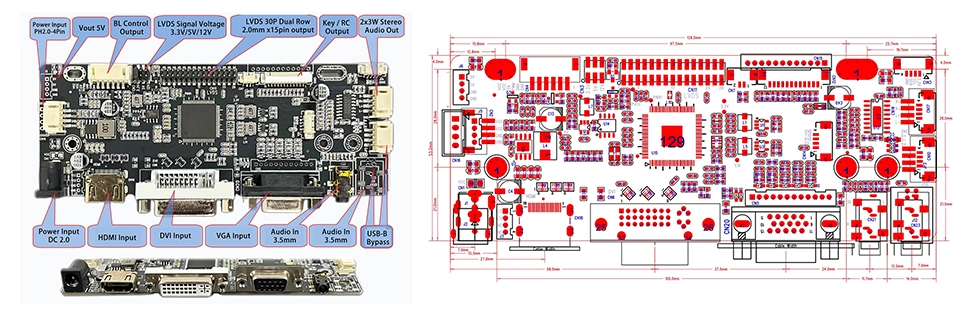

อินเทอร์เฟซและขนาด

JST 2x15 พินอินเทอร์เฟซเอาต์พุต LVDS

อินเทอร์เฟซแบ็คไลท์ 6 พิน 2.0 มม

การใช้งานทั่วไป

บอร์ดคอนโทรลเลอร์ LCD อุตสาหกรรม HDMI และ VGA และ DVI เป็น LVDS ของเราได้รับการออกแบบมาสำหรับการใช้งานในอุตสาหกรรมเป็นหลัก โดยให้ความเสถียรเป็นพิเศษ มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ รวมถึงแผง HMI ระบบอัตโนมัติทางอุตสาหกรรม หน้าจอควบคุมเครื่องจักร CNC อุปกรณ์วินิจฉัยทางการแพทย์และการตรวจสอบผู้ป่วย พีซีแผงอุตสาหกรรมและตัวควบคุมแบบฝัง จอมอนิเตอร์แบบสัมผัสแบบเปิดเฟรม ตู้บริการตนเองและเทอร์มินัลแบบโต้ตอบ ระบบ POS สำหรับร้านค้าปลีก จอแสดงผลการขนส่งออนบอร์ด และอุปกรณ์การผลิตในโรงงานอัจฉริยะ

เมื่อใดควรเลือกบอร์ดนี้กับบอร์ดหลายอินเทอร์เฟซ

บอร์ดควบคุมใดที่เหมาะกับโครงการของคุณ?

SKY-TDM มีบอร์ดคอนโทรลเลอร์ LCD อุตสาหกรรมสองชุด นี่คือวิธีการเลือก:

เลือกบอร์ดนี้ (HDMI/VGA/DVI ถึง LVDS) หาก:

- แหล่งวิดีโอของคุณคือ HDMI, VGA หรือ DVI เท่านั้น (ไม่ต้องใช้ DP/Type-C)

- แผง LCD ของคุณใช้อินเทอร์เฟซ LVDS (ไม่มีแผง eDP)

- คุณต้องการโซลูชันที่ปรับต้นทุนให้เหมาะสมสำหรับการใช้งานอุตสาหกรรมมาตรฐาน

- คุณต้องการหลีกเลี่ยงการจ่ายเงินสำหรับคุณสมบัติ DP Alt Mode, Type-C หรือ eDP

- คุณกำลังอัพเกรดอุปกรณ์ที่มีอยู่ซึ่งมีเอาต์พุต HDMI/VGA/DVI อยู่แล้ว

เลือกบอร์ดมัลติอินเทอร์เฟซ (HDMI/DP/VGA/Type-C ถึง LVDS/eDP) หาก:

- ระบบของคุณมีแหล่งวิดีโอ DisplayPort หรือ USB Type-C

- คุณต้องได้รับการสนับสนุนแผง eDP

- คุณกำลังพัฒนาแพลตฟอร์มใหม่ที่มีข้อกำหนดอินพุตวิดีโอหลายรายการ

- แอปพลิเคชันของคุณต้องการการรองรับความละเอียด 4K

- คุณต้องการความยืดหยุ่นของอินเทอร์เฟซสูงสุดสำหรับการพิสูจน์อักษรในอนาคต

สำหรับระบบอัตโนมัติทางอุตสาหกรรม การแพทย์ และคีออสก์ส่วนใหญ่ที่มีเอาต์พุต PC มาตรฐานและแผง LVDS บอร์ดนี้มอบความสมดุลที่เหมาะสมระหว่างฟังก์ชันการทำงานและต้นทุน

เหตุใดจึงเลือก SKY-TDM

✔ ความน่าเชื่อถือระดับอุตสาหกรรม

สร้างด้วยส่วนประกอบอิเล็กทรอนิกส์ระดับพรีเมียมเพื่อให้มั่นใจถึงการทำงานที่มั่นคงและยาวนานในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง

✔ ระบบนิเวศการแสดงผลแบบครบวงจร

เราจัดหาแผง LCD, หน้าจอสัมผัส, บอร์ดควบคุม, การต่อด้วยแสง และสายเคเบิลจอแสดงผลแบบกำหนดเอง ซึ่งช่วยให้สามารถจัดซื้อจากแหล่งเดียวสำหรับชุดจอแสดงผลทั้งหมดของคุณ

✔ การปรับแต่ง OEM และ ODM ที่ครอบคลุม

ทีมงานของเราสนับสนุนความต้องการในการปรับแต่งของคุณอย่างเต็มที่ เราสามารถปรับแต่งรูปลักษณ์ทางกายภาพของผลิตภัณฑ์ อินเทอร์เฟซ สายสัญญาณ และอินพุต/เอาท์พุตพลังงานได้ตามความต้องการเฉพาะของคุณ

✔ อุปทานที่มั่นคงในระยะยาว

การจัดการรายการวัสดุ (BOM) ที่เข้มงวดช่วยป้องกันการล้าสมัยของส่วนประกอบอย่างกะทันหัน ซึ่งเป็นสิ่งสำคัญสำหรับอุปกรณ์อุตสาหกรรมที่ต้องการการสนับสนุนการผลิตเป็นเวลาหลายปี

✔ การสนับสนุนด้านวิศวกรรมโดยเฉพาะ

ทีมงานของเราจะติดตามคุณตั้งแต่ขั้นตอนการตรวจสอบความถูกต้องของต้นแบบไปจนถึงการผลิตจำนวนมาก ติดตามปัญหาการทดสอบอย่างต่อเนื่อง และจัดหาวิธีแก้ปัญหาทางเทคนิค

การประกันคุณภาพ

บอร์ดคอนโทรลเลอร์ LCD อุตสาหกรรม HDMI และ VGA และ DVI เป็น LVDS ทั้งหมดของเราผ่านกระบวนการตรวจสอบที่ได้มาตรฐานและชุดขั้นตอนการทดสอบที่เข้มงวดที่ครอบคลุม เราทำการตรวจสอบการทำงานเต็มรูปแบบ 100% ความสมบูรณ์ของสัญญาณและการทดสอบความเสถียรของเอาต์พุต การทดสอบการเบิร์นอินอย่างต่อเนื่อง (ตามคำขอ) การทดสอบการหมุนเวียนความเสถียรของแหล่งจ่ายไฟ และการตรวจสอบการสื่อสารอินเทอร์เฟซโดยสมบูรณ์ ขั้นตอนเหล่านี้ทำให้มั่นใจได้ถึงการใช้งานและความสมบูรณ์ของผลิตภัณฑ์ทุกชิ้นก่อนจัดส่ง การคัดกรองคุณภาพที่เข้มงวดของเราช่วยลดความเสี่ยงของความล้มเหลวในภาคสนามสำหรับ OEM อุปกรณ์อุตสาหกรรมในการใช้งานของผู้ใช้ปลายทาง

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างที่สำคัญระหว่างบอร์ดนี้กับบอร์ดหลายอินเทอร์เฟซของ SKY-TDM?

ตอบ: บอร์ดนี้เน้นที่อินพุต HDMI, VGA และ DVI พร้อมเอาต์พุต LVDS --- อินเทอร์เฟซสามแบบที่พบบ่อยที่สุดที่พบในพีซีอุตสาหกรรมและคอนโทรลเลอร์รุ่นเก่า โดยนำเสนอโซลูชันที่ปรับต้นทุนให้เหมาะสมสำหรับการใช้งานมาตรฐานที่ไม่ต้องใช้ DP, Type-C และ eDP

Q2: บอร์ดนี้สามารถรองรับความละเอียดสูงกว่า 1920×1080 ได้หรือไม่?

ตอบ: บอร์ดนี้ได้รับการปรับให้เหมาะสมสำหรับแผง LVDS ระดับอุตสาหกรรมจนถึงระดับนี้1920×1080 @ 60Hz. สำหรับแอปพลิเคชันความละเอียด 4K หรือสูงกว่าที่มีแผง eDP เราขอแนะนำบอร์ดแบบหลายอินเทอร์เฟซที่รองรับเอาต์พุต eDP

Q3: ฉันสามารถใช้บอร์ดนี้กับแหล่งจ่ายไฟทั้ง 12V และ 24V ได้หรือไม่?

ก. ใช่. บอร์ดรองรับช่วงอินพุต DC ที่กว้างของ8V ถึง 25Vทำให้สามารถใช้งานร่วมกับระบบไฟฟ้าอุตสาหกรรมทั้ง 12V และ 24V ที่พบได้ทั่วไปในระบบอัตโนมัติในโรงงานและอุปกรณ์ทางการแพทย์

คำถามที่ 4: ฉันจะรู้ได้อย่างไรว่าแผง LCD ของฉันใช้งานร่วมกันได้?

ตอบ: โปรดระบุหมายเลขรุ่นแผง LCD ของคุณ ทีมวิศวกรของเราจะตรวจสอบการจับคู่พิน LVDS แรงดันไฟฟ้าของแผง พารามิเตอร์เวลา และความเข้ากันได้ของความละเอียด นอกจากนี้เรายังสามารถจัดหาสายเคเบิล LVDS ที่ตรงกันได้อีกด้วย

Q5: บอร์ดนี้สามารถใช้งานร่วมกับหน้าจอสัมผัสแบบ resistive และ capacitive ได้หรือไม่?

ก. ใช่. เรารองรับการรวมอินเทอร์เฟซแบบสัมผัสสำหรับทั้ง PCAP และหน้าจอสัมผัสแบบต้านทานผ่าน USB, I²C หรือ UART บอร์ดสามารถจับคู่กับคอนโทรลเลอร์แบบสัมผัสของคุณซึ่งเป็นส่วนหนึ่งของโซลูชันการแสดงผลที่สมบูรณ์

คำถามที่ 6: วงจรชีวิตโดยทั่วไปสำหรับบอร์ดคอนโทรลเลอร์ LCD อุตสาหกรรม HDMI และ VGA และ DVI เป็น LVDS คืออะไร

ตอบ: บอร์ดนี้ได้รับการออกแบบโดยมีการจัดหาส่วนประกอบระยะยาวสำหรับอุปกรณ์อุตสาหกรรมที่ต้องใช้เวลาสนับสนุนการผลิต 8-15 ปี เรารักษาการควบคุม BOM ที่เข้มงวดเพื่อป้องกันการล้าสมัยของส่วนประกอบอย่างกะทันหัน

คำถามที่ 7: คุณมีเฟิร์มแวร์สำหรับการจับคู่แผงควบคุมหรือไม่?

ก. ใช่. เราปรับแต่งเฟิร์มแวร์ให้เหมาะกับช่วงเวลา ความละเอียด และพารามิเตอร์การทำงานของจอ LCD ของคุณ ช่วยให้มั่นใจได้ถึงการผสานรวม Plug-and-Play กับแผงจอแสดงผลของคุณ

ติดต่อเรา

คุณกำลังค้นหาบอร์ดคอนโทรลเลอร์ LCD อุตสาหกรรมที่เชื่อถือได้สำหรับโครงการแสดงผลแบบฝังของคุณหรือไม่?

ไม่ว่าคุณจะต้องการบอร์ดไดรเวอร์ HDMI/VGA/DVI มาตรฐาน LVDS หรือชุดจอแสดงผลที่ปรับแต่งเองทั้งหมด ทีมวิศวกรของ SKY-TDM จะสนับสนุนโครงการของคุณตั้งแต่แนวคิดเริ่มแรกไปจนถึงการผลิตจำนวนมาก

โปรดระบุรายละเอียดต่อไปนี้ในการสอบถามของคุณ:

• หมายเลขรุ่นแผง LCD ที่แน่นอน

• ขนาดจอแสดงผลและความละเอียดดั้งเดิม

• อินเทอร์เฟซอินพุตวิดีโอที่จำเป็น

• ข้อกำหนดแรงดันไฟฟ้าในการทำงาน

• ประเภทหน้าจอสัมผัส (ถ้ามี)

• กำหนดเป้าหมายแอปพลิเคชันและสภาพแวดล้อมการทำงาน

• ปริมาณการสั่งซื้อประจำปีโดยประมาณ

• ข้อกำหนดการปรับแต่งโดยละเอียด

วิศวกรของเราจะประเมินข้อมูลจำเพาะของคุณ ให้คำแนะนำด้านฮาร์ดแวร์ที่ตรงกัน ภาพวาดทางเทคนิค และใบเสนอราคาที่แข่งขันได้ภายใน 24 ชั่วโมง
