บอร์ดแปลง LVDS เป็น EDP สำหรับจอ LCD อุตสาหกรรม

อุปกรณ์อุตสาหกรรมจำนวนมากยังคงใช้คอนโทรลเลอร์กราฟิก LVDS ที่เชื่อถือได้ ในขณะที่แผง LCD รุ่นใหม่ใช้อินเทอร์เฟซ Embedded DisplayPort (eDP) มากขึ้น การเปลี่ยนแพลตฟอร์มควบคุมทั้งหมดมักมีราคาแพงและใช้เวลานาน ที่บอร์ดแปลง LVDS เป็น EDP สำหรับจอ LCD อุตสาหกรรมจาก SKY-TDM มอบโซลูชันการย้ายข้อมูลที่มีประสิทธิภาพโดยการแปลงสัญญาณวิดีโอ LVDS มาตรฐานเป็นเอาต์พุต eDP ช่วยให้ผู้ผลิต OEM สามารถรวมแผง LCD ที่ทันสมัยได้โดยไม่ต้องออกแบบสถาปัตยกรรมฮาร์ดแวร์ที่มีอยู่ใหม่

ออกแบบมาโดยเฉพาะสำหรับการใช้งานในอุตสาหกรรม บอร์ดคอนเวอร์เตอร์ขนาดกะทัดรัดนี้ให้การส่งสัญญาณที่เสถียร ความเข้ากันได้ดีเยี่ยม และความน่าเชื่อถือในระยะยาวสำหรับอุปกรณ์อัตโนมัติ อุปกรณ์ทางการแพทย์ ระบบการขนส่ง คอมพิวเตอร์แบบฝัง และเทอร์มินัลอัจฉริยะ

ปรับปรุงฮาร์ดแวร์ที่มีอยู่ให้ทันสมัยโดยไม่ต้องเปลี่ยนคอนโทรลเลอร์ของคุณ

ผลิตภัณฑ์อุตสาหกรรมจำนวนมากยังคงให้บริการเป็นเวลา 10-15 ปี ในขณะที่เทคโนโลยี LCD มีการพัฒนาเร็วกว่ามาก เนื่องจากแผง LVDS มีน้อยลงและจอแสดงผล eDP กลายเป็นมาตรฐานอุตสาหกรรม ผู้ผลิตจึงเผชิญกับความท้าทายในการจัดหาที่เพิ่มมากขึ้น

แทนที่จะออกแบบแพลตฟอร์มแบบฝังตัวใหม่ทั้งหมด บอร์ดคอนเวอร์เตอร์ของ SKY-TDM จะทำหน้าที่เป็นสะพานเชื่อมต่ออัจฉริยะระหว่างคอนโทรลเลอร์ LVDS ที่คุณมีอยู่กับโมดูล eDP LCD ล่าสุด

วิธีการนี้ช่วยลดต้นทุนด้านวิศวกรรมลงอย่างมาก ลดรอบการพัฒนาให้สั้นลง และปกป้องการลงทุนด้านฮาร์ดแวร์ที่มีอยู่ของคุณ

ไม่ว่าจะเป็นการอัพเกรดอุปกรณ์อุตสาหกรรมหรือการออกแบบผลิตภัณฑ์ใหม่โดยใช้แพลตฟอร์มโปรเซสเซอร์ที่มีอยู่ บอร์ดคอนเวอร์เตอร์นี้มอบโซลูชันการแสดงผลที่เชื่อถือได้และปรับขนาดได้

สร้างขึ้นเพื่อความน่าเชื่อถือทางอุตสาหกรรม

สภาพแวดล้อมทางอุตสาหกรรมต้องการบอร์ดคอนเวอร์เตอร์มากกว่าการแปลงสัญญาณธรรมดา เพื่อให้มั่นใจถึงการทำงานในระยะยาวที่เชื่อถือได้ บอร์ดคอนเวอร์เตอร์ทุกตัวถูกสร้างขึ้นด้วยชิ้นส่วนอิเล็กทรอนิกส์ระดับอุตสาหกรรม และมีโครงร่าง PCB (แผงวงจรพิมพ์) ที่ได้รับการปรับปรุงประสิทธิภาพ

จุดเด่นด้านวิศวกรรม:

- การรับสัญญาณส่วนต่าง LVDS ที่เสถียร

- การส่งสัญญาณเอาต์พุต eDP ความเร็วสูง

- การจับคู่อิมพีแดนซ์ที่ปรับให้เหมาะสม

- การออกแบบ EMI ต่ำ (การรบกวนทางแม่เหล็กไฟฟ้า)

- การจัดลำดับกำลังที่เชื่อถือได้

- ส่วนประกอบตามอุณหภูมิระดับอุตสาหกรรม

- การออกแบบ PCB ขนาดกะทัดรัด (ขนาดเพียง 50 × 50 มม.)

- การใช้พลังงานต่ำ

- มีความมั่นคงในระยะยาวดีเยี่ยม

คุณสมบัติเหล่านี้ช่วยรักษาคุณภาพของภาพที่เหนือกว่าระหว่างการทำงานต่อเนื่อง ในขณะเดียวกันก็ลดปัญหาต่างๆ เช่น การกะพริบของหน้าจอ การสูญเสียสัญญาณ หรือความผิดปกติในการซิงโครไนซ์

ความเข้ากันได้ของจอ LCD ที่ยืดหยุ่น

ผู้ผลิต LCD หลายรายมักจะมีพารามิเตอร์เวลา พินเอาท์ของตัวเชื่อมต่อ และข้อกำหนดในการเริ่มต้นที่แตกต่างกัน แทนที่จะนำเสนอเฉพาะโซลูชันมาตรฐานคงที่ เราทำงานอย่างใกล้ชิดกับลูกค้าเพื่อให้การสนับสนุนด้านวิศวกรรมระดับมืออาชีพสำหรับความเข้ากันได้ของ LCD แบบปรับแต่งเอง

บริการปรับแต่งที่รองรับ ได้แก่ การกำหนดค่าความละเอียด, การเพิ่มประสิทธิภาพเวลา LCD, การปรับพารามิเตอร์แผง eDP, การตั้งโปรแกรม EDID (Extensed Display Identification Data), การปรับแต่งเฟิร์มแวร์, การเพิ่มประสิทธิภาพการควบคุมแบ็คไลท์, การปรับตัวเชื่อมต่อ, การปรับแต่งสายเคเบิล และความช่วยเหลือในการรวมกลไก

ความยืดหยุ่นในระดับสูงนี้ช่วยให้ลูกค้า OEM สามารถผสานรวมจอแสดงผลจากผู้ผลิตแผงต่างๆ ได้อย่างง่ายดายโดยมีค่าใช้จ่ายในการออกแบบฮาร์ดแวร์ใหม่น้อยที่สุด

สถานการณ์การใช้งานทั่วไป

บอร์ดแปลง LVDS เป็น EDP สำหรับจอแสดงผล LCD อุตสาหกรรมได้รับการบูรณาการอย่างกว้างขวางในด้านต่างๆ รวมถึง: HMI ระบบอัตโนมัติทางอุตสาหกรรม, อินเทอร์เฟซเครื่องจักร CNC, พีซีอุตสาหกรรมแบบฝัง, อุปกรณ์วินิจฉัยทางการแพทย์, เครื่องมือในห้องปฏิบัติการ, ระบบควบคุมรถไฟ, ตัวควบคุมป้ายดิจิทัล, ตู้บริการตนเอง, อุปกรณ์การผลิตอัจฉริยะ, ระบบการขนส่งอัจฉริยะ, ระบบการมองเห็นทางอุตสาหกรรม และอุปกรณ์ทดสอบแบบพกพา

ขนาดกะทัดรัดทำให้เหมาะเป็นพิเศษสำหรับการใช้งานที่มีพื้นที่ติดตั้งจำกัด

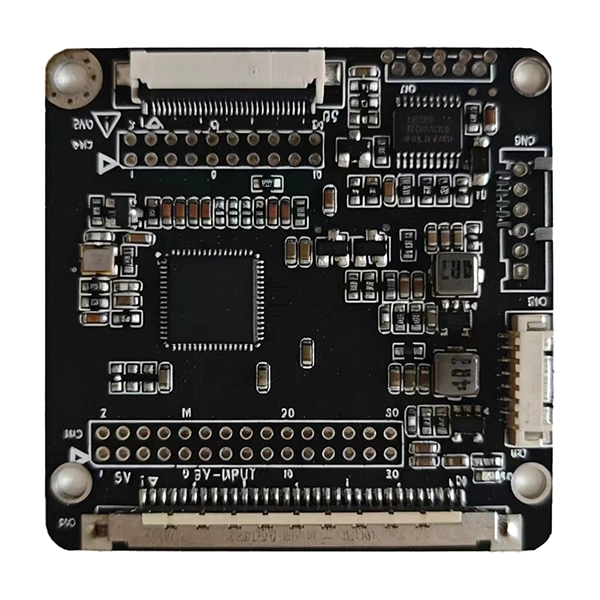

ข้อมูลจำเพาะทางเทคนิค

FI-XB30S อินเทอร์เฟซอินพุต LVDS

JST 2x15 พิน LVDS อินพุตอินเทอร์เฟซ

FFC-30Pin-0.5mm Pitch eDP อินเทอร์เฟซเอาต์พุต

JST 2x10 พิน eDP เอาต์พุตอินเทอร์เฟซ

CVILUX 6-Pin 2.0 มม. อินเทอร์เฟซแบ็คไลท์

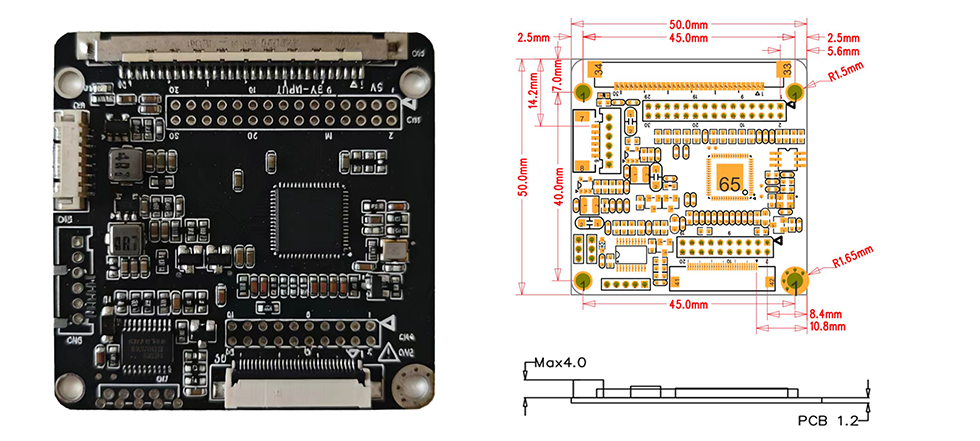

ขนาด

เหตุใดจึงต้องอัพเกรดจาก LVDS เป็นแผง LCD eDP

อุตสาหกรรมจอภาพกำลังเปลี่ยนจากอินเทอร์เฟซ LVDS ไปเป็น eDP (Embedded DisplayPort) อย่างต่อเนื่อง นี่คือสาเหตุที่ผู้ผลิต OEM ทำการเปลี่ยนแปลง:

แบนด์วิธที่สูงขึ้น:eDP รองรับความละเอียดและอัตราการรีเฟรชที่สูงกว่าเมื่อเทียบกับ LVDS ทำให้สามารถแสดงผล 4K และอัตราเฟรมสูงที่ LVDS ไม่สามารถรองรับได้

สายเคเบิลน้อยลง:eDP ใช้สายสัญญาณน้อยกว่า LVDS ซึ่งลดความซับซ้อนในการกำหนดเส้นทางสายเคเบิลภายในและปรับปรุงประสิทธิภาพของ EMI

การใช้พลังงานที่ต่ำกว่า:eDP ทำงานที่แรงดันไฟฟ้าต่ำกว่าและมีคุณสมบัติประหยัดพลังงาน ทำให้เหมาะสำหรับอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่และประหยัดพลังงาน

คุณภาพของภาพที่ดีขึ้น:eDP รองรับความลึกของสีที่สูงขึ้นและคุณสมบัติการประมวลผลภาพขั้นสูง เช่น การรีเฟรชตัวเองของแผงควบคุมและอัตรารีเฟรชที่แปรผัน

ความพร้อมใช้งานของแผงในอนาคต:ผู้ผลิต LCD กำลังเลิกใช้แผง LVDS มากขึ้นเพื่อหันมาใช้ eDP การอัพเกรดตอนนี้รับประกันการจ่ายแผงในระยะยาวโดยไม่ต้องอาศัยรุ่น LVDS ที่เลิกผลิตแล้ว

การบูรณาการแบบง่าย:eDP ใช้ตัวเชื่อมต่อมาตรฐานและการเดินสายเคเบิลที่ง่ายกว่า ช่วยลดเวลาในการประกอบและข้อผิดพลาดในการเชื่อมต่อที่อาจเกิดขึ้น

สำหรับผู้ผลิตอุปกรณ์อุตสาหกรรม การเปลี่ยนไปใช้แผง eDP ผ่านทางบอร์ดคอนเวอร์เตอร์ของเราถือเป็นแนวทางที่เป็นประโยชน์สู่เทคโนโลยีการแสดงผลสมัยใหม่โดยไม่ต้องเปลี่ยนคอนโทรลเลอร์ที่มีอยู่

สถานการณ์การย้ายถิ่นทั่วไป

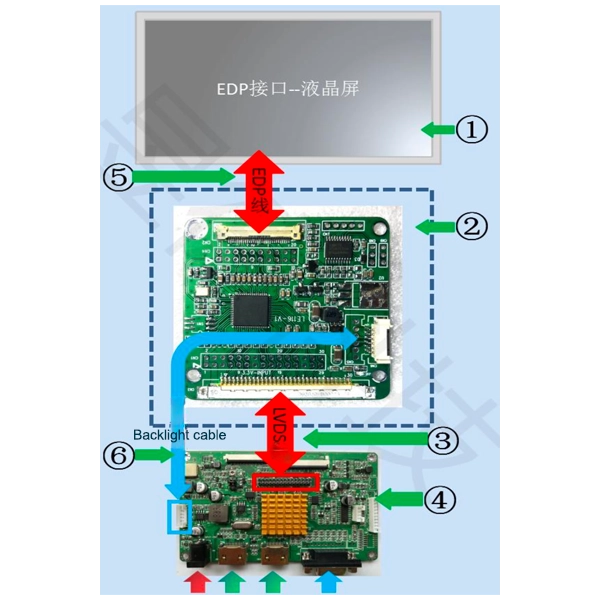

สถานการณ์ที่ 1: คอนโทรลเลอร์รุ่นเก่าพร้อมการอัพเกรดแผง eDP

คอนโทรลเลอร์ที่มีอยู่ของคุณทำงานได้อย่างสมบูรณ์ แต่จะส่งออกเฉพาะ LVDS เท่านั้น แผง LVDS ดั้งเดิมถูกยกเลิกแล้ว และมีเพียง eDP ทดแทนเท่านั้นที่พร้อมใช้งาน ติดตั้งบอร์ดคอนเวอร์เตอร์ของเราระหว่างคอนโทรลเลอร์ LVDS และแผง eDP ใหม่ --- ไม่ต้องเปลี่ยนเฟิร์มแวร์กับคอนโทรลเลอร์หลัก

สถานการณ์ที่ 2: การพัฒนาผลิตภัณฑ์ใหม่ด้วยแพลตฟอร์มโปรเซสเซอร์ที่มีอยู่

แพลตฟอร์มโปรเซสเซอร์ของคุณรองรับเอาต์พุต LVDS แต่แผง LCD ในอุดมคติสำหรับผลิตภัณฑ์ใหม่ของคุณใช้ eDP แทนที่จะออกแบบเมนบอร์ดใหม่ทั้งหมด ให้ใช้คอนเวอร์เตอร์บอร์ดของเราเพื่อลดช่องว่างอินเทอร์เฟซและเร่งเวลาในการนำสินค้าออกสู่ตลาด

สถานการณ์ที่ 3: การจัดซื้อจัดจ้างแผงหลายแหล่ง

เพื่อลดความเสี่ยงในห่วงโซ่อุปทาน คุณต้องคัดเลือกซัพพลายเออร์แผง LCD หลายราย --- บางรายเสนอ LVDS และ eDP อื่นๆ ด้วยคอนเวอร์เตอร์บอร์ดของเรา คุณสามารถสร้างมาตรฐานให้กับเอาต์พุตคอนโทรลเลอร์ (LVDS) ตัวเดียว ในขณะที่จัดหาแผงอินเทอร์เฟซใดก็ได้อย่างยืดหยุ่น

สถานการณ์ที่ 4: การอัพเกรดภาคสนามของอุปกรณ์ที่ปรับใช้

ฐานอุปกรณ์ที่ติดตั้งของคุณใช้แผง LVDS ซึ่งหาแหล่งที่มาได้ยาก บอร์ดคอนเวอร์เตอร์ของเราช่วยให้ทีมบริการสามารถเปลี่ยนแผง LVDS ที่ล้มเหลวด้วยแผง eDP ที่พร้อมใช้งานในระหว่างการบำรุงรักษาภาคสนาม ช่วยยืดอายุอุปกรณ์โดยไม่ต้องอัปเกรดคอนโทรลเลอร์ที่มีราคาแพง

ทำไมถึงเลือกเรา?

การเลือกซัพพลายเออร์ที่เหมาะสมมีความสำคัญพอๆ กับการเลือกฮาร์ดแวร์ที่เหมาะสม แตกต่างจากผู้จัดจำหน่ายที่จัดส่งบอร์ดมาตรฐานเพียงอย่างเดียว SKY-TDM มอบความร่วมมือด้านวิศวกรรมที่สมบูรณ์ตลอดโครงการของคุณ

ข้อได้เปรียบหลักของเรา

- ผู้ผลิตจอแสดงผลแบบสัมผัสระดับมืออาชีพ

- ประสบการณ์ที่กว้างขวางในการบูรณาการจอแสดงผลทางอุตสาหกรรม

- การพัฒนาเฟิร์มแวร์ที่กำหนดเอง

- บริการออกแบบสายเคเบิลแบบกำหนดเอง

- การทดสอบความเข้ากันได้ของจอแอลซีดี

- ISO9001การรับรองระบบการจัดการคุณภาพ

- ISO13485การรับรองระบบการจัดการคุณภาพอุปกรณ์การแพทย์

- ไอเอทีเอฟ 16949การรับรองระบบการจัดการคุณภาพยานยนต์

- การสร้างต้นแบบอย่างรวดเร็ว

- อุปทานระยะยาวมีเสถียรภาพ

- การสนับสนุนทางเทคนิคที่ครอบคลุมก่อนและหลังการผลิต

ทีมวิศวกรของเราทำงานอย่างใกล้ชิดกับลูกค้า OEM เพื่อลดความเสี่ยงในการพัฒนาและเร่งเวลานำผลิตภัณฑ์ออกสู่ตลาด

คำถามที่พบบ่อย

คำถามที่ 1: บอร์ดแปลง LVDS เป็น EDP สำหรับจอแสดงผล LCD อุตสาหกรรมสามารถรองรับแผง eDP LCD ใด ๆ ได้หรือไม่

ตอบ: eDP LCD อุตสาหกรรมส่วนใหญ่สามารถรองรับได้หลังจากการกำหนดค่าเฟิร์มแวร์ เราขอแนะนำให้ระบุหมายเลขรุ่น LCD ของคุณเพื่อประเมินความเข้ากันได้

คำถามที่ 2: มีการปรับแต่งเฟิร์มแวร์หรือไม่

ก. ใช่. พารามิเตอร์การจับเวลา ความละเอียด ข้อมูล EDID และลำดับการเริ่มต้น ทั้งหมดสามารถปรับแต่งได้

Q3: คุณสามารถจัดหาสายเคเบิลที่ตรงกันได้หรือไม่?

ตอบ: อย่างแน่นอน เราผลิตสายเคเบิล LVDS แบบกำหนดเอง, สายเคเบิล eDP, สายเคเบิล FFC/FPC และชุดสายไฟที่สมบูรณ์

คำถามที่ 4: คุณสามารถช่วยโยกย้ายจากจอแสดงผล LVDS ที่ล้าสมัยได้หรือไม่

ก. ใช่. นี่เป็นหนึ่งในแอปพลิเคชั่นทั่วไปสำหรับบอร์ดคอนเวอร์เตอร์นี้ เราสามารถแนะนำ LCD สำหรับเปลี่ยนทดแทนที่เข้ากันได้และกำหนดค่าคอนเวอร์เตอร์ให้สอดคล้องกัน

คำถามที่ 5: คอนเวอร์เตอร์นี้เหมาะสำหรับการใช้งานในอุตสาหกรรมต่อเนื่องหรือไม่?

ก. ใช่. บอร์ดได้รับการออกแบบโดยใช้ส่วนประกอบระดับอุตสาหกรรมที่มีจุดประสงค์เพื่อการทำงานต่อเนื่องในระยะยาว

คำถามที่ 6: คุณรองรับคำสั่งซื้อต้นแบบขนาดเล็กหรือไม่

ก. ใช่. ตัวอย่างทางวิศวกรรมมีอยู่ก่อนการผลิตจำนวนมาก

คำถามที่ 7: สินค้าจะมีวางจำหน่ายนานแค่ไหน?

ตอบ: โครงการอุตสาหกรรมมักต้องใช้วงจรชีวิตผลิตภัณฑ์ที่ยาวนาน เราสนับสนุนการจัดการอุปทานและวงจรชีวิตระยะยาวสำหรับลูกค้า OEM

คำถามที่ 8: บอร์ดรองรับทั้งอินพุต LVDS ช่องทางเดียวและสองช่องทางหรือไม่?

ก. ใช่. บอร์ดรองรับการกำหนดค่าอินพุต LVDS ทั้งช่องทางเดียว (1 เลน) และสองช่องทาง (2 เลน) การกำหนดค่าที่เหมาะสมได้รับการตั้งค่าระหว่างการปรับแต่งเฟิร์มแวร์ตามความต้องการของคอนโทรลเลอร์และแผงควบคุมเฉพาะของคุณ

คำถามที่ 9: ความละเอียดสูงสุดที่บอร์ดคอนเวอร์เตอร์นี้รองรับคืออะไร?

ตอบ: บอร์ดรองรับความละเอียดสูงสุด1920×1080 @ 60Hzสำหรับอินพุต LVDS ช่องเดียวและสูงถึง2560×1440 @ 60Hzสำหรับอินพุต LVDS สองช่องสัญญาณ ขึ้นอยู่กับข้อกำหนดของแผงและคุณภาพของสายเคเบิล สำหรับแผงที่มีความละเอียดสูงกว่า โปรดติดต่อทีมวิศวกรของเราเพื่อประเมินความเข้ากันได้
