อุปกรณ์อุตสาหกรรมมักต้องการอินเทอร์เฟซวิดีโอที่แตกต่างกัน ขึ้นอยู่กับแพลตฟอร์มฮาร์ดแวร์ของลูกค้า โดยปกติแล้ว บอร์ดคอนโทรลเลอร์ LCD แบบดั้งเดิมจะรองรับอินเทอร์เฟซแผงเดียวเท่านั้น ทำให้วิศวกรต้องออกแบบฮาร์ดแวร์ใหม่ หรือซื้อบอร์ดควบคุมหลายตัวสำหรับโครงการต่างๆ

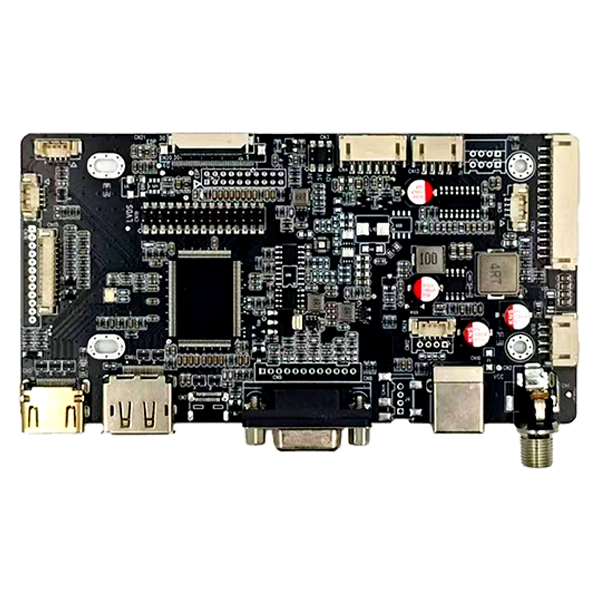

สกาย-ทีดีเอ็มHDMI และ DP และ VGA และประเภท C ถึง LVDS EDP Interface AD Boardขจัดข้อจำกัดเหล่านี้โดยการบูรณาการHDMI, DisplayPort, VGA และ USB Type-Cอินพุตวิดีโอร่วมกับLVDS และ eDPแสดงผลเอาต์พุตบน PCB ระดับอุตสาหกรรมแผ่นเดียว
ไม่ว่าคุณกำลังพัฒนา HMI ใหม่ อัปเกรดอุปกรณ์รุ่นเก่า หรือรวมจอแสดงผลแบบฝังเข้ากับเครื่องจักรอุตสาหกรรม บอร์ดควบคุมหนึ่งตัวรองรับการกำหนดค่า LCD หลายแบบ ในขณะเดียวกันก็ลดเวลาด้านวิศวกรรม ต้นทุนสินค้าคงคลัง และความซับซ้อนของผลิตภัณฑ์
ออกแบบมาเพื่อการใช้งานในอุตสาหกรรมในระยะยาว บอร์ดนี้มอบคุณภาพของภาพที่เสถียร ตัวเลือกพลังงานที่ยืดหยุ่น และอินเทอร์เฟซต่อพ่วงที่ครอบคลุมสำหรับผู้ผลิตอุปกรณ์ OEM และผู้วางระบบ

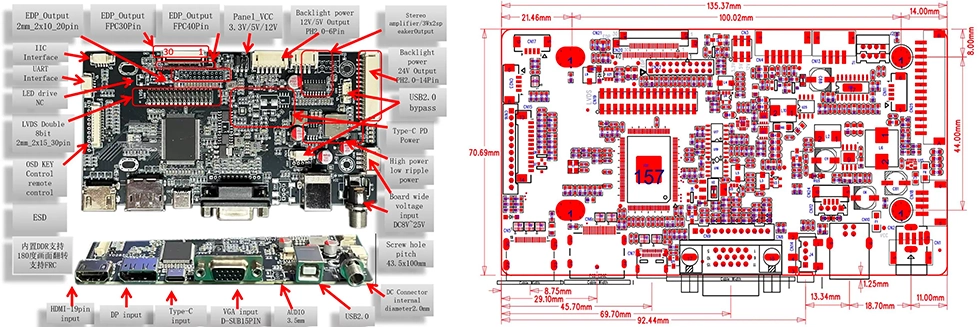

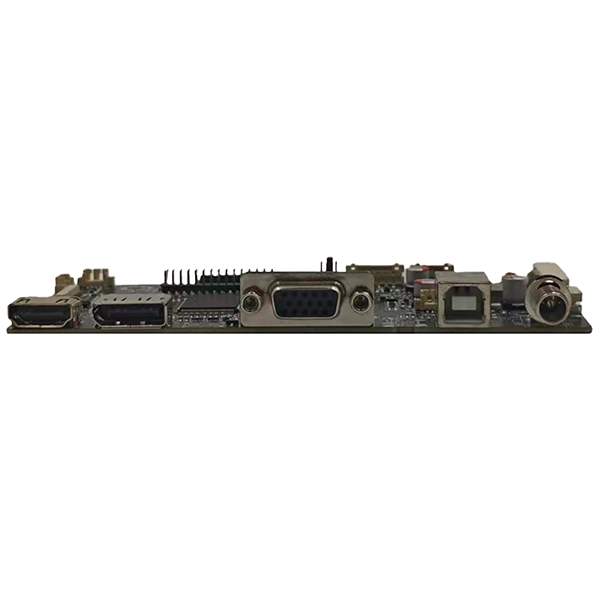

Interface AD Board นี้รวมตัวเลือกอินพุตหลายแบบและเข้ากันได้อย่างสมบูรณ์กับแหล่งวิดีโอทั่วไปในปัจจุบัน:HDMI, DisplayPort (DP), VGA และ USB Type-C (โหมด DP Alt). ช่วยให้ลูกค้าสามารถสลับระหว่างแพลตฟอร์มโฮสต์ต่างๆ ได้อย่างราบรื่น โดยไม่จำเป็นต้องใช้บอร์ดคอนเวอร์เตอร์เพิ่มเติม
HDMI และ DP และ VGA และ Type C ถึง LVDS EDP Interface AD Board นี้เข้ากันได้อย่างสมบูรณ์กับมาตรฐานอินเทอร์เฟซ LCD หลักทั้งสองแบบ ตัวเลือกเอาท์พุตการแสดงผลที่มีให้เลือก ได้แก่ LVDS 8 บิตแบบดูอัลแชนเนล, eDP 20 พิน, eDP FPC 30 พิน และ eDP FPC 40 พิน เหมาะอย่างยิ่งสำหรับโมดูล TFT LCD อุตสาหกรรมหลากหลายประเภท ตั้งแต่หน้าจอขนาด 7 นิ้วไปจนถึงจอแสดงผลขนาดใหญ่
ต่างจากบอร์ดแสดงผลระดับผู้บริโภค บอร์ด HDMI และ DP และ VGA และ Type-C ถึง LVDS EDP Interface AD นี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานทางอุตสาหกรรมที่มีข้อกำหนดสูงและความต้องการสูง คุณสมบัติฮาร์ดแวร์หลักประกอบด้วยแรงดันไฟฟ้าอินพุต DC กว้าง (8V-25V), การออกแบบพลังงานอุตสาหกรรมที่มีการกระเพื่อมต่ำ, การป้องกัน ESD (การปล่อยประจุไฟฟ้าสถิต) ที่ได้รับการปรับปรุง และการใช้ส่วนประกอบระดับอุตสาหกรรมเพื่อให้มั่นใจถึงการทำงานที่มีเสถียรภาพในระยะยาว เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่ซับซ้อน เช่น การตั้งค่ากลางแจ้งและสภาวะที่มีอุณหภูมิสูง รับประกันความเสถียรของการแสดงผลที่สม่ำเสมอ
บอร์ด AD อินเทอร์เฟซ HDMI และ DP และ VGA และ Type C ถึง LVDS EDP นี้ใช้กันอย่างแพร่หลายในผลิตภัณฑ์อุตสาหกรรมที่ทำงานในสภาพแวดล้อมที่ซับซ้อน สถานการณ์การใช้งานทั่วไป ได้แก่ หน้าจอแสดงค่าน้ำหนัก HMI ทางอุตสาหกรรม จอสัมผัสแบบเปิดเฟรม อินเทอร์เฟซเครื่องจักร CNC อุปกรณ์วินิจฉัยทางการแพทย์ และระบบวิชันซิสเต็ม
ทุกโครงการจัดแสดงมีเอกลักษณ์เฉพาะตัว เราให้บริการสนับสนุนด้านเทคนิคที่ครอบคลุม รวมถึงการตรวจสอบความเข้ากันได้ของแผง LCD, การเพิ่มประสิทธิภาพเฟิร์มแวร์, การปรับเปลี่ยน EDID (Extensed Display Identification Data), การปรับพารามิเตอร์แบ็คไลท์, การออกแบบสายเคเบิล LVDS และ eDP แบบกำหนดเอง และการพิมพ์โลโก้ PCB ไม่ว่าโครงการของคุณต้องการบอร์ดควบคุมมาตรฐานหรือโซลูชันที่ปรับแต่งเองเต็มรูปแบบ SKY-TDM ให้การสนับสนุนด้านวิศวกรรมอย่างมืออาชีพในทุกขั้นตอนของวงจรชีวิตผลิตภัณฑ์
| รายการ | ข้อมูลจำเพาะ |
| อินพุตวิดีโอ | HDMI, ดิสเพลย์พอร์ต(DP), VGA, Type-C |
| แสดงผลเอาท์พุต | LVDS, eDP (20พิน/30พิน/40พิน) |
| แรงดันไฟฟ้าของแผง | 3.3V/5V/12V |
| เอาต์พุตแบ็คไลท์ | 5V/12V/24V |
| เสียง | แอมพลิฟายเออร์ 3W x 2 |
| แรงดันไฟฟ้าขาเข้า | 8~28V |
| อุณหภูมิในการทำงาน | -20°ซ ถึง 80°ซ |
| เข็มหมุด | สัญญาณ | เข็มหมุด | สัญญาณ |
| 1 | วีซีซี(3.3/5/12V) | 2 | วีซีซี(3.3/5/12V) |
| 3 | วีซีซี(3.3/5/12V) | 4 | เอ็นซี |
| 5 | จีเอ็นดี | 6 | จีเอ็นดี |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | จีเอ็นดี | 14 | จีเอ็นดี |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | จีเอ็นดี | 26 | จีเอ็นดี |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| เข็มหมุด | สัญญาณ | เข็มหมุด | สัญญาณ |
| 1 | เอ็นซี | 2 | จีเอ็นดี |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | จีเอ็นดี | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | จีเอ็นดี |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | จีเอ็นดี | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | จีเอ็นดี |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | จีเอ็นดี | 18 | วีซีซี(3.3/5/12V) |
| 19 | วีซีซี(3.3/5/12V) | 20 | วีซีซี(3.3/5/12V) |
| 21 | วีซีซี(3.3/5/12V) | 22 | เอ็นซี |
| 23 | จีเอ็นดี | 24 | จีเอ็นดี |
| 25 | จีเอ็นดี | 26 | จีเอ็นดี |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_EN |
| 35 | เอ็นซี | 36 | เอ็นซี |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | เอ็นซี |
| เข็มหมุด | สัญญาณ | เข็มหมุด | สัญญาณ |
| 1 | เอ็นซี | 2 | จีเอ็นดี |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | จีเอ็นดี | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | จีเอ็นดี |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | จีเอ็นดี | 12 | วีซีซี(3.3/5/12V) |
| 13 | วีซีซี(3.3/5/12V) | 14 | เอ็นซี |
| 15 | จีเอ็นดี | 16 | จีเอ็นดี |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | BK_PWM | 24 | เอ็นซี |
| 25 | เอ็นซี | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | เอ็นซี |
| เข็มหมุด | สัญญาณ | เข็มหมุด | สัญญาณ |
| 1 | วีซีซี(3.3/5/12V) | 2 | วีซีซี(3.3/5/12V) |
| 3 | จีเอ็นดี | 4 | จีเอ็นดี |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | จีเอ็นดี | 14 | จีเอ็นดี |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | จีเอ็นดี | 18 | จีเอ็นดี |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| เข็มหมุด | สัญญาณ |
| 1 | จีเอ็นดี |
| 2 | จีเอ็นดี |
| 3 | PWM/การทดสอบ |
| 4 | เปิด/ปิด |
| 5 | +12V/5V |
| 6 | +12V/5V |
การจัดหาฮาร์ดแวร์เป็นเพียงรากฐาน การบริการคือการรับประกันความสำเร็จในระยะยาว SKY-TDM มุ่งมั่นที่จะเร่งการเปิดตัวโครงการของคุณและแก้ไขปัญหาท้าทายด้านห่วงโซ่อุปทานของคุณอย่างสมบูรณ์ เราให้การสนับสนุนหลักดังต่อไปนี้:
- วงจรชีวิตผลิตภัณฑ์ที่ยาวนาน:ความสามารถในการผลิตจำนวนมากที่มั่นคงและเชื่อถือได้
- การสนับสนุนทางเทคนิคที่ครอบคลุม:ความช่วยเหลือเกี่ยวกับการทดสอบความเข้ากันได้ของ LCD และสายสัญญาณแบบกำหนดเอง
- รูปแบบการผลิตที่ยืดหยุ่น:ต่ำขั้นต่ำ (ปริมาณการสั่งซื้อขั้นต่ำ) และการตอบสนองทางเทคนิคอย่างรวดเร็ว
- โซลูชั่นการแสดงผลแบบออลอินวัน:หน้าจอสัมผัสและแผง LCD จัดส่งเป็นชุดที่เข้ากันเพื่อตอบสนองความต้องการที่หลากหลาย
ก. ใช่. สามารถใช้งานร่วมกับแผง TFT LCD เกรดอุตสาหกรรมที่มีอินเทอร์เฟซ LVDS หรือ eDP เราสามารถแนะนำตัวเชื่อมต่อและเฟิร์มแวร์ที่เหมาะสมโดยพิจารณาจากรุ่นแผงควบคุมเฉพาะของคุณ
ตอบ: บอร์ดรองรับHDMI, DisplayPort, VGA และ USB Type-C(ด้วยโหมด DP Alt) ช่วยให้มั่นใจได้ถึงความเข้ากันได้ในวงกว้างกับคอมพิวเตอร์อุตสาหกรรมและระบบฝังตัวต่างๆ
ก. ใช่. เรานำเสนอบริการปรับแต่งเฟิร์มแวร์ที่ครอบคลุม รวมถึงการปรับเวลา การกำหนดค่า EDID (Extensed Display Identification Data) การปรับแต่งโลโก้ขณะบูต และการเพิ่มประสิทธิภาพพารามิเตอร์ของแผง
ตอบ: บอร์ดควบคุมรองรับช่วงอินพุต DC กว้าง8V ถึง 25Vทำให้เข้ากันได้อย่างสมบูรณ์แบบกับระบบจ่ายไฟอุตสาหกรรมทั้ง 12V และ 24V
ก. ใช่. เราผลิตสายเคเบิล LVDS แบบกำหนดเอง, สายเคเบิล eDP FPC, สายไฟแบ็คไลท์ และชุดสายไฟเพื่อให้แน่ใจว่ามีการบูรณาการแบบปลั๊กแอนด์เพลย์สำหรับลูกค้าของเรา
ก. ใช่. เรารองรับการพิมพ์โลโก้ซิลค์สกรีน PCB, การปรับแต่งเฟิร์มแวร์, การปรับเปลี่ยนตัวเชื่อมต่อ, ชุดสายเคเบิล และบริการพัฒนา ODM ที่สมบูรณ์
ตอบ: เอาต์พุต LVDS รองรับสูงสุด1920×1080 @ 60Hz(ดูอัลแชนเนล 8 บิต) เอาต์พุต eDP รองรับสูงสุด3840×2160 @ 60Hz(4K UHD) ขึ้นอยู่กับข้อมูลจำเพาะของแผงและคุณภาพของสายเคเบิล สำหรับแอปพลิเคชัน 4K เราขอแนะนำให้ใช้อินเทอร์เฟซ eDP เพื่อแบนด์วิธที่เหมาะสมที่สุด
ก. ใช่. บอร์ดรองรับการหมุนภาพ 180° ผ่านการกำหนดค่าเฟิร์มแวร์ สำหรับการหมุน 90°/270° (โหมดแนวตั้ง) เราสามารถปรับแต่งเฟิร์มแวร์ตามความต้องการของแผงควบคุมและแอปพลิเคชันของคุณได้ กรุณาระบุความต้องการการวางแนวของคุณเมื่อทำการสั่งซื้อ
กำลังมองหาที่เชื่อถือได้HDMI และ DP และ VGA และประเภท C ถึง LVDS EDP Interface AD Boardสำหรับโครงการแสดงผลแบบฝังครั้งต่อไปของคุณ?
เพื่อแนะนำวิธีแก้ปัญหาที่เหมาะสมที่สุด โปรดระบุข้อมูลต่อไปนี้เมื่อทำการสอบถาม:
- หมายเลขรุ่นแผง LCD
- อินเทอร์เฟซอินพุตวิดีโอที่จำเป็น (HDMI, DP, VGA หรือ USB Type-C)
- แรงดันไฟฟ้าขาเข้า
- ข้อกำหนดเกี่ยวกับแบ็คไลท์
- ปริมาณโดยประมาณต่อปี
- ข้อกำหนดการปรับแต่ง OEM หรือเฟิร์มแวร์
ทีมวิศวกรของเราจะตรวจสอบข้อกำหนดเฉพาะของคุณและมอบโซลูชันที่เข้ากันได้ คำแนะนำทางเทคนิค และใบเสนอราคาภายใน 24 ชั่วโมงทำการ
