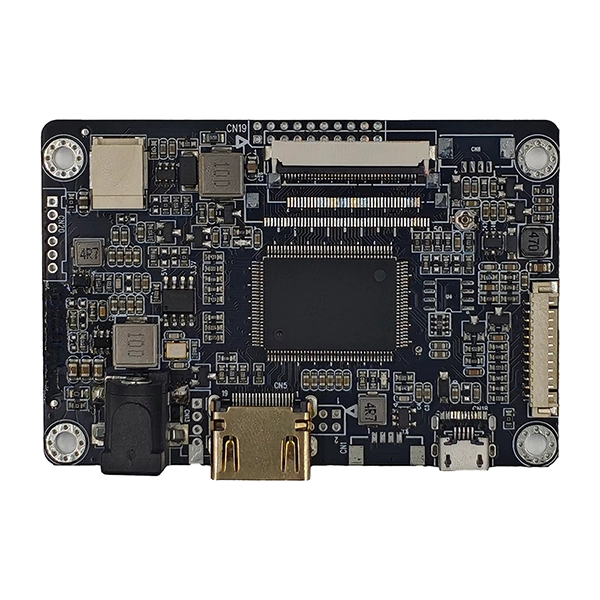

การเลือกตัวควบคุมการแสดงผลสำหรับอุปกรณ์อุตสาหกรรมต้องการมากกว่าแค่การแปลงสัญญาณวิดีโอ ความเสถียรในระยะยาว ความเข้ากันได้กับแผง LCD ต่างๆ การปรับแต่งที่ยืดหยุ่น และการสนับสนุนด้านเทคนิคที่เชื่อถือได้ มีความสำคัญไม่แพ้กัน สกาย-ทีดีเอ็มบอร์ดโฆษณาอินเทอร์เฟซ HDMI เป็น TTLได้รับการพัฒนาโดยเฉพาะสำหรับผู้ผลิต OEM ที่ต้องการโซลูชันการควบคุมการแสดงผลที่เชื่อถือได้สำหรับ TFT LCD อุตสาหกรรม

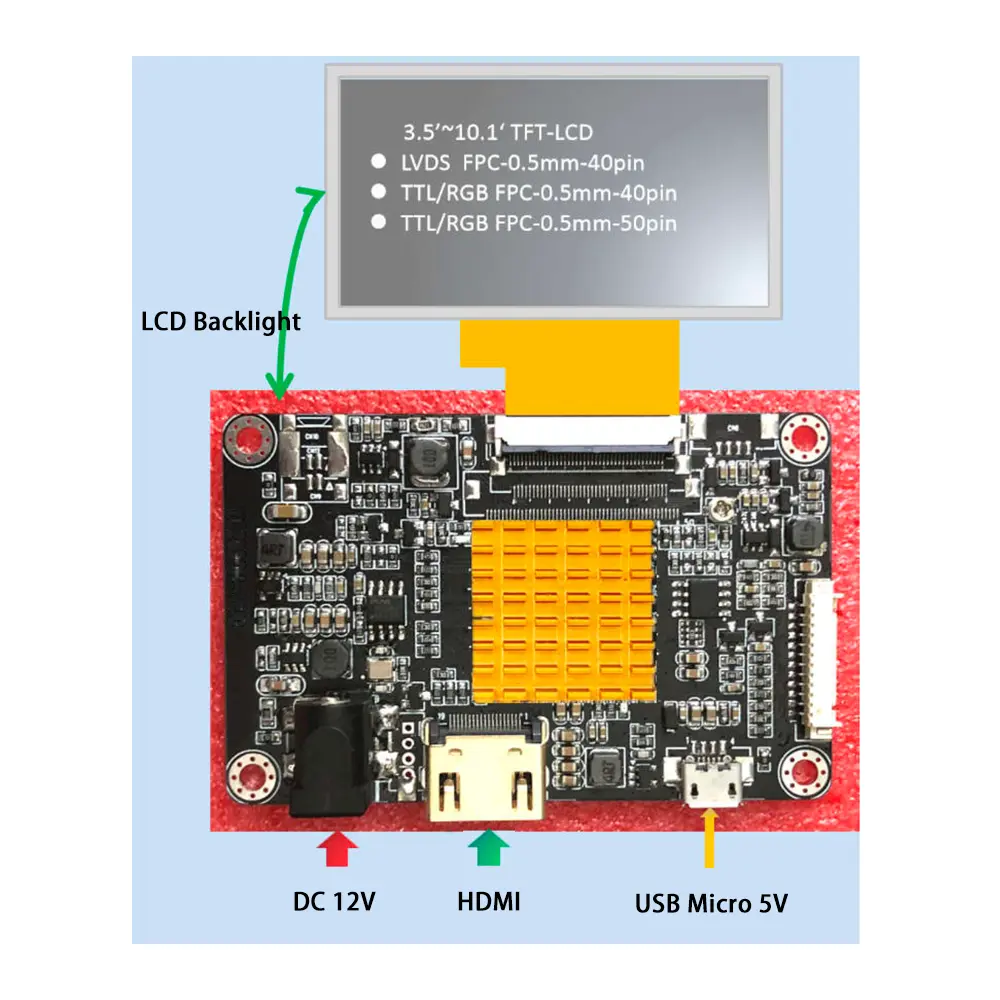

คอนโทรลเลอร์นี้ได้รับการออกแบบโดยใช้สถาปัตยกรรมระดับอุตสาหกรรม โดยจะแปลงสัญญาณ HDMI มาตรฐานเป็นเอาต์พุต TTL/RGB ช่วยให้ระบบฝังตัวสมัยใหม่สามารถขับเคลื่อนแผง TFT LCD ได้หลากหลาย บอร์ดรองรับอินเทอร์เฟซ TTL ต่างๆ รวมถึงการกำหนดค่า FPC ที่แตกต่างกัน แรงดันไฟฟ้าของแผงที่ปรับได้ การควบคุมไฟแบ็คไลท์ LED ในตัว และพารามิเตอร์กำหนดเวลาที่ปรับแต่งได้ ทำให้เหมาะสำหรับโมดูล LCD ทั้งแบบมาตรฐานและแบบกำหนดเอง
โซลูชันนี้แตกต่างจากบอร์ดควบคุมการแสดงผลสำหรับผู้บริโภคทั่วไปตรงที่ออกแบบมาเพื่อการทำงานอย่างต่อเนื่องในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง การจัดการพลังงานที่เสถียร ความสมบูรณ์ของสัญญาณที่ได้รับการปรับปรุง และการกำหนดเส้นทาง PCB ที่ออกแบบมาอย่างระมัดระวัง ช่วยลด EMI และรับประกันการส่งผ่านภาพที่เชื่อถือได้แม้ในการใช้งานที่มีสัญญาณรบกวนทางไฟฟ้า
สำหรับผู้ผลิตอุปกรณ์ ความยืดหยุ่นในการพัฒนาก็มีความสำคัญไม่แพ้กัน SKY-TDM ให้การปรับแต่งเฟิร์มแวร์ การปรับพารามิเตอร์การแสดงผล การออกแบบสายเคเบิล การปรับเปลี่ยนตัวเชื่อมต่อ การปรับแต่ง OSD การกำหนดค่าโลโก้ และการเพิ่มประสิทธิภาพการแสดงผลตามความต้องการของลูกค้า ไม่ว่าจะบูรณาการจอเทอร์มินัลมือถือขนาด 5 นิ้วหรือแผงตัวดำเนินการทางอุตสาหกรรมขนาดใหญ่ วิศวกรสามารถลดการออกแบบฮาร์ดแวร์ใหม่ไปพร้อมๆ กับการเร่งการพัฒนาผลิตภัณฑ์
ด้วยการสนับสนุนจากประสบการณ์ของ SKY-TDM ในด้านโซลูชัน LCD อุตสาหกรรม ลูกค้าจึงได้รับการสนับสนุนทางวิศวกรรมที่ครอบคลุมตั้งแต่การเลือกแผงจนถึงการผลิต เพื่อให้มั่นใจได้ถึงความเข้ากันได้ วงจรชีวิตผลิตภัณฑ์ที่ยาวนาน และอุปทานที่มั่นคงสำหรับโครงการอุตสาหกรรม
- ความเสถียรระดับอุตสาหกรรมบริสุทธิ์:การจัดการพลังงานที่ได้รับการปรับปรุงและการออกแบบวงจรป้องกัน EMI ต้านทานการรบกวนจากสิ่งแวดล้อมทางอุตสาหกรรม รองรับการทำงานที่เสถียรอย่างต่อเนื่องตลอด 24 ชั่วโมงทุกวัน โดยที่หน้าจอไม่บิดเบี้ยวหรือสัญญาณขาดหาย
- การแปลง HDMI-TTL แบบพลักแอนด์เพลย์:เชื่อมโยงแหล่งสัญญาณ HDMI สมัยใหม่และหน้าจอ TTL/RGB TFT แบบดั้งเดิม เข้ากันได้กับโฮสต์การควบคุมอุตสาหกรรมหลัก ระบบฝังตัว และอุปกรณ์พีซี
- การออกแบบปรับแรงดันไฟฟ้าคู่:แรงดันไฟฟ้าเอาต์พุตแผง 3.3V/5V สลับได้อย่างอิสระ ปรับให้เข้ากับข้อกำหนดแผง TFT LCD ที่แตกต่างกันโดยไม่ต้องใช้โมดูลอะแดปเตอร์เพิ่มเติม
- ไดร์เวอร์แบ็คไลท์ในตัว:วงจรควบคุมไฟแบ็คไลท์ LED แบบออนบอร์ดระดับมืออาชีพรองรับการปรับความสว่าง โดยไม่จำเป็นต้องใช้โมดูลไดรฟ์แบ็คไลท์ภายนอก และทำให้การเดินสายไฟของระบบง่ายขึ้น

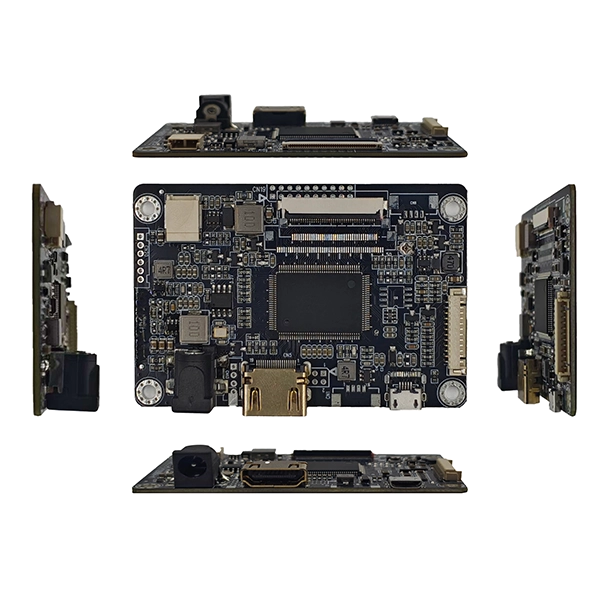

- รูปแบบฝังตัวที่กะทัดรัดเป็นพิเศษ:โครงสร้าง PCB ขนาดเล็กได้รับการออกแบบมาเป็นพิเศษสำหรับอุปกรณ์ฝังตัวที่มีพื้นที่จำกัด ช่วยเพิ่มการใช้พื้นที่ของตู้ของลูกค้าให้เกิดประโยชน์สูงสุด
- ความยืดหยุ่นในการปรับแต่งเต็มรูปแบบ:รองรับการปรับแต่งเฟิร์มแวร์ส่วนบุคคล การปรับเปลี่ยนโลโก้บูต การปรับเมนู OSD และการปรับเทียบพารามิเตอร์การแสดงผลเพื่อให้ตรงกับข้อกำหนดพิเศษของโปรเจ็กต์
บอร์ด AD อินเทอร์เฟซ HDMI เป็น TTL นี้ใช้กันอย่างแพร่หลายในสถานการณ์การแสดงผลแบบฝังในอุตสาหกรรมต่างๆ ที่ต้องการฟอร์มแฟคเตอร์ขนาดกะทัดรัดและความน่าเชื่อถือสูง พื้นที่การใช้งานที่สำคัญ ได้แก่ :
- แผงควบคุมขนาดกะทัดรัดสำหรับ HMI และ PLC อุตสาหกรรม
- เครื่องมือวินิจฉัยและทดสอบทางการแพทย์แบบพกพา
- โมดูลแสดงผลอัตโนมัติของอาคารและการตรวจสอบความปลอดภัย
- อุปกรณ์ควบคุมอัจฉริยะขนาดเล็กและเทอร์มินัลอุตสาหกรรมแบบมือถือ
ออกแบบมาสำหรับอุปกรณ์ขนาดเล็กเป็นหลัก โดยทำหน้าที่เป็นโซลูชันการแสดงผล HDMI-to-TTL ที่สมบูรณ์แบบ
| คุณสมบัติ | ข้อมูลจำเพาะ |
| อินพุตวิดีโอ | HDMI |
| จอแอลซีดีเอาท์พุต | TTL/RGB/LVDS |
| แรงดันไฟฟ้าของแผง | 3.3/5V |
| การควบคุมแบ็คไลท์ | ไดร์เวอร์ LED แบบรวม |
| พาวเวอร์ซัพพลาย | อินพุต DC กว้าง 8 ~ 18V |
| OSD | รองรับปุ่มกดภายนอก |
| เฟิร์มแวร์ | ปรับแต่งได้ |
| อุณหภูมิในการทำงาน | -20°ซ ถึง 80°ซ |
| เข็มหมุด | สัญญาณ | เข็มหมุด | สัญญาณ |
| 1 | วีคอม | 2 | ดีวีซีซี |
| 3 | ดีวีซีซี | 4 | เอ็นซี |
| 5 | รีเซ็ต | 6 | สแตนด์บาย |
| 7 | จีเอ็นดี | 8 | R0- |
| 9 | R0+ | 10 | จีเอ็นดี |
| 11 | R1- | 12 | R1+ |
| 13 | จีเอ็นดี | 14 | R2- |
| 15 | R2+ | 16 | จีเอ็นดี |
| 17 | ซีแอลเค- | 18 | ซีแอลเค+ |
| 19 | จีเอ็นดี | 20 | R3- |
| 21 | R3+ | 22 | จีเอ็นดี |
| 23 | เอ็นซี | 24 | เอ็นซี |
| 25 | จีเอ็นดี | 26 | เอ็นซี |
| 27 | ดีโม | 28 | ไดเทอร์ |
| 29 | เอวีดีดี | 30 | จีเอ็นดี |
| 31 | นำ- | 32 | นำ- |
| 33 | แอลอาร์ | 34 | ยูดี |
| 35 | วีจีแอล | 36 | CABC1 |
| 37 | CANC0 | 38 | วีจีเอช |
| 39 | แอลอีดี+ | 40 | แอลอีดี+ |
| เข็มหมุด | สัญญาณ | เข็มหมุด | สัญญาณ |
| 1 | แอลอีดี+ | 2 | แอลอีดี+ |
| 3 | นำ- | 4 | นำ- |
| 5 | จีเอ็นดี | 6 | วีคอม |
| 7 | ดีวีดีดี | 8 | โหมด |
| 9 | เด | 10 | VS |
| 11 | ฮส | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | บี2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | จีเอ็นดี |
| 37 | ดีซีแอลเค | 38 | จีเอ็นดี |
| 39 | ซ้าย/ขวา | 40 | ยู/ดี |
| 41 | วีจีเอช | 42 | วีจีแอล |
| 43 | เอวีดีดี | 44 | รีเซ็ต |
| 45 | เอ็นซี | 46 | วีคอม |
| 47 | ดิทบ | 48 | จีเอ็นดี |
| 49 | เอ็นซี | 50 | เอ็นซี |
| เข็มหมุด | สัญญาณ | เข็มหมุด | สัญญาณ |
| 1 | วีแอลอีดี- | 2 | วีแอลอีดี+ |
| 3 | จีเอ็นดี | 4 | วีดีดี |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | บี2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | จีเอ็นดี | 30 | ดีซีแอลเค |
| 31 | DISP | 32 | ฮส |
| 33 | VS | 34 | เด |
| 35 | เอ็นซี | 36 | จีเอ็นดี |
| 37 | เอ็กซ์_อาร์ | 38 | ย_บี |
| 39 | เอ็กซ์แอล | 40 | ย_ต |
| เข็มหมุด | สัญญาณ | เข็มหมุด | สัญญาณ |
| 1 | วีซีซี(3.3/5/12V) | 2 | วีซีซี(3.3/5/12V) |
| 3 | วีซีซี(3.3/5/12V) | 4 | เอ็นซี |
| 5 | จีเอ็นดี | 6 | จีเอ็นดี |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | จีเอ็นดี | 14 | จีเอ็นดี |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | เอ็นซี | 20 | เอ็นซี |
| เข็มหมุด | สัญญาณ |
| 1 | จีเอ็นดี |
| 2 | จีเอ็นดี |
| 3 | PWM/การทดสอบ |
| 4 | เปิด/ปิด |
| 5 | +12V/5V |
| 6 | +12V/5V |
เรามอบการปรับแต่งทางวิศวกรรมที่ตรงเป้าหมายสำหรับผู้ผลิตอุปกรณ์อุตสาหกรรมเพื่อแก้ปัญหาความท้าทายในการบูรณาการจอแสดงผลส่วนบุคคล โดยรองรับการปรับแต่งแบบเต็มกระบวนการตั้งแต่ฮาร์ดแวร์ไปจนถึงซอฟต์แวร์:
- การปรับแต่งพารามิเตอร์การแสดงผล:พารามิเตอร์เวลา LCD แบบกำหนดเอง การปรับความละเอียด และการปรับอัตราเฟรมการแสดงผลให้เหมาะสม
- อินเทอร์เฟซ UI ส่วนบุคคล:โลโก้บูตพิเศษ ภาพเคลื่อนไหวเริ่มต้น และการปรับเปลี่ยนเมนู OSD (การแสดงผลบนหน้าจอ)
- การเพิ่มประสิทธิภาพพลังงานและแสงพื้นหลัง:การปรับเส้นโค้งความสว่างของแบ็คไลท์และการเพิ่มประสิทธิภาพลำดับการเปิดเครื่อง
- การจับคู่อินเทอร์เฟซและสายเคเบิล:การจับคู่แบบกำหนดเองสำหรับสายสัญญาณ TTL/RGB และขั้วต่อ FPC
- การสร้างแบรนด์และซอฟต์แวร์พิเศษ:การพิมพ์โลโก้ซิลค์สกรีน PCB บรรจุภัณฑ์ฉลากส่วนตัว และการพัฒนาเฟิร์มแวร์แบบเอกสิทธิ์เฉพาะบุคคล

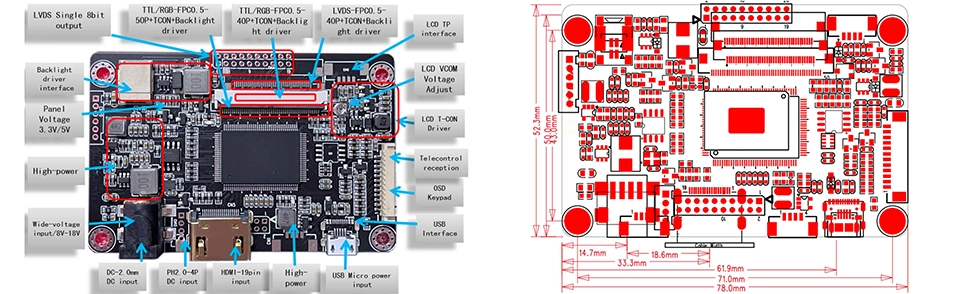

- การปรับโครงสร้างทางกล:การปรับโครงสร้างทางกลและตำแหน่งรูยึดแบบกำหนดเอง
ตอบ: บอร์ดรองรับแผง TTL/RGB TFT LCD ที่หลากหลาย ทีมวิศวกรของเราสามารถกำหนดค่าเฟิร์มแวร์ตามรุ่น LCD เฉพาะของคุณได้
ก. ใช่. เราให้บริการเฟิร์มแวร์ที่ปรับแต่งได้ ครอบคลุมพารามิเตอร์เวลา ความละเอียด โลโก้บูต การวางแนวการแสดงผล และการตั้งค่า OSD (การแสดงผลบนหน้าจอ)
ก. ใช่. มีไดรเวอร์แบ็คไลท์ LED ในตัว ซึ่งช่วยให้การรวมระบบง่ายขึ้นอย่างมาก
ตอบ: อย่างแน่นอน ได้รับการออกแบบมาโดยเฉพาะสำหรับการดำเนินงานทางอุตสาหกรรมในระยะยาว โดยมีการจัดการพลังงานที่เสถียรและการส่งสัญญาณที่เชื่อถือได้
ก. ใช่. เรารองรับการปรับแต่งเฟิร์มแวร์สำหรับ TFT LCD ในขนาดและความละเอียดต่างๆ
ก. ใช่. เราสามารถจัดหาสาย HDMI, สาย LVDS, ริบบอน FPC และชุดสายไฟแบบกำหนดเองให้กับลูกค้าได้
ก. ใช่. เรานำเสนอการติดฉลากส่วนตัว การมาร์กซิลค์สกรีน PCB แบบกำหนดเอง บรรจุภัณฑ์แบบกำหนดเอง และบริการเฟิร์มแวร์พิเศษเฉพาะ
ตอบ: มีการใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรม อุปกรณ์ทางการแพทย์ เครื่องมือในห้องปฏิบัติการ การขนส่ง ระบบฝังตัว ซุ้ม และอุปกรณ์ควบคุมอัจฉริยะ
