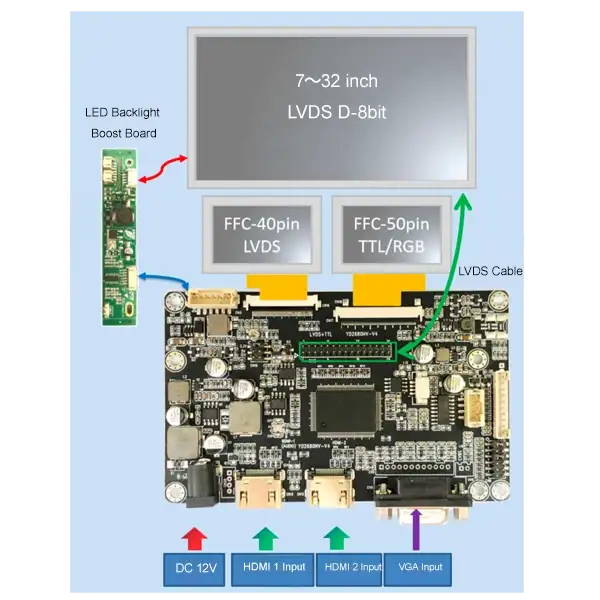

อุปกรณ์อุตสาหกรรมสมัยใหม่ต้องการอินเทอร์เฟซการแสดงผลที่ยืดหยุ่น คุณภาพของภาพที่ยอดเยี่ยม และวงจรชีวิตผลิตภัณฑ์ที่ยาวนาน ของเรา2-HDMI to LVDS TTL อินเทอร์เฟซ AD Boardได้รับการพัฒนาโดยเฉพาะสำหรับผู้ผลิตอุปกรณ์ OEM ที่ต้องการเชื่อมต่อแหล่งสัญญาณ HDMI เข้ากับแผง TFT LCD อุตสาหกรรม
สนับสนุนอินพุตวิดีโอ HDMI คู่บอร์ดควบคุมจะแปลงสัญญาณดิจิทัลเป็นอินเทอร์เฟซ LVDS หรือ TTL ทำให้เหมาะสำหรับแผง LCD หลากหลายประเภทจากผู้ผลิตหลายราย ไม่ว่าคุณจะอัพเกรดจอแสดงผลที่มีอยู่หรือพัฒนาระบบฝังตัวใหม่ บอร์ดควบคุมนี้นำเสนอโซลูชันที่เชื่อถือได้และคุ้มค่า
ต่างจากบอร์ดแสดงผลสำหรับผู้บริโภคทั่วไป เนื่องจากได้รับการปรับให้เหมาะสมสำหรับการดำเนินงานทางอุตสาหกรรมอย่างต่อเนื่องด้วยประสิทธิภาพที่มั่นคง คุณลักษณะ EMC ที่ยอดเยี่ยม และความพร้อมของส่วนประกอบในระยะยาว
อินพุต HDMI คู่:รองรับการสลับระหว่างแหล่งสัญญาณ HDMI สองแหล่ง เพิ่มความยืดหยุ่นของระบบอย่างมาก
เอาต์พุต LVDS และ TTL คู่:รองรับแผง LCD ทั้ง LVDS และ RGB TTL (Parallel RGB) ช่วยลดต้นทุนการออกแบบฮาร์ดแวร์ใหม่ได้อย่างมีประสิทธิภาพ
ความเข้ากันได้ของ LCD ที่กว้างขวาง:ใช้งานได้กับแผง TFT LCD อุตสาหกรรมขนาดตั้งแต่ 7 ถึง 32 นิ้ว (ปรับแต่งตามข้อกำหนดเฉพาะของแผง)
คุณภาพของภาพที่เหนือกว่า:นำเสนอการประมวลผลภาพ HD, การรบกวนสัญญาณต่ำ, ประสิทธิภาพสีที่เสถียร และเวลาตอบสนองที่รวดเร็ว
การออกแบบระดับอุตสาหกรรม:ออกแบบมาสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงและการทำงานต่อเนื่องในระยะยาว
การกำหนดค่าเฟิร์มแวร์ที่ยืดหยุ่น:รองรับการพัฒนาเฟิร์มแวร์แบบกำหนดเองตามความละเอียดของ LCD พารามิเตอร์เวลา คำจำกัดความของอินเทอร์เฟซ และข้อกำหนดเฉพาะของลูกค้า
เหมาะสำหรับระบบอัตโนมัติทางอุตสาหกรรม อุปกรณ์ทางการแพทย์ ตู้บริการตนเอง ป้ายดิจิทัล และจอแสดงผลแบบฝัง บอร์ดนี้ตรงตามมาตรฐานความต้องการของอุตสาหกรรมเหล่านี้ได้อย่างไร้ที่ติ
บอร์ดนี้สร้างขึ้นเพื่อให้ทนทานต่อสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง มีการป้องกันสัญญาณและแรงดันไฟฟ้าขั้นสูง ช่วยขจัดสัญญาณรบกวนและความไม่เสถียรของจอแสดงผลได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่ไร้ที่ติแม้ในสภาวะที่ซับซ้อนที่สุด
แตกต่างจากซัพพลายเออร์บอร์ดควบคุมที่จัดหาเฉพาะชิ้นส่วนอิเล็กทรอนิกส์เท่านั้น เราเป็นผู้ผลิตหน้าจอสัมผัสระดับมืออาชีพที่ทุ่มเทให้กับการให้บริการบูรณาการจอแสดงผลแบบครบวงจร ความสามารถหลักของเราประกอบด้วย:
เราช่วยในการเลือก LCD เกรดอุตสาหกรรมในอุดมคติ ปรับแต่งหน้าจอสัมผัสแบบคาปาซิทีฟหรือแบบต้านทาน กำหนดค่าบอร์ดคอนโทรลเลอร์ LCD ให้การเชื่อมต่อแบบออปติคัลสำหรับโมดูล LCD ปรับแต่งกระจกครอบ และจัดหาชุดสายเคเบิลอินเทอร์เฟซ LCD ที่เข้ากัน สิ่งนี้จะช่วยลดความซับซ้อนในการจัดหาได้อย่างมาก และลดระยะเวลาวงจรการพัฒนาผลิตภัณฑ์ของคุณลงได้อย่างมีประสิทธิภาพ
เรานำเสนอตัวเลือกการปรับแต่งที่ครอบคลุม รวมถึงการกำหนดค่าความละเอียด LCD, การแมปพิน LVDS, การปรับเวลา TTL, การเพิ่มประสิทธิภาพเฟิร์มแวร์, การควบคุมแบ็คไลท์และความสว่าง, ภาษาเมนู OSD, การปรับแต่งโลโก้เริ่มต้นระบบ, คำจำกัดความของพินสายเคเบิล, การปรับแต่งประเภทตัวเชื่อมต่อ และข้อกำหนดโครงสร้างการติดตั้งเชิงกล เรามีความสนใจอย่างมากในการร่วมมือกับลูกค้าในโครงการ OEM และ ODM
ในฐานะโรงงานจอสัมผัสระดับมืออาชีพ เราบูรณาการการจัดการคุณภาพอย่างเข้มงวดเข้าไปในทุกขั้นตอนของกระบวนการผลิตของเรา การรับรองระบบการผลิตของเราประกอบด้วยISO9001ระบบการจัดการคุณภาพISO13485ระบบการจัดการคุณภาพเครื่องมือแพทย์ และไอเอทีเอฟ 16949ระบบการจัดการคุณภาพยานยนต์ บอร์ดควบคุมทุกตัวผ่านการทดสอบการทำงานอย่างเข้มงวดก่อนจัดส่งเพื่อให้มั่นใจว่าการทำงานมีความเสถียรและเข้ากันได้อย่างสมบูรณ์แบบกับแผงจอแสดงผลของลูกค้าของเรา
| คุณสมบัติ | ผลประโยชน์ |
| อินพุต HDMI คู่ | การเลือกแหล่งวิดีโอที่ยืดหยุ่น |
| เอาต์พุต LVDS และ TTL | รองรับอินเทอร์เฟซ LCD หลายประเภท |
| ส่วนประกอบทางอุตสาหกรรม | อายุการใช้งานยาวนาน |
| การประมวลผลสัญญาณที่เสถียร | ภาพคมชัดโดยมีการรบกวนน้อยที่สุด |
| การปรับแต่งเฟิร์มแวร์ | จับคู่แผง LCD ที่แตกต่างกัน |

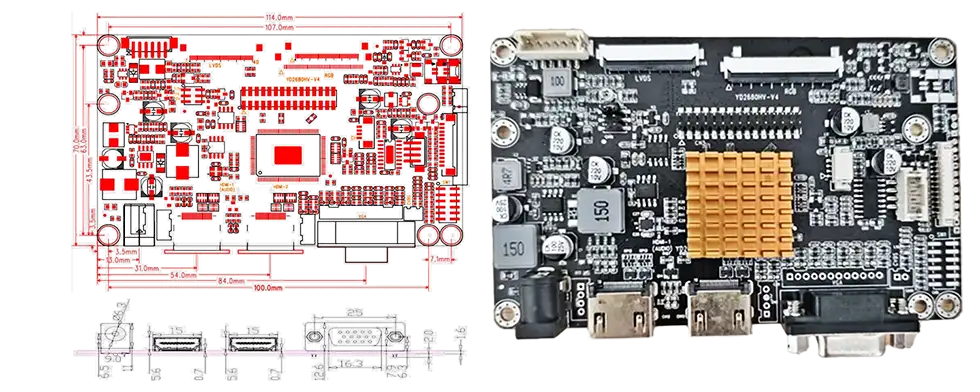

| การออกแบบ PCB ขนาดกะทัดรัด | รวมเข้ากับอุปกรณ์ฝังตัวได้ง่าย |
| อุปทานระยะยาว | เหมาะสำหรับการจัดการวงจรชีวิตทางอุตสาหกรรม |
| เข็มหมุด | สัญญาณ | เข็มหมุด | สัญญาณ |
| 1 | วีซีซี(3.3/5V) | 2 | วีซีซี(3.3/5V) |
| 3 | วีซีซี(3.3/5V) | 4 | เอ็นซี |
| 5 | จีเอ็นดี | 6 | จีเอ็นดี |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | จีเอ็นดี | 14 | จีเอ็นดี |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | จีเอ็นดี | 26 | จีเอ็นดี |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| เข็มหมุด | สัญญาณ | เข็มหมุด | สัญญาณ |
| 1 | วีคอม | 2 | ดีวีซีซี |
| 3 | ดีวีซีซี | 4 | เอ็นซี |
| 5 | รีเซ็ต | 6 | สแตนด์บาย |
| 7 | จีเอ็นดี | 8 | R0- |
| 9 | R0+ | 10 | จีเอ็นดี |
| 11 | R1- | 12 | R1+ |
| 13 | จีเอ็นดี | 14 | R2- |
| 15 | R2+ | 16 | จีเอ็นดี |
| 17 | ซีแอลเค- | 18 | ซีแอลเค+ |
| 19 | จีเอ็นดี | 20 | R3- |
| 21 | R3+ | 22 | จีเอ็นดี |
| 23 | เอ็นซี | 24 | เอ็นซี |
| 25 | จีเอ็นดี | 26 | เอ็นซี |
| 27 | ดีโม | 28 | ไดเทอร์ |
| 29 | เอวีดีดี | 30 | จีเอ็นดี |
| 31 | นำ- | 32 | นำ- |
| 33 | แอลอาร์ | 34 | ยูดี |
| 35 | วีจีแอล | 36 | CABC1 |
| 37 | CANC0 | 38 | วีจีเอช |
| 39 | แอลอีดี+ | 40 | แอลอีดี+ |
| เข็มหมุด | สัญญาณ | เข็มหมุด | สัญญาณ |
| 1 | แอลอีดี+ | 2 | แอลอีดี+ |
| 3 | นำ- | 4 | นำ- |
| 5 | จีเอ็นดี | 6 | วีคอม |
| 7 | ดีวีดี(3.3/5V) | 8 | โหมด |
| 9 | เด | 10 | VS |
| 11 | ฮส | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | บี2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | จีเอ็นดี |
| 37 | ดีซีแอลเค | 38 | จีเอ็นดี |
| 39 | ซ้าย/ขวา | 40 | ยู/ดี |
| 41 | วีจีเอช | 42 | วีจีแอล |
| 43 | เอวีดีดี | 44 | รีเซ็ต |
| 45 | พล.ต.อ | 46 | วีคอม |
| 47 | เอ็นซี | 48 | เอ็นซี |
| 49 | เอ็นซี | 50 | เอ็นซี |
| เข็มหมุด | สัญญาณ |
| 1 | จีเอ็นดี |
| 2 | จีเอ็นดี |
| 3 | วัชร |
| 4 | เปิด/ปิด |
| 5 | 5V / 12V (ประเภท) |
| 6 | 5V / 12V (ประเภท) |
โครงการอุตสาหกรรมจำนวนมากล้มเหลวเนื่องจากปัญหาความเข้ากันได้ระหว่างแผง LCD, หน้าจอสัมผัส, สายเคเบิล, เฟิร์มแวร์ และบอร์ดควบคุม เราช่วยขจัดความเสี่ยงเหล่านี้โดยการให้บริการดังต่อไปนี้:
- โซลูชั่นการจับคู่การแสดงผลที่สมบูรณ์
- การกำหนดค่าเวลาจอแอลซีดี
- การตรวจสอบอินเทอร์เฟซ
- การทดสอบความเข้ากันได้แบบสัมผัส
- ความพร้อมของผลิตภัณฑ์ในระยะยาว
- การสนับสนุนด้านวิศวกรรมตลอดวงจรชีวิตโครงการของคุณ
บริการที่ครอบคลุมเหล่านี้ได้รับการออกแบบมาเพื่อตอบสนองความต้องการผลิตภัณฑ์ของคุณอย่างเต็มที่ แทนที่จะต้องจัดหาส่วนประกอบแยกกัน ลูกค้าจะได้รับโซลูชันการแสดงผลที่ได้รับการตรวจสอบอย่างครบถ้วน ซึ่งไม่เพียงแต่ช่วยประหยัดเวลาอันมีค่าด้านวิศวกรรมและการวิจัยและพัฒนาเท่านั้น แต่ยังช่วยลดความเสี่ยงในการพัฒนาอีกด้วย
ตอบ: บอร์ด AD อินเทอร์เฟซ 2-HDMI เป็น LVDS TTL นี้สามารถกำหนดค่าให้รองรับแผง TFT LCD อุตสาหกรรมที่หลากหลายพร้อมอินเทอร์เฟซ LVDS หรือ TTL โปรดระบุหมายเลขรุ่น LCD เฉพาะของคุณสำหรับการตรวจสอบความเข้ากันได้
ก. ใช่. เราจัดเตรียมเฟิร์มแวร์ที่ปรับแต่งตามความละเอียดของ LCD พารามิเตอร์เวลา คำจำกัดความของอินเทอร์เฟซ และข้อกำหนดการใช้งานเฉพาะของคุณ
ก. ใช่. สำหรับโครงการ OEM เราสนับสนุนการปรับแต่งโลโก้บูต การตั้งค่าหลายภาษา ฟังก์ชัน OSD และพารามิเตอร์การแสดงผลต่างๆ
ก. ใช่. บอร์ดได้รับการออกแบบด้วยส่วนประกอบระดับอุตสาหกรรม สร้างขึ้นโดยเฉพาะเพื่อการทำงานต่อเนื่องในระยะยาวในสภาพแวดล้อมที่มีความต้องการสูง
ตอบ: อย่างแน่นอน เราสามารถจัดหาโซลูชันครบวงจรที่ครบวงจร ซึ่งรวมถึงแผง LCD, หน้าจอสัมผัส, บอร์ดควบคุม, สายเคเบิล, การเชื่อมด้วยแสง และการบูรณาการทางกลไก
ก. ใช่. ทีมวิศวกรของเราให้ความช่วยเหลือในการจับคู่ LCD การพัฒนาเฟิร์มแวร์ การกำหนดค่าอินเทอร์เฟซ และการรวมโครงการ
กำลังมองหาบอร์ดคอนโทรลเลอร์ LCD HDMI เป็น LVDS/TTL ที่เชื่อถือได้สำหรับโปรเจ็กต์ต่อไปของคุณอยู่ใช่ไหม?
ทีมวิศวกรของเราจะช่วยให้คุณจับคู่บอร์ดควบคุมที่เหมาะสมที่สุดและกำหนดค่าเฟิร์มแวร์ได้อย่างรวดเร็ว โดยมอบโซลูชันการแสดงผลที่สมบูรณ์ซึ่งปรับให้เหมาะกับการใช้งานของคุณโดยเฉพาะ ด้วยการรวมแผง LCD ระดับอุตสาหกรรม หน้าจอสัมผัส บอร์ดควบคุม การเชื่อมด้วยแสง และการสนับสนุนด้านวิศวกรรมของ OEM ไว้ในห่วงโซ่อุปทานเดียว เราทุ่มเทเพื่อช่วยให้ลูกค้าลดระยะเวลาการพัฒนา ลดความเสี่ยงในการบูรณาการ และเร่งเวลาออกสู่ตลาด
