เมื่อเลือกแผงสัมผัสแบบคาปาซิทีฟสำหรับอุปกรณ์อุตสาหกรรมในปัจจุบัน โดยทั่วไปจุดสนใจหลักจะอยู่ที่ขนาดหน้าจอ จุดสัมผัส กระจกครอบ และการเคลือบแบบออปติคอล อย่างไรก็ตาม ไม่ควรละเลยข้อกำหนดทางเทคนิคที่สำคัญประการหนึ่ง นั่นคือ อินเทอร์เฟซสัญญาณสัมผัส
อะไรคือความแตกต่างที่แท้จริงระหว่าง USB และ I²C สำหรับแผงสัมผัสแบบ capacitive อุตสาหกรรม? และที่สำคัญกว่านั้น คุณควรเลือกอินเทอร์เฟซที่เหมาะสมสำหรับโปรเจ็กต์ของคุณอย่างไร
สำหรับไคลเอนต์ OEM และ ODM ตัวเลือกส่วนใหญ่ขึ้นอยู่กับระบบโฮสต์ สถาปัตยกรรมตัวควบคุม สภาพแวดล้อมของซอฟต์แวร์ และการออกแบบกลไก
สกาย-TDM นำเสนอแผงสัมผัสแบบคาปาซิทีฟที่ปรับแต่งได้สำหรับ HMI อุตสาหกรรม อุปกรณ์ทางการแพทย์ ระบบฝังตัว เทอร์มินัลอัจฉริยะ และแอปพลิเคชันอัตโนมัติ พร้อมรองรับ USB, I²C และตัวเลือกอินเทอร์เฟซอื่นๆ
โดยจะส่งข้อมูลการสัมผัสไปยังระบบโฮสต์โดยใช้โปรโตคอลการสื่อสาร USB เนื่องจาก USB เป็นหนึ่งในอินเทอร์เฟซต่อพ่วงที่ใช้บ่อยที่สุด จึงเป็นตัวเลือกที่เหมาะอย่างยิ่งสำหรับการเชื่อมต่อกับพีซีอุตสาหกรรม แพลตฟอร์ม Windows/Linux/Android ตู้บริการตนเอง จอแสดงผลเชิงพาณิชย์ และคอมพิวเตอร์แบบฝังตัว
ข้อได้เปรียบที่ใหญ่ที่สุดของ USB คือความสะดวกสบาย ทีมพัฒนาสามารถเชื่อมต่อแผงสัมผัสเข้ากับระบบโฮสต์ได้อย่างง่ายดาย โดยไม่ต้องออกแบบวงจรการสื่อสารเฉพาะบน PCB หลัก ซึ่งช่วยลดเวลาในการพัฒนาผลิตภัณฑ์ได้อย่างมาก
I²C เป็นอินเทอร์เฟซการสื่อสารแบบอนุกรมทั่วไปในระบบฝังตัว
แผงสัมผัส I²C สื่อสารโดยตรงกับไมโครคอนโทรลเลอร์หรือโปรเซสเซอร์ผ่านบัส I²C ทำให้เหมาะสำหรับการออกแบบฮาร์ดแวร์แบบกำหนดเอง
ตัวอย่างเช่น หากโครงการอุตสาหกรรมมีแผงควบคุมหลักอยู่แล้ว ก็มักจะแนะนำให้เชื่อมต่อตัวควบคุมระบบสัมผัสเข้ากับโปรเซสเซอร์ผ่าน I²C ในกรณีนี้ I²C ทำหน้าที่เป็นส่วนที่แยกออกไม่ได้ของสถาปัตยกรรมฮาร์ดแวร์ ไม่ใช่แค่อุปกรณ์ต่อพ่วงภายนอก
| คุณสมบัติ | แผงสัมผัส USB | แผงสัมผัส IIC |
| วิธีการบูรณาการ | อุปกรณ์ต่อพ่วงภายนอก | การสื่อสารแบบฝังตัว |
| พีซีอุตสาหกรรม | ยอดเยี่ยม | สะดวกน้อยลง |
| MCU แบบฝัง | เป็นไปได้ | ยอดเยี่ยม |
| ความเข้ากันได้ของระบบปฏิบัติการ | โดยทั่วไปสะดวก | ต้องมีการรวมระบบ |
| การพัฒนา | เร็วขึ้นสำหรับโปรเจ็กต์ที่ใช้พีซีจำนวนมาก | ต้องมีการพัฒนาฮาร์ดแวร์/เฟิร์มแวร์ |
| บูรณาการ PCB | ตรงน้อยกว่า | บูรณาการสูง |
| การประยุกต์ใช้สายเคเบิล | มีความยืดหยุ่นมากขึ้น | เหมาะกว่ากับการเชื่อมต่อระยะสั้น |
| การปรับแต่งฮาร์ดแวร์ | ดี | ยอดเยี่ยม |
| การใช้งานทั่วไป | HMI, คีออสก์, เทอร์มินัลบนพีซี | HMI แบบฝัง อุปกรณ์แบบกำหนดเอง |

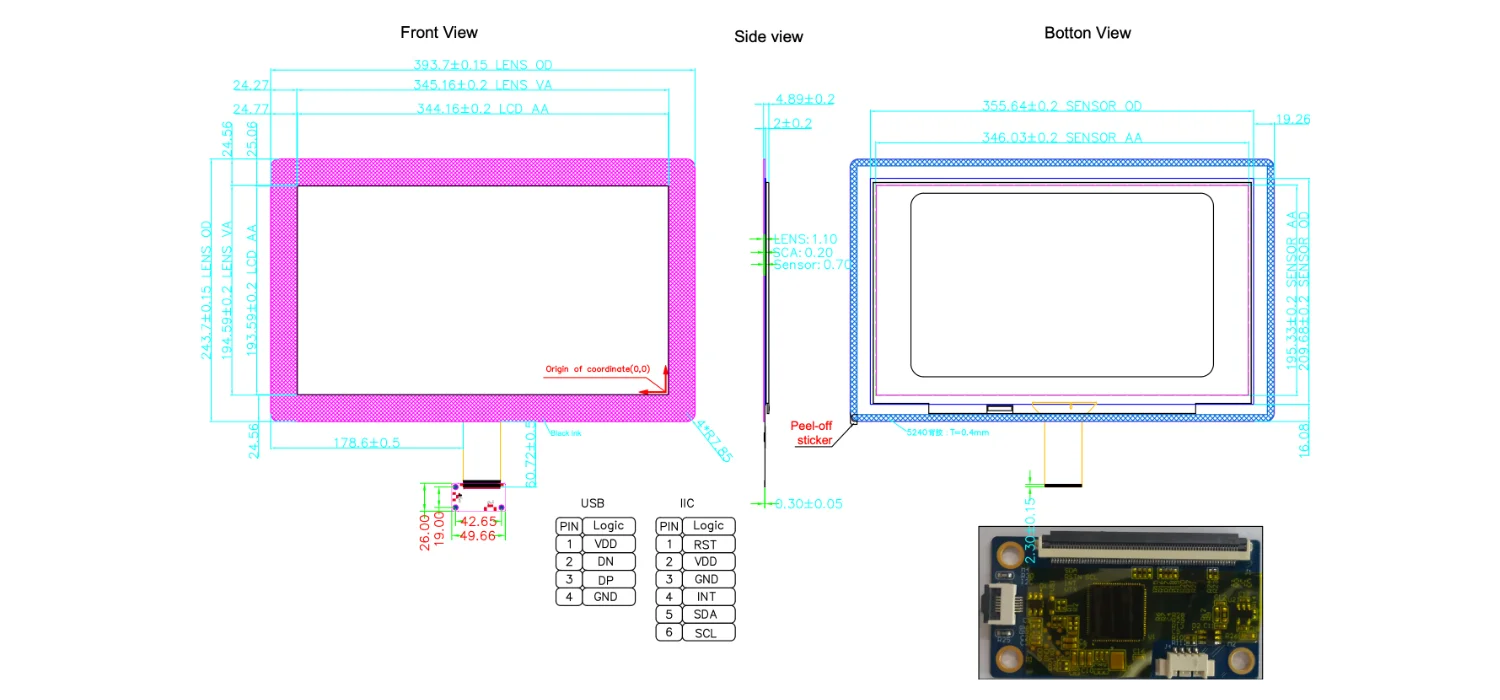

นี่คือสาเหตุที่แผงสัมผัสขนาดเดียวกันอาจมีทั้งรุ่น USB และ IIC
เทคโนโลยีสัมผัสอาจจะคล้ายกันแต่วิธีการรวมระบบต่างกัน
●การผสานรวมที่ง่ายขึ้น: สำหรับระบบ HMI อุตสาหกรรม แผงสัมผัส USB จะผสานรวมได้ง่ายกว่าเนื่องจากแพลตฟอร์มโฮสต์รองรับ USB อยู่แล้ว
●ความเข้ากันได้ของแพลตฟอร์มที่ยอดเยี่ยม: ระบบปฏิบัติการหลักในตลาดรองรับ USB โดยกำเนิด ทำให้เป็นอินเทอร์เฟซมาตรฐานสำหรับ Windows, Android และ Linux
●เหมาะอย่างยิ่งสำหรับระบบ HMI แบบสแตนด์อโลน: เมื่อใช้คอมพิวเตอร์แบบสแตนด์อโลนหรือพีซีแบบฝัง USB จะให้การเชื่อมต่อการสื่อสารที่สะดวกสบาย
●การพัฒนาแบบเร่งรัด: ในช่วงแรกของโครงการ USB ช่วยให้ประเมินการใช้งานแผงสัมผัสได้อย่างรวดเร็วโดยไม่จำเป็นต้องพัฒนาอินเทอร์เฟซการสื่อสารเฉพาะล่วงหน้า
●ออกแบบมาเพื่อการผสานรวมแบบฝัง: เมื่อแผงสัมผัสถูกรวมเข้ากับระบบฝังตัวโดยตรง อินเทอร์เฟซ I²C คือตัวเลือกที่เหมาะสมที่สุด
● สถาปัตยกรรมบัสแบบธรรมดา: I²C ใช้โครงสร้างการสื่อสารแบบสองสาย ซึ่งน่าสนใจอย่างมากสำหรับ PCB แบบฝังที่มีทรัพยากรอินเทอร์เฟซที่จำกัด
●การควบคุมฮาร์ดแวร์ที่ดียิ่งขึ้น: สำหรับลูกค้าที่พัฒนาบอร์ดควบคุมและเฟิร์มแวร์ของตนเองอย่างอิสระ อินเทอร์เฟซ I²C ช่วยให้สามารถควบคุมสถาปัตยกรรมการสื่อสารแบบสัมผัสได้ดียิ่งขึ้น
●เหมาะอย่างยิ่งสำหรับอุปกรณ์ที่ปรับแต่งเอง: I²C มีประโยชน์อย่างยิ่งสำหรับอุปกรณ์ OEM ที่แผงสัมผัสและแผงควบคุมหลักได้รับการออกแบบพร้อมกัน
อินเทอร์เฟซที่แตกต่างกันมีข้อดีที่แตกต่างกัน และไม่มีอินเทอร์เฟซแบบสัมผัสเดียวที่เหมาะกับสถานการณ์ HMI อุตสาหกรรมทั้งหมด คุณสามารถอ้างอิงถึงแนวทางต่อไปนี้:
●พีซีอุตสาหกรรม + แผงสัมผัส: โดยทั่วไปแล้ว USB เป็นตัวเลือกที่สะดวกกว่า
●MCU + แผงสัมผัสแบบฝัง: I²C โดยทั่วไปเป็นตัวเลือกที่เหมาะสมที่สุด
●บอร์ดควบคุมแบบกำหนดเอง: I²C ให้การบูรณาการฮาร์ดแวร์ที่ลึกยิ่งขึ้น
●การสร้างต้นแบบอย่างรวดเร็ว: USB ช่วยลดความยุ่งยากในการทดสอบและประเมินผลเบื้องต้น
●การผลิตจำนวนมาก: ใช้งานได้ทั้ง USB และ I²C; การตัดสินใจขั้นสุดท้ายควรขึ้นอยู่กับสถาปัตยกรรมฮาร์ดแวร์และซอฟต์แวร์ที่แท้จริง
ปัจจุบันแผงสัมผัสของเรานำเสนอผลิตภัณฑ์แผงสัมผัสแบบ capacitive USB/I²C ที่หลากหลาย ครอบคลุมขนาดหน้าจอที่แตกต่างกันสำหรับ HMI อุตสาหกรรมและแอปพลิเคชันแบบฝัง
นี่เป็นคำถามที่สำคัญมาก
แม้ว่าอินเทอร์เฟซการสื่อสารจะรับผิดชอบในการส่งข้อมูลการสัมผัส ประสบการณ์การสัมผัสโดยรวมจะถูกกำหนดโดยปัจจัยหลายประการรวมกัน สิ่งเหล่านี้หลักๆ ได้แก่: การออกแบบเซ็นเซอร์สัมผัส, IC แบบสัมผัส, เฟิร์มแวร์, การกำหนดเส้นทางเซ็นเซอร์, ความหนาของกระจกเคลือบ, การรองรับการสัมผัสระหว่างถุงมือ, สภาพแวดล้อม EMI/ESD, กระบวนการเคลือบด้วยแสง และระบบโฮสต์ ดังนั้น การเลือกระหว่าง USB และ I²C จึงเป็นเพียงขั้นตอนเดียวในการพัฒนาแผงสัมผัสอุตสาหกรรม และไม่ส่งผลต่อประสิทธิภาพระบบสัมผัส
เมื่อเริ่มต้นการออกแบบโครงการ คุณสามารถกำหนดอินเทอร์เฟซที่เหมาะสมโดยยึดตามประเด็นสำคัญห้าประการต่อไปนี้:
●ตรวจสอบแพลตฟอร์มโฮสต์: แผงสัมผัสจะเชื่อมต่อกับพีซีอุตสาหกรรม, มาเธอร์บอร์ด Android, ระบบ Linux หรือ MCU หรือไม่
●ตรวจสอบตัวควบคุมหลัก: เมนบอร์ดมีอินเทอร์เฟซ USB หรือ I²C อยู่แล้วหรือไม่?
●ตรวจสอบโครงสร้างกลไก: จะวางตัวควบคุมแผงสัมผัสไว้ที่ไหน? สาย FPC หรือสายแพควรมีความยาวเท่าใด จะติดตั้งตัวเชื่อมต่อที่ไหน?
●ตรวจสอบสภาพแวดล้อมของซอฟต์แวร์: ทีมพัฒนามีไดรเวอร์หรือเฟิร์มแวร์ที่จำเป็นอยู่แล้วหรือไม่?
●ตรวจสอบแผนการผลิต: หากผลิตภัณฑ์กำลังจะเข้าสู่การผลิตจำนวนมาก ควรยืนยันการเลือกอินเทอร์เฟซก่อนการออกแบบ PCB ขั้นสุดท้าย
ไม่ควรเลือกแผงสัมผัสแบบสัมผัสทางอุตสาหกรรมระดับมืออาชีพโดยพิจารณาจากขนาดหน้าจอเพียงอย่างเดียว โซลูชันที่สมบูรณ์ต้องพิจารณาองค์ประกอบต่อไปนี้อย่างครอบคลุม:
เทคโนโลยีสัมผัส → เซ็นเซอร์ → คอนโทรลเลอร์ IC → อินเทอร์เฟซ → กระจกครอบ → FPC → เฟิร์มแวร์ → บูรณาการทางกล → สภาพแวดล้อมของแอปพลิเคชัน
แนวทางแบบองค์รวมนี้มีความสำคัญอย่างยิ่งต่ออุปกรณ์อุตสาหกรรม อุปกรณ์ทางการแพทย์ ระบบอัตโนมัติ และผลิตภัณฑ์อื่นๆ ที่ออกแบบมาเพื่อการใช้งานในระยะยาว
ดังนั้นอินเทอร์เฟซที่เหมาะสมจึงไม่จำเป็นต้องเป็นอินเทอร์เฟซที่มีข้อกำหนดเฉพาะสูงสุด แต่เป็นอินเทอร์เฟซที่สามารถรวมเข้ากับผลิตภัณฑ์ทั้งหมดของลูกค้าได้อย่างน่าเชื่อถือ
หากคุณกำลังพัฒนา HMI ทางอุตสาหกรรม อุปกรณ์ทางการแพทย์ ระบบอัตโนมัติ ตู้บริการตนเอง หรือผลิตภัณฑ์แบบฝัง โปรดระบุขนาดหน้าจอสัมผัส แพลตฟอร์มโฮสต์ ระบบปฏิบัติการ แบบเขียนแบบกลไก และข้อกำหนดอินเทอร์เฟซ
สกาย-TDMแผงสัมผัสสามารถแนะนำแผงสัมผัสและการกำหนดค่าอินเทอร์เฟซที่เหมาะสมที่สุดสำหรับโครงการของคุณ
ติดต่อเราวันนี้เพื่อรับโซลูชันสแปนเนลสัมผัสแบบคาปาซิทีฟ USB, I²C หรือ USB + I²C แบบรวม
