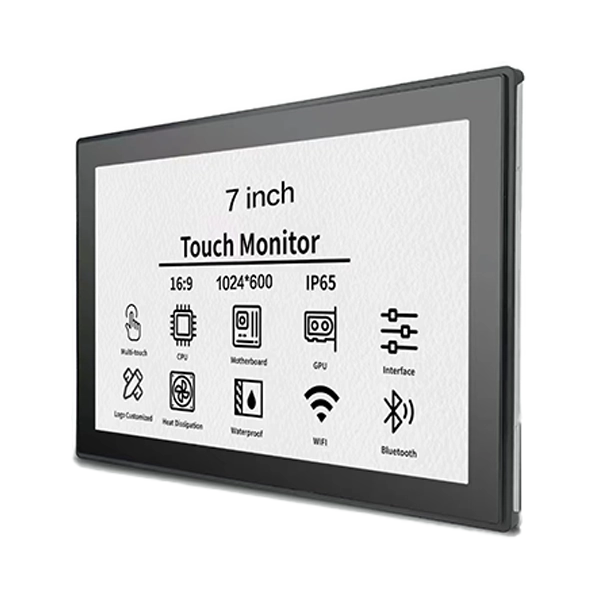

สกาย-TDMให้จอภาพหน้าจอสัมผัสแบบเปิดเฟรมขนาด 7 นิ้วสำหรับแผงควบคุมบ้านอัจฉริยะ การสร้างวิดีโออินเตอร์คอม สถานีควบคุมการเข้าออก และอุปกรณ์ฝังตัว การผสมผสานจอแสดงผล IPS ระดับอุตสาหกรรมเข้ากับมัลติทัช PCAP ที่ตอบสนองและตัวเลือกการติดตั้งที่ยืดหยุ่น จอภาพขนาดกะทัดรัดนี้ช่วยให้ผู้ผลิตอุปกรณ์สร้างอินเทอร์เฟซที่ใช้งานง่ายซึ่งปรับให้เหมาะกับผลิตภัณฑ์ของตน
จอภาพทัชสกรีนแบบเปิดเฟรมขนาด 7 นิ้วมอบความสมดุลในทางปฏิบัติระหว่างขนาดกะทัดรัด ฟังก์ชันการทำงานเชิงโต้ตอบ และการบูรณาการอุปกรณ์ที่ยืดหยุ่น โครงสร้างแบบเปิดเฟรมไม่เหมือนกับจอภาพเดสก์ท็อปทั่วไป ออกแบบมาเพื่อการติดตั้งภายในกล่องหุ้ม แผงติดผนัง แผงคีออสก์ และระบบฝังตัวแบบกำหนดเอง ปัจจัยในการเลือกที่สำคัญ ได้แก่ ความละเอียดของจอแสดงผล ความสว่าง ความไวในการสัมผัส อินเทอร์เฟซการเชื่อมต่อ ขนาดการติดตั้ง และสภาพการทำงาน SKY-TDM รองรับตัวเลือกการปรับแต่ง เช่น จอแสดงผลความสว่างสูง การเคลือบกระจก การเชื่อมด้วยแสง การปรับเปลี่ยนกลไก และการปรับอินเทอร์เฟซ ช่วยให้ OEM พัฒนาโซลูชันการแสดงผลที่ตรงกับข้อกำหนดการใช้งานของพวกเขา
จอภาพหน้าจอสัมผัสแบบเปิดเฟรมขนาด 7 นิ้วเป็นจอแสดงผลเชิงโต้ตอบขนาดกะทัดรัดที่ออกแบบมาเพื่อรวมเข้ากับอุปกรณ์แทนที่จะใช้เป็นหน้าจอเดสก์ท็อปแบบสแตนด์อโลน โดยทั่วไปแล้วจะรวมแผง LCD, เซ็นเซอร์สัมผัส, อุปกรณ์อิเล็กทรอนิกส์ของตัวควบคุม และโครงสร้างการติดตั้งที่ช่วยให้ผู้ผลิตอุปกรณ์สามารถติดตั้งจอแสดงผลด้านหลังแผงด้านหน้าแบบกำหนดเองได้
การออกแบบแบบเปิดเฟรมช่วยให้วิศวกร OEM สามารถควบคุมรูปลักษณ์ การจัดวางการติดตั้ง และขนาดโดยรวมของผลิตภัณฑ์สำเร็จรูปได้ดียิ่งขึ้น แทนที่จะรองรับกล่องจอภาพสำหรับผู้บริโภคที่สมบูรณ์ ผู้ออกแบบสามารถรวมจอแสดงผลเข้ากับชุดควบคุมติดผนัง สถานีเชื่อมต่อ หรือตัวเครื่องได้โดยตรง
รุ่นของ SKY-TDM ผสมผสานแผง IPS LCD ระดับอุตสาหกรรมเข้ากับเทคโนโลยีมัลติทัชแบบ projected capacitive (PCAP) อินพุตวิดีโอ HDMI มาตรฐานและการเชื่อมต่อแบบสัมผัส USB ช่วยลดความยุ่งยากในการทำงานร่วมกับระบบโฮสต์ที่เข้ากันได้ ในขณะที่โครงสร้างโลหะแบบเปิดเฟรมรองรับการติดตั้งแบบฝัง
สำหรับผู้ผลิตที่พัฒนาอินเทอร์เฟซสำหรับบ้านอัจฉริยะหรืออุปกรณ์ระบบอัตโนมัติในอาคาร ผลลัพธ์ที่ได้คือแพลตฟอร์มจอแสดงผลขนาดกะทัดรัดที่สามารถปรับให้เข้ากับการออกแบบตู้ที่แตกต่างกันและข้อกำหนดในการโต้ตอบของผู้ใช้
เรียนรู้เพิ่มเติมเกี่ยวกับจอภาพหน้าจอสัมผัสแบบเปิดเฟรมขนาด 7 นิ้วและตัวเลือกการกำหนดค่าที่มีให้
แผง IPS LCD ให้มุมมองที่กว้าง ช่วยให้ผู้ใช้อ่านข้อมูลจากตำแหน่งต่างๆ รอบจอเทอร์มินัลหรือสถานีควบคุมติดผนัง สิ่งนี้มีประโยชน์อย่างยิ่งในพื้นที่ที่ใช้ร่วมกันซึ่งผู้ใช้ไม่ได้หันหน้าไปทางจอแสดงผลโดยตรงเสมอไป
ขึ้นอยู่กับการกำหนดค่าที่เลือก ความละเอียดของจอแสดงผล ความสว่าง คอนทราสต์ และการรักษาพื้นผิวสามารถจับคู่กับข้อกำหนดด้านภาพของแอปพลิเคชันได้
เทคโนโลยีสัมผัสแบบ capacitive ที่คาดการณ์ไว้รองรับการโต้ตอบที่เป็นธรรมชาติ รวมถึงการแตะ การปัด และท่าทางมัลติทัชที่รองรับอื่นๆ เหมาะสำหรับอินเทอร์เฟซแบบกราฟิกที่ให้ผู้ใช้สามารถนำทางเมนู ปรับการตั้งค่า และจัดการอุปกรณ์ที่เชื่อมต่อได้
สำหรับโครงการพิเศษ สามารถปรับแต่งประสิทธิภาพการสัมผัสให้เหมาะกับความต้องการต่างๆ เช่น การใช้งานถุงมือ สภาพการสัมผัสที่เกี่ยวข้องกับน้ำ หรือกระจกที่หนาขึ้น ควรระบุฟังก์ชันเหล่านี้และตรวจสอบความถูกต้องสำหรับสภาพแวดล้อมการทำงานที่ต้องการ
โครงสร้างแบบเปิดเฟรมช่วยให้จอภาพสามารถใส่ลงในกล่องอุปกรณ์แบบกำหนดเองได้โดยไม่ต้องใช้กล่องจอภาพภายนอกทั่วไปที่เทอะทะ รูยึดที่สงวนไว้และคุณสมบัติทางกลไกที่ปรับแต่งได้สามารถช่วยให้ผู้ผลิตจัดวางจอแสดงผลให้สอดคล้องกับการออกแบบตัวเครื่องของตนได้
สกาย-TDM อธิบายว่าผลิตภัณฑ์นี้เหมาะสำหรับการทำงานตลอด 24 ชั่วโมงทุกวันในแอปพลิเคชันแบบฝัง ความน่าเชื่อถือในการใช้งานจริงขึ้นอยู่กับการออกแบบระบบที่สมบูรณ์ รวมถึงการระบายอากาศ คุณภาพไฟฟ้า อุณหภูมิ การติดตั้ง และสภาวะการใช้งาน
เพื่อการกำหนดค่าฮาร์ดแวร์และซอฟต์แวร์โฮสต์ที่เหมาะสม จอภาพสามารถรวมเข้ากับระบบที่ใช้ Windows, Linux, Android และระบบ Raspberry Pi ยืนยันเอาต์พุตวิดีโอ อินพุตแบบสัมผัส และความเข้ากันได้ของไดรเวอร์ก่อนที่จะสรุปการออกแบบ
ขนาดหน้าจอที่เล็กและโครงสร้างแบบฝังทำให้จอภาพนี้มีประโยชน์อย่างยิ่งเมื่ออุปกรณ์ต้องการอินเทอร์เฟซแบบโต้ตอบ แต่มีพื้นที่การติดตั้งจำกัด
ตัวอย่างเช่น ผู้วางระบบสมาร์ทโฮมอาจต้องใช้จอแสดงผลขนาด 7 นิ้วที่พอดีกับตู้ติดผนังที่กำหนดไว้ล่วงหน้าโดยที่ยังสามารถเข้าถึงได้ตลอดทั้งวัน จอภาพแบบเปิดเฟรมแบบกำหนดเองสามารถจัดตำแหน่งรูยึด ตำแหน่งสายเคเบิล และพื้นผิวสัมผัสให้ตรงกับตัวเครื่อง ช่วยลดความจำเป็นในการออกแบบแผงควบคุมทั้งหมดใหม่
เมื่อประเมินการใช้งาน วิศวกรควรพิจารณาระยะการรับชม แสงโดยรอบ การเข้าถึงของผู้ใช้ ชั่วโมงการทำงานที่คาดหวัง และการคุ้มครองสิ่งแวดล้อมที่ได้รับจากกล่องหุ้มสำเร็จรูป
เทคโนโลยีระบบสัมผัสส่งผลโดยตรงต่อการใช้งาน การโต้ตอบของซอฟต์แวร์ และความเหมาะสมกับสภาพแวดล้อมการทำงาน PCAP และเทคโนโลยีสัมผัสแบบต้านทานตอบสนองความต้องการที่แตกต่างกัน ดังนั้นการตัดสินใจควรขึ้นอยู่กับวิธีที่ผู้ใช้ใช้งานอุปกรณ์
| ปัจจัยการเปรียบเทียบ | พีซีแคป ทัช | สัมผัสแบบต้านทาน |
|---|---|---|
| ปฏิสัมพันธ์ | รองรับอินเทอร์เฟซแบบมัลติทัชและท่าทางเมื่อกำหนดค่าตามนั้น | โดยทั่วไปเหมาะสำหรับการโต้ตอบแบบชี้แล้วเลือกอย่างตรงไปตรงมา |
| อินพุตแบบสัมผัส | ตอบสนองต่อการเปลี่ยนแปลงความจุ | ตอบสนองต่อแรงกดที่กระทำต่อพื้นผิวสัมผัส |
| ประสบการณ์ผู้ใช้ | คล้ายกับสมาร์ทโฟนและแท็บเล็ตสมัยใหม่ | ใช้งานได้จริงสำหรับงานป้อนข้อมูลแบบเรียบง่ายที่มีการควบคุม |
| การทำงานของถุงมือ | ต้องมีการปรับแต่งการสัมผัสที่เข้ากันได้และถุงมือที่เหมาะสม | สามารถรองรับการใช้งานถุงมือและสไตลัสได้หลายแบบ ขึ้นอยู่กับการออกแบบ |
| การใช้งานทั่วไป | แผงโฮมอัจฉริยะ อินเตอร์คอม และเทอร์มินัลแบบโต้ตอบ | ระบบควบคุมอุตสาหกรรมที่เลือกสรรและอุปกรณ์อินพุตเฉพาะทาง |
สำหรับอินเทอร์เฟซบ้านอัจฉริยะที่ทันสมัยพร้อมระบบนำทางแบบปัดและระบบควบคุมแบบมัลติทัช PCAP มักเป็นจุดเริ่มต้นที่เหมาะสม สำหรับอุปกรณ์ที่ทำงานโดยใช้ถุงมือหรือสไตลัสโดยเฉพาะ การสัมผัสแบบต้านทานแบบใช้แรงกดอาจคุ้มค่าที่จะประเมิน
ไม่มีเทคโนโลยีใดที่เหนือกว่าในระดับสากล ตัวเลือกที่ดีที่สุดขึ้นอยู่กับอินเทอร์เฟซผู้ใช้ กระจกครอบ สภาพแวดล้อมการทำงาน และพฤติกรรมการสัมผัสที่ต้องการ ตรวจสอบโซลูชันแผงสัมผัสและจอแสดงผลของ SKY-TDM เมื่อเปรียบเทียบตัวเลือกการรวมระบบที่มีอยู่
ขนาดหน้าจอเพียงอย่างเดียวไม่ได้กำหนดว่าจอภาพจะพอดีกับระบบฝังตัวหรือไม่ ผู้ซื้อควรตรวจสอบข้อกำหนดด้านแสง ไฟฟ้า เครื่องกล และสิ่งแวดล้อมร่วมกัน
| ข้อมูลจำเพาะ | ข้อมูลผลิตภัณฑ์ที่เผยแพร่ | ทำไมมันถึงสำคัญ |
|---|---|---|
| ขนาดหน้าจอ | 7 นิ้ว | กำหนดหมวดหมู่การแสดงผลและพื้นที่อินเทอร์เฟซที่พร้อมใช้งาน |
| เทคโนโลยีการแสดงผล | IPS LCD ระดับอุตสาหกรรม | รองรับการรับชมมุมกว้างสำหรับการติดตั้งแบบตายตัว |
| ปณิธาน | ยืนยันการกำหนดค่าที่สั่ง | ส่งผลต่อความชัดเจนของข้อความ ไอคอน และเค้าโครงอินเทอร์เฟซ |
| เทคโนโลยีระบบสัมผัส | PCAP มัลติทัช | รองรับอินเทอร์เฟซแบบโต้ตอบที่ตอบสนอง |
| อินเตอร์เฟซวิดีโอ | HDMI | เชื่อมต่อจอแสดงผลกับอุปกรณ์โฮสต์ที่เข้ากันได้ |
| อินเตอร์เฟซแบบสัมผัส | ยูเอสบี | ถ่ายโอนอินพุตแบบสัมผัสไปยังระบบโฮสต์ |
| แหล่งจ่ายไฟ | ยืนยันข้อกำหนดของรุ่นที่เลือก | รับประกันความเข้ากันได้ทางไฟฟ้ากับอุปกรณ์ |
| การติดตั้ง | การติดตั้งแบบฝังแบบเปิดเฟรม | กำหนดช่องเจาะของตู้และการยึดติดทางกล |
| การปรับแต่ง | ความสว่าง การรักษากระจก การติดกาว และตัวเลือกทางกล | ช่วยปรับจอภาพให้เข้ากับข้อกำหนดเฉพาะของโครงการ |
ก่อนสั่งซื้อ โปรดขอเอกสารข้อมูลทางเทคนิคล่าสุดและการเขียนแบบทางกล ตรวจสอบพื้นที่แสดงผลที่ใช้งานอยู่ ขนาดโดยรวม ตำแหน่งรูสำหรับติดตั้ง ระยะห่างของสายเคเบิล ขั้วต่อสายไฟ และข้อกำหนดอินเทอร์เฟซของโฮสต์
ความสว่างควรตรงกับสภาพแวดล้อมการติดตั้งด้วย แผงควบคุมภายในอาคารมาตรฐานอาจไม่ต้องการความสว่างเท่ากับจอแสดงผลที่วางอยู่ใกล้หน้าต่างที่สว่าง SKY-TDM แสดงรายการตัวเลือกการปรับแต่งความสว่างสูงถึง 1,000 nits สำหรับการกำหนดค่าที่เหมาะสม ควรยืนยันค่าสุดท้ายสำหรับรุ่นที่เลือก
อุปกรณ์ OEM ไม่ค่อยมีขนาดของกล่องหุ้มหรือข้อกำหนดการปฏิบัติงานที่เหมือนกัน การปรับแต่งช่วยจัดแนวจอแสดงผลให้สอดคล้องกับผลิตภัณฑ์ทั้งหมด แทนที่จะบังคับให้วิศวกรออกแบบส่วนประกอบโดยรอบรอบจอภาพมาตรฐานใหม่
สกาย-TDM เสนอตัวเลือกการปรับแต่งที่อาจรวมถึง:
การยึดติดด้วยแสง การปรับการสัมผัส และการปกป้องสิ่งแวดล้อมไม่ควรถือเป็นคุณสมบัติที่สามารถใช้แทนกันได้ ตัวอย่างเช่น การยึดติดอาจปรับปรุงประสิทธิภาพการมองเห็นและช่วยลดพื้นที่ที่ฝุ่นหรือความชื้นสามารถสะสมได้ แต่ไม่ได้กำหนดระดับ IP ที่เฉพาะเจาะจงโดยอัตโนมัติหรือทำให้อุปกรณ์ทั้งหมดกันน้ำได้
สำหรับทีมงานโครงการ แนวทางที่มีประสิทธิภาพมากที่สุดคือการกำหนดการเขียนแบบเชิงกล ข้อกำหนดอินเทอร์เฟซ ความสว่างเป้าหมาย ลักษณะการสัมผัส และเงื่อนไขการทำงาน ก่อนที่จะขอตัวอย่างที่กำหนดเอง
การประเมินแบบมีโครงสร้างช่วยป้องกันปัญหาความเข้ากันได้ระหว่างการสร้างต้นแบบและการผลิตจำนวนมาก ใช้รายการตรวจสอบต่อไปนี้เมื่อเปรียบเทียบซัพพลายเออร์และการกำหนดค่า
ขั้นตอนเหล่านี้มีความสำคัญอย่างยิ่งสำหรับผลิตภัณฑ์ที่จะผลิตในการดำเนินการผลิตหลายรายการ การตรวจสอบก่อนกำหนดสามารถลดการทำงานซ้ำของตู้ ความล่าช้าในการบูรณาการ และการเปลี่ยนแปลงที่หลีกเลี่ยงได้หลังจากเริ่มการผลิต
ข้อได้เปรียบหลักของมันคือการบูรณาการแบบโต้ตอบที่มีขนาดกะทัดรัด โครงสร้างแบบเปิดช่วยให้ผู้ผลิตสามารถฝังจอแสดงผลลงในตัวเครื่องแบบกำหนดเองได้ ในขณะที่ฟังก์ชันระบบสัมผัสให้การควบคุมผู้ใช้โดยตรงโดยไม่ต้องใช้แป้นพิมพ์หรือเมาส์แยกต่างหาก
ใช่. ตัวเลือกการปรับแต่งที่มีให้ ได้แก่ ขนาดเชิงกล ตำแหน่งรูยึด การจัดสายเคเบิล กระจกครอบ และคุณลักษณะอินเทอร์เฟซที่เลือก แบ่งปันแบบร่างของตู้และข้อกำหนดในการติดตั้งเพื่อยืนยันความเป็นไปได้
สกาย-TDM ระบุจอภาพสำหรับการทำงานต่อเนื่องในแอปพลิเคชันแบบฝังที่เหมาะสม อายุการใช้งานจริงและความน่าเชื่อถือขึ้นอยู่กับการกำหนดค่าขั้นสุดท้าย อุณหภูมิโดยรอบ แหล่งจ่ายไฟ การระบายอากาศ และสภาวะการทำงาน ยืนยันเกณฑ์การตรวจสอบที่จำเป็นก่อนที่จะปรับใช้
ข้อมูลผลิตภัณฑ์ระบุอินพุตวิดีโอ HDMI และการเชื่อมต่อ USB touch เป็นอินเทอร์เฟซมาตรฐาน การกำหนดค่าอินเทอร์เฟซอื่น ๆ อาจใช้งานได้โดยการปรับแต่ง ยืนยันความเข้ากันได้กับฮาร์ดแวร์โฮสต์ที่ต้องการก่อนสั่งซื้อ
สามารถปรับแต่งความสว่างได้ โดยมีตัวเลือกความสว่างสูงถึง 1,000 นิตที่ระบุไว้สำหรับการกำหนดค่าที่เหมาะสม การยึดเกาะด้วยแสงและการปรับสภาพพื้นผิวที่เหมาะสมอาจช่วยปรับปรุงความสามารถในการอ่านค่าได้ ประสิทธิภาพที่แท้จริงขึ้นอยู่กับการติดตั้ง การสะท้อน และแสงโดยรอบ
สกาย-TDM ระบุความเข้ากันได้ของ Windows, Linux และ Android พร้อมระบบที่ใช้ Raspberry Pi ซึ่งรองรับการกำหนดค่าที่เหมาะสมเช่นกัน ตรวจสอบเอาต์พุตวิดีโอของโฮสต์ การรองรับระบบสัมผัส USB ไดรเวอร์ และข้อกำหนดซอฟต์แวร์ในระหว่างการทดสอบการรวมระบบ
ระบุปริมาณที่ต้องการ การใช้งาน ความละเอียด ความสว่าง เทคโนโลยีระบบสัมผัส ข้อกำหนดอินเทอร์เฟซ ภาพวาดการติดตั้ง สภาพแวดล้อมการทำงาน และความต้องการในการปรับแต่งใดๆ รายละเอียดเหล่านี้ช่วยให้ซัพพลายเออร์แนะนำการกำหนดค่าที่เหมาะสมและประเมินข้อกำหนดในการผลิตได้
จอภาพทัชสกรีนแบบเปิดเฟรมขนาด 7 นิ้วเป็นตัวเลือกที่ใช้งานได้จริงสำหรับผู้ผลิตอุปกรณ์ที่ต้องการจอแสดงผลแบบโต้ตอบขนาดกะทัดรัดพร้อมการรวมกลไกที่ยืดหยุ่น ความเหมาะสมนั้นขึ้นอยู่กับมากกว่าขนาดหน้าจอ: ความละเอียด ความสว่าง เทคโนโลยีสัมผัส ขนาดการติดตั้ง อินเทอร์เฟซ และสภาพการทำงาน ทั้งหมดจะต้องตรงกับผลิตภัณฑ์สำเร็จรูป
ด้วยเทคโนโลยีการแสดงผล IPS, มัลติทัช PCAP, อินพุตวิดีโอ HDMI, การเชื่อมต่อ USB touch และตัวเลือกการปรับแต่ง โซลูชันของ SKY-TDM สามารถรองรับแผงควบคุมบ้านอัจฉริยะ ระบบอินเตอร์คอมในอาคาร เทอร์มินัลการเข้าถึง และแอปพลิเคชันแบบฝังอื่น ๆ การตรวจสอบข้อมูลจำเพาะอย่างระมัดระวังและการทดสอบตัวอย่างยังคงเป็นสิ่งสำคัญเพื่อให้เกิดการบูรณาการที่เชื่อถือได้
