สรุปบทความ:ในขณะที่ระบบการแสดงผลทางอุตสาหกรรมมีการพัฒนา วิศวกรมักจะเผชิญกับความท้าทายในทางปฏิบัติ นั่นคือ การเชื่อมต่อแหล่งสัญญาณ LVDS สมัยใหม่กับแผง TFT LCD ที่ยังคงใช้อินเทอร์เฟซ TTL/RGB ที่บอร์ดแปลงสัญญาณ LVDS เป็น TTLจากสกาย-TDMมอบสะพานเชื่อมที่ใช้งานได้จริงระหว่างเทคโนโลยีการแสดงผลทั้งสองนี้ ช่วยให้ผู้ผลิตอุปกรณ์นำแผง LCD ที่มีอยู่กลับมาใช้ใหม่ได้ ในขณะเดียวกันก็ลดต้นทุนการออกแบบใหม่ เวลาในการพัฒนา และความซับซ้อนในการบูรณาการ ด้วยการออกแบบ PCB ระดับอุตสาหกรรม การส่งสัญญาณที่เสถียร การขับเคลื่อนไฟแบ็คไลท์ LED ในตัว VCOM ที่ปรับได้ และการรองรับการปรับแต่ง บอร์ดแปลงประเภทนี้จึงเหมาะสำหรับ HMI อุตสาหกรรม อุปกรณ์ทางการแพทย์ ระบบฝังตัว อุปกรณ์การขนส่ง และแอปพลิเคชันการแสดงผลอื่นๆ

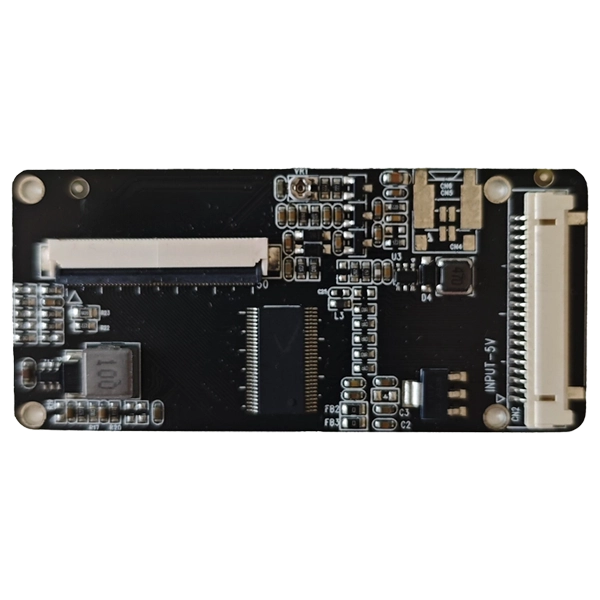

หนึ่งบอร์ดแปลงสัญญาณ LVDS เป็น TTLเป็นวงจรอินเทอร์เฟซการแสดงผลที่ออกแบบมาเพื่อแปลงสัญญาณการแสดงผล LVDS ให้เป็นสัญญาณขนาน TTL/RGB ที่จำเป็นสำหรับแผง TFT LCD ที่เข้ากันได้ ฟังก์ชันนี้มีความสำคัญอย่างยิ่งเมื่อคอมพิวเตอร์อุตสาหกรรม ตัวควบคุมแบบฝัง หรือแหล่งแสดงผลให้เอาต์พุต LVDS ในขณะที่แผง LCD ที่เลือกใช้อินเทอร์เฟซ TTL/RGB
แทนที่จะเปลี่ยนแผง LCD ที่เหมาะสมหรือออกแบบระบบควบคุมใหม่ทั้งหมด วิศวกรสามารถแนะนำบอร์ดแปลงสัญญาณระหว่างแหล่งสัญญาณและจอแสดงผลได้ แนวทางนี้สามารถเป็นประโยชน์อย่างยิ่งสำหรับการอัพเกรดอุปกรณ์แบบเดิม จอแสดงผลทางอุตสาหกรรมที่ปรับแต่งเอง และโครงการที่จำเป็นต้องใช้สินค้าคงคลัง LCD ที่มีอยู่ต่อไป
โซลูชันของ SKY-TDM ได้รับการออกแบบโดยบูรณาการจอแสดงผลทางอุตสาหกรรม การกำหนดค่ามาตรฐานรองรับอินพุต LVDS 8 บิตและกเอาต์พุต LCD TTL/RGB 50 พินพร้อมแหล่งจ่ายไฟอินพุต 5V, ไดรเวอร์ LED ในตัว, การปรับ VCOM และช่วงอุณหภูมิในการทำงานที่-20°ซ ถึง +70°ซ.
อินเทอร์เฟซการแสดงผลไม่สามารถใช้แทนกันได้เสมอไป LVDS และ TTL/RGB ใช้วิธีการส่งข้อมูลภาพที่แตกต่างกัน ซึ่งหมายความว่าโดยทั่วไปจะไม่สามารถเชื่อมต่อโดยตรงได้เมื่อแหล่งสัญญาณและแผง LCD ใช้สถาปัตยกรรมอินเทอร์เฟซที่แตกต่างกัน
สิ่งนี้สร้างความท้าทายหลายประการสำหรับผู้ผลิตอุปกรณ์ OEM:
บอร์ดคอนเวอร์ชันที่ได้รับการออกแบบทางวิศวกรรมอย่างเหมาะสมจะจัดการกับอินเทอร์เฟซที่ไม่ตรงกัน ในขณะเดียวกันก็รักษาสถาปัตยกรรมการแสดงผลที่เหลือไว้ค่อนข้างไม่เปลี่ยนแปลง สำหรับผู้ผลิตที่อัปเกรดอุปกรณ์แบบเดิม สิ่งนี้สามารถให้แนวทางที่มีประสิทธิภาพมากกว่าการออกแบบระบบการแสดงผลใหม่ทั้งหมด
ความสมบูรณ์ของสัญญาณเป็นหนึ่งในปัจจัยที่สำคัญที่สุดในการแปลงจอแสดงผล การกำหนดเส้นทางดิฟเฟอเรนเชียลที่ได้รับการปรับปรุงให้เหมาะสมจะช่วยลดความผิดเพี้ยนของสัญญาณและรองรับการส่งภาพที่เสถียรระหว่างแหล่ง LVDS และวงจรการแปลง
อุปกรณ์อุตสาหกรรมมักทำงานควบคู่ไปกับมอเตอร์ แหล่งจ่ายไฟแบบสวิตชิ่ง อุปกรณ์สื่อสาร และแหล่งสัญญาณรบกวนแม่เหล็กไฟฟ้าอื่นๆ เค้าโครง PCB และสถาปัตยกรรมพลังงานที่ออกแบบมาอย่างพิถีพิถันสามารถช่วยลดการรบกวนที่ไม่พึงประสงค์ และปรับปรุงความเสถียรของระบบโดยรวม
บอร์ดนี้มีอินเทอร์เฟซ LCD TTL/RGB 50 พินสำหรับแผง TFT ที่เข้ากันได้ อินเทอร์เฟซประกอบด้วยข้อมูล RGB สัญญาณการซิงโครไนซ์ นาฬิกา สัญญาณที่เกี่ยวข้องกับพลังงาน VCOM การรีเซ็ต และการเชื่อมต่อการควบคุมการแสดงผลอื่นๆ
ไดรเวอร์แบ็คไลท์ LED ในตัวช่วยลดความซับซ้อนของสถาปัตยกรรมการแสดงผลโดยรวม แทนที่จะต้องจัดหาวงจรอิสระหลายวงจร ผู้ผลิตอุปกรณ์สามารถรวมฟังก์ชันการแปลงและแบ็คไลท์เข้ากับโซลูชันการแสดงผลที่มีขนาดกะทัดรัดยิ่งขึ้นได้
การปรับ VCOM ให้ความยืดหยุ่นเพิ่มเติมเมื่อจับคู่บอร์ดกับแผง LCD ที่แตกต่างกัน วิศวกรสามารถปรับการกำหนดค่าการแสดงผลอย่างละเอียดเพื่อช่วยให้ได้ประสิทธิภาพของภาพที่เหมาะสมสำหรับแผงที่เลือก
โปรเจ็กต์การรวมจอแสดงผลมักต้องการตัวเชื่อมต่อที่ปรับแต่งได้ การกำหนดพิน ความยาวสายเคเบิล ตำแหน่งการติดตั้ง การกำหนดค่าเฟิร์มแวร์ หรือพารามิเตอร์เวลาของ LCD ผู้ผลิตบอร์ดคอนเวอร์ชันที่สามารถปรับองค์ประกอบเหล่านี้สามารถลดงานบูรณาการสำหรับลูกค้า OEM ได้อย่างมาก
ตารางต่อไปนี้สรุปการกำหนดค่าทั่วไปของ สกาย-TDMบอร์ดแปลงสัญญาณ LVDS เป็น TTL. ข้อมูลจำเพาะที่แท้จริงอาจแตกต่างกันไปตามแผง LCD ที่เลือกและข้อกำหนดของโครงการที่ปรับแต่งเอง
| รายการ | ข้อกำหนดทั่วไป |
|---|---|
| อินเตอร์เฟซอินพุต | LVDS, 8 บิต |
| อินเตอร์เฟซเอาท์พุทแอลซีดี | TTL/RGB, 50 พิน |
| แรงดันไฟฟ้าขาเข้า | 5V |
| ไดร์เวอร์แบ็คไลท์ | ไดรเวอร์ LED ในตัว |
| การปรับ VCOM | รองรับ |
| อุณหภูมิในการทำงาน | -20°ซ ถึง +70°ซ |
| การออกแบบที่กำหนดเอง | รองรับ |
| ตัวเชื่อมต่อ LVDS ทั่วไป | ชม. DF14-20 / DF19-20 อินเทอร์เฟซ |
| ขั้วต่อจอแอลซีดี | TTL FFC 50 พิน |
สำหรับโครงการด้านวิศวกรรม ควรตรวจสอบข้อมูลจำเพาะของอินเทอร์เฟซกับเอกสารข้อมูลแผง LCD ที่แน่นอนเสมอ จำนวนพินเพียงอย่างเดียวไม่รับประกันความเข้ากันได้ เนื่องจากคำจำกัดความของสัญญาณ ข้อกำหนดแรงดันไฟฟ้า ไทม์มิ่ง การวางแนว และการกำหนดตัวเชื่อมต่ออาจแตกต่างกันระหว่างแผง
ความยืดหยุ่นของการแปลง LVDS เป็น TTL ทำให้เทคโนโลยีนี้มีประโยชน์กับโครงการแสดงผลทางอุตสาหกรรมและแบบฝังที่หลากหลาย
ตัวอย่างเช่น ผู้ผลิตอุปกรณ์อาจมีแผง TTL LCD 50 พินที่ได้รับการพิสูจน์แล้วซึ่งรวมเข้ากับเครื่องจักรที่จัดตั้งขึ้นแล้ว หากตัวควบคุมทดแทนส่งสัญญาณ LVDS แทนที่จะเป็น TTL/RGB บอร์ดคอนเวอร์ชันสามารถจัดเตรียมอินเทอร์เฟซบริดจ์ได้โดยไม่ต้องให้ผู้ผลิตเปลี่ยนชุดจอแสดงผลทั้งหมด
การเลือกบอร์ดคอนเวอร์เตอร์ควรเริ่มต้นด้วยแผง LCD แทนที่จะเป็นประเภทคอนเนคเตอร์ที่ต้องการ วิศวกรควรรวบรวมข้อมูลอินเทอร์เฟซของแผงทั้งหมดก่อนทำการสั่งซื้อ
ตรวจสอบว่าแหล่งที่มามี LVDS แบบช่องสัญญาณเดียวหรือสองช่องสัญญาณ ความลึกของบิต จังหวะเวลาของสัญญาณ ข้อกำหนดแรงดันไฟฟ้า และการกำหนดค่าตัวเชื่อมต่อ โซลูชันมาตรฐานของ SKY-TDM รองรับอินพุต LVDS 8 บิตช่องเดียว ในขณะที่การออกแบบที่กำหนดเองสามารถประเมินสำหรับความต้องการที่แตกต่างกัน
ขั้วต่อ TTL 50 พินไม่ได้หมายความว่า LCD ทุกตัวจะใช้ pinout เดียวกันเสมอไป ควรเปรียบเทียบข้อมูล RGB, HSYNC, VSYNC, DE, DCLK, VCOM, กำลังไฟ, ไฟแบ็คไลท์ และสัญญาณควบคุมอย่างระมัดระวังกับคำจำกัดความของบอร์ดแปลง
ความละเอียดของจอ LCD, นาฬิกาพิกเซล, ไทม์มิ่งในแนวนอน, ไทม์มิ่งในแนวตั้ง และข้อกำหนดในการซิงโครไนซ์ควรตรงกับการกำหนดค่าของบอร์ด อาจจำเป็นต้องมีการปรับเฟิร์มแวร์หรือฮาร์ดแวร์สำหรับ LCD รุ่นต่างๆ
ตำแหน่งตัวเชื่อมต่อ ความยาวสายเคเบิล ขนาด PCB รูสำหรับติดตั้ง และพื้นที่การติดตั้งที่มีอยู่ควรได้รับการพิจารณาในระหว่างขั้นตอนการเลือก PCB แบบกำหนดเองขนาดกะทัดรัดช่วยลดความยุ่งยากในการรวมเข้ากับอุปกรณ์ที่มีพื้นที่ภายในจำกัด
สำหรับโครงการอุตสาหกรรม ตัวอย่างเบื้องต้นเป็นเพียงส่วนหนึ่งของการตัดสินใจจัดซื้อจัดจ้าง ผู้ซื้อควรประเมินการสนับสนุนด้านวิศวกรรม ความสามารถในการปรับแต่ง การควบคุมคุณภาพ การทดสอบตัวอย่าง กำลังการผลิต และความพร้อมของผลิตภัณฑ์ในระยะยาว
สำหรับผู้ซื้อในภาคอุตสาหกรรม มูลค่าของบอร์ดแปลงค่ามีมากกว่าการแปลงสัญญาณพื้นฐาน SKY-TDM วางตำแหน่งโซลูชันให้เป็นส่วนหนึ่งของบริการบูรณาการจอแสดงผลทางอุตสาหกรรมที่กว้างขึ้น โดยสนับสนุนโครงการ OEM และ ODM ตั้งแต่การประเมินความเข้ากันได้จนถึงการผลิต
ข้อดีที่สำคัญ ได้แก่ :
วิธีการแบบครบวงจรนี้มีประโยชน์อย่างยิ่งสำหรับผู้ผลิต OEM ที่ต้องการบอร์ดแปลงที่ตรงกับ LCD เฉพาะมากกว่าบอร์ดพัฒนาทั่วไป ด้วยการยืนยันรุ่น LCD คำจำกัดความของอินเทอร์เฟซ ความละเอียด ตัวเชื่อมต่อ และข้อกำหนดทางกลไกเมื่อเริ่มต้นโครงการ วิศวกรสามารถลดความเสี่ยงด้านความเข้ากันได้ก่อนการผลิตจำนวนมาก
โซลูชันมาตรฐานได้รับการออกแบบสำหรับแผง TFT LCD ที่ใช้ร่วมกันได้โดยใช้อินเทอร์เฟซ TTL/RGB 50 พิน ความเข้ากันได้ที่แน่นอนขึ้นอยู่กับความละเอียดของพิน ไทม์มิ่ง ความละเอียด แรงดันไฟฟ้า และข้อกำหนดทางไฟฟ้าอื่นๆ ของ LCD
ใช่. สำหรับโครงการ OEM และ ODM สามารถปรับแต่งประเภทตัวเชื่อมต่อ การกำหนดพิน ความยาวสายเคเบิล และคำจำกัดความของอินเทอร์เฟซได้ตาม LCD เป้าหมายและโครงสร้างอุปกรณ์
ใช่. ความละเอียดและข้อกำหนดด้านเวลาของ LCD ที่แตกต่างกันสามารถประเมินได้สำหรับการกำหนดค่าฮาร์ดแวร์หรือเฟิร์มแวร์ที่สอดคล้องกัน วิศวกรควรจัดเตรียมรุ่น LCD หรือเอกสารข้อมูลที่แน่นอนสำหรับการประเมินความเข้ากันได้
ใช่. บอร์ดนี้ได้รับการออกแบบสำหรับการรวมจอแสดงผลทางอุตสาหกรรม และรองรับช่วงอุณหภูมิการทำงานที่ -20°C ถึง +70°C เค้าโครง PCB การออกแบบกำลังไฟ และสถาปัตยกรรมสัญญาณได้รับการปรับปรุงเพื่อการทำงานที่เสถียรในการใช้งานที่มีความต้องการสูง
ใช่. สามารถจัดเตรียมชุดสายเคเบิลที่ตรงกันได้ รวมถึงสายเคเบิล LVDS, สายไฟแบ็คไลท์, สายไฟ และสายรัดแบบกำหนดเองได้เมื่อจำเป็น
เวอร์ชันมาตรฐานรองรับอินพุต LVDS 8 บิตช่องเดียว ข้อกำหนด LVDS แบบช่องสัญญาณคู่สามารถประเมินได้สำหรับการพัฒนาบอร์ดแบบกำหนดเองตามข้อกำหนดด้านเวลาและอินเทอร์เฟซของ LCD เป้าหมาย
ใช่. ขอแนะนำอย่างยิ่งให้ประเมินตัวอย่างสำหรับโครงการอุตสาหกรรม การทดสอบบอร์ดคอนเวอร์ชันด้วยแผง LCD จริงและตัวควบคุมระบบสามารถตรวจสอบความเข้ากันได้ของสัญญาณ คุณภาพของภาพ เวลา การทำงานของแบ็คไลท์ และการรวมกลไกก่อนการผลิตในปริมาณมาก
หนึ่งบอร์ดแปลงสัญญาณ LVDS เป็น TTLอาจเป็นโซลูชันที่มีประสิทธิภาพเมื่อระบบที่ใช้ LVDS สมัยใหม่จำเป็นต้องทำงานร่วมกับแผง TTL/RGB TFT LCD ที่มีอยู่ ด้วยการรวมการแปลงสัญญาณที่เสถียร การออกแบบ PCB ที่เน้นอุตสาหกรรม การขับแบ็คไลท์ในตัว การปรับ VCOM และความสามารถในการปรับแต่ง ช่วยให้ OEM ลดความซับซ้อนในการรวมจอแสดงผล ในขณะเดียวกันก็ขยายการใช้งานฮาร์ดแวร์ LCD ที่มีอยู่ สำหรับโครงการที่ต้องการอินเทอร์เฟซแบบกำหนดเอง การประเมินความเข้ากันได้ของ LCD การจับคู่สายเคเบิล หรือการสนับสนุนการผลิต การเลือกพันธมิตรจอแสดงผลทางอุตสาหกรรมที่มีประสบการณ์สามารถทำให้การเปลี่ยนจากต้นแบบไปเป็นการผลิตจำนวนมากมีประสิทธิภาพมากขึ้น หากคุณกำลังมองหาผู้ผลิตและซัพพลายเออร์จีนที่เชื่อถือได้สำหรับการปรับแต่งบอร์ดแปลงสัญญาณ LVDS เป็น TTL, ติดต่อเรากับรุ่น LCD, ข้อกำหนดอินเทอร์เฟซ, ความละเอียด และข้อกำหนดของระบบของคุณ เพื่อหารือเกี่ยวกับโซลูชันที่เหมาะสมกับทีมวิศวกร สกาย-TDM
