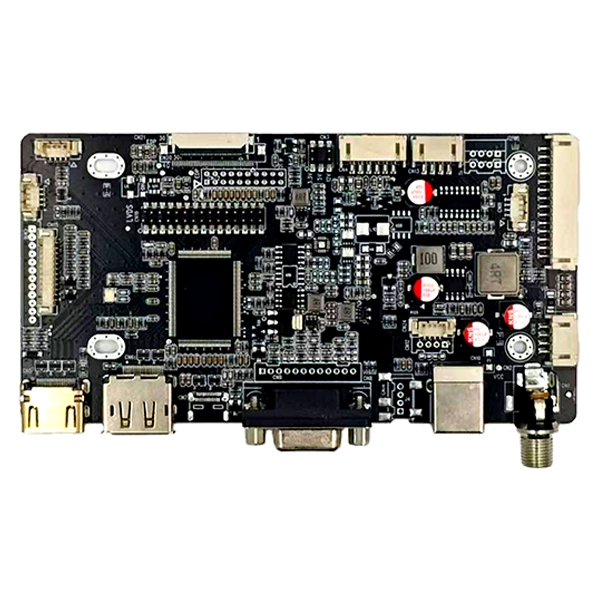

สกาย-TDMพัฒนาHDMI และ DP และ VGA และประเภท C ถึง LVDS EDP Interface AD Boardเพื่อช่วยให้ OEM ผู้วางระบบ และผู้ผลิตอุปกรณ์อุตสาหกรรมเชื่อมต่อแหล่งวิดีโอหลายแหล่งด้วยแผง LVDS หรือ eDP LCD ผ่านตัวควบคุมจอแสดงผลที่ยืดหยุ่นตัวเดียว ด้วยการรวมอินพุต HDMI, DisplayPort, VGA และ USB Type-C เข้ากับการกำหนดค่าเอาต์พุต LCD หลายแบบ บอร์ดจึงสามารถลดความซับซ้อนของฮาร์ดแวร์ในขณะที่รองรับแอปพลิเคชันการแสดงผลแบบฝังที่มีความต้องการสูง
ระบบจอแสดงผลอุตสาหกรรมสมัยใหม่มักต้องทำงานร่วมกับคอมพิวเตอร์โฮสต์ อินเทอร์เฟซกราฟิก และแผง LCD ที่แตกต่างกัน การใช้ตัวควบคุมแยกต่างหากสำหรับทุกอินเทอร์เฟซสามารถเพิ่มงานวิศวกรรม ความต้องการสินค้าคงคลัง และเวลาในการบูรณาการได้ บอร์ดไดรเวอร์ LCD แบบหลายอินเทอร์เฟซให้แนวทางที่เป็นประโยชน์มากขึ้นโดยการรวมอินพุตวิดีโอและเอาต์พุตการแสดงผลหลายรายการไว้ภายใน PCB ระดับอุตสาหกรรมเดียว
การกำหนดค่าอินเทอร์เฟซ HDMI, DP, VGA และ Type-C รองรับแพลตฟอร์มโฮสต์ที่หลากหลาย ในขณะที่เอาต์พุต LVDS และ eDP ทำให้คอนโทรลเลอร์เหมาะสำหรับสถาปัตยกรรม TFT LCD ที่แตกต่างกัน บอร์ดรองรับแรงดันไฟฟ้าของแผงที่กำหนดค่าได้ เอาต์พุตแบ็คไลท์ อุณหภูมิในการทำงานทางอุตสาหกรรม และบริการด้านวิศวกรรม OEM/ODM ทำให้เหมาะสำหรับ HMI อุตสาหกรรม อุปกรณ์ CNC อุปกรณ์ทางการแพทย์ ตู้คีออส ระบบวิชันซิสเต็ม และจอแสดงผลแบบฝัง
สารบัญ
เหตุใดจอแสดงผลทางอุตสาหกรรมจึงจำเป็นต้องมีอินเทอร์เฟซวิดีโอหลายตัว
บอร์ดควบคุมเชื่อมต่ออินเทอร์เฟซการแสดงผลที่แตกต่างกันอย่างไร
คุณสมบัติหลักของ Interface AD Board คืออะไร?
ตัวควบคุมการแสดงผลนี้สามารถใช้งานได้ที่ไหน?
OEM และ ODM รองรับการปรับปรุงการรวมจอแสดงผลอย่างไร
วิศวกรควรเลือกตัวควบคุมการแสดงผลที่เหมาะสมอย่างไร
เหตุใดจอแสดงผลทางอุตสาหกรรมจึงจำเป็นต้องมีอินเทอร์เฟซวิดีโอหลายตัว
โครงการแสดงผลทางอุตสาหกรรมไม่ค่อยมีสถาปัตยกรรมฮาร์ดแวร์ตัวเดียว เครื่องหนึ่งอาจใช้คอมพิวเตอร์อุตสาหกรรมที่มี DisplayPort อีกเครื่องอาจใช้ HDMI ในขณะที่อุปกรณ์รุ่นเก่าอาจยังคงใช้ VGA ที่ด้านจอแสดงผล โมดูล LCD อาจใช้ LVDS หรือ eDP ขึ้นอยู่กับรุ่น ความละเอียด ขนาด และการออกแบบ
สิ่งนี้ทำให้เกิดความท้าทายทางวิศวกรรมทั่วไป: แหล่งวิดีโอและแผง LCD ไม่จำเป็นต้องใช้อินเทอร์เฟซมาตรฐานเดียวกัน หากไม่มีตัวควบคุมที่ยืดหยุ่น วิศวกรอาจต้องการบอร์ดแปลงที่แตกต่างกันสำหรับโครงการที่แตกต่างกัน
ตัวควบคุมการแสดงผลแบบหลายอินพุตสามารถทำให้สถาปัตยกรรมนี้ง่ายขึ้นโดยการสนับสนุน:
- แหล่งวิดีโอ HDMI สำหรับระบบโฮสต์ดิจิทัลทั่วไป
- DisplayPort สำหรับคอมพิวเตอร์อุตสาหกรรมสมัยใหม่และแพลตฟอร์มแบบฝัง
- VGA สำหรับคอมพิวเตอร์รุ่นเก่าและอุปกรณ์อัพเกรด
- USB Type-C พร้อมโหมด DP Alt สำหรับแพลตฟอร์มคอมพิวเตอร์ขนาดกะทัดรัดที่เข้ากันได้
- เอาต์พุต LVDS สำหรับแผง TFT LCD อุตสาหกรรมที่เข้ากันได้
- เอาต์พุต eDP สำหรับสถาปัตยกรรม LCD ประสิทธิภาพสูงรุ่นใหม่
สำหรับโครงการ OEM ความยืดหยุ่นนี้สามารถช่วยลดความจำเป็นในการออกแบบอุปกรณ์อิเล็กทรอนิกส์ของจอแสดงผลใหม่ทุกครั้งที่แพลตฟอร์มโฮสต์เปลี่ยนแปลง
บอร์ดควบคุมเชื่อมต่ออินเทอร์เฟซการแสดงผลที่แตกต่างกันอย่างไร
บทบาทพื้นฐานของไดรเวอร์ LCD หรือบอร์ด AD คือการรับข้อมูลวิดีโอจากอุปกรณ์โฮสต์ ประมวลผลสัญญาณ และส่งสัญญาณการแสดงผลที่เหมาะสมไปยังแผง LCD ที่เลือก อินเทอร์เฟซฝั่งโฮสต์และอินเทอร์เฟซฝั่งแผงไม่จำเป็นต้องเหมือนกัน
ในการกำหนดค่านี้ ฟังก์ชั่น HDMI, DP, VGA และ Type-C เป็นตัวเลือกอินพุตวิดีโอ ตัวควบคุมจะประมวลผลสัญญาณเหล่านี้และให้เอาต์พุต LVDS หรือ eDP ตามสถาปัตยกรรมแผงที่เชื่อมต่อ
บอร์ดรองรับ LVDS 8 บิตแบบดูอัลแชนเนลและการกำหนดค่า eDP หลายรูปแบบ รวมถึงตัวเลือก FPC 20 พิน 30 พิน และ 40 พิน ทำให้ความเข้ากันได้ของแผงควบคุมเป็นส่วนสำคัญของการรวมระบบ วิศวกรควรตรวจสอบรุ่น LCD, ความละเอียด, ประเภทอินเทอร์เฟซ, ความละเอียดของพิน, แรงดันไฟฟ้าของแผง, ข้อกำหนดของแบ็คไลท์ และการกำหนดค่าเฟิร์มแวร์ก่อนการผลิต
ตัวอย่างเช่น ผู้รวมระบบที่อัปเกรดเครื่องจักรอุตสาหกรรมที่ใช้ VGA รุ่นเก่าอาจยังคงรักษาสถาปัตยกรรม LCD ที่มีอยู่ไว้ได้ในขณะที่ใช้ตัวควบคุมที่ยอมรับอินพุต VGA ในทางกลับกัน ระบบฝังตัวใหม่สามารถใช้ HDMI, DP หรืออินพุต Type-C ที่รองรับในขณะที่ขับเคลื่อนแผง eDP
คุณสมบัติหลักของ Interface AD Board คืออะไร?
1. ตัวเลือกอินพุตวิดีโอหลายตัว
บอร์ดนี้รวมอินพุตวิดีโอ HDMI, DisplayPort, VGA และ USB Type-C สถาปัตยกรรมหลายอินเทอร์เฟซนี้ช่วยให้นักพัฒนาอุปกรณ์มีอิสระมากขึ้นในการเลือกคอมพิวเตอร์อุตสาหกรรม บอร์ดฝังตัว และอุปกรณ์โฮสต์
2. ความเข้ากันได้ของจอแสดงผล LVDS และ eDP
การรองรับทั้ง LVDS และ eDP ทำให้คอนโทรลเลอร์เหมาะสำหรับเทคโนโลยี TFT LCD รุ่นต่างๆ การกำหนดค่าที่ใช้งานได้ประกอบด้วยอินเทอร์เฟซ LVDS 8 บิตแบบดูอัลแชนเนล รวมถึงอินเทอร์เฟซ eDP 20 พิน 30 พิน และ 40 พิน
3. การกำหนดค่าพลังงานที่ยืดหยุ่น
คอนโทรลเลอร์รองรับตัวเลือกแรงดันไฟฟ้าแผง 3.3V, 5V และ 12V ตัวเลือกเอาต์พุตแบ็คไลท์ ได้แก่ 5V, 12V และ 24V ความยืดหยุ่นนี้มีประโยชน์เมื่อรวมโมดูล LCD เข้ากับข้อกำหนดทางไฟฟ้าที่แตกต่างกัน
4. ความสามารถในการดำเนินงานทางอุตสาหกรรม
ช่วงอุณหภูมิการทำงานที่ระบุคือ -20°C ถึง 80°C การออกแบบยังรวมส่วนประกอบระดับอุตสาหกรรม การออกแบบพลังงานกระเพื่อมต่ำ และการป้องกัน ESD ที่ได้รับการปรับปรุงสำหรับสภาพแวดล้อมอุปกรณ์ที่มีความต้องการสูง
5. ฟังก์ชั่นการประมวลผลและการขยายภาพ
ข้อมูลผลิตภัณฑ์ระบุหน่วยความจำ DDR ออนบอร์ด การประมวลผล FRC และการหมุนภาพ 180° ฟังก์ชันเหล่านี้มีประโยชน์ในจอแสดงผลแบบฝังซึ่งจำเป็นต้องปรับการวางแนวภาพและการประมวลผลจอแสดงผลให้เข้ากับการติดตั้งทางกายภาพ
ข้อกำหนดทางเทคนิคหลักคืออะไร?
ตารางต่อไปนี้สรุปข้อกำหนดหลักที่มีให้สำหรับคอนโทรลเลอร์จอแสดงผลแบบหลายอินเทอร์เฟซนี้:
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| อินพุตวิดีโอ | HDMI, ดิสเพลย์พอร์ต (DP), VGA, Type-C |
| แสดงผลเอาท์พุต | LVDS และ eDP |
| อินเทอร์เฟซ eDP | FPC 20 พิน / 30 พิน / 40 พิน |
| เอาต์พุต LVDS | LVDS 8 บิตแบบดูอัลแชนเนล |
| แรงดันไฟฟ้าของแผง | 3.3V / 5V / 12V |
| เอาต์พุตแบ็คไลท์ | 5V / 12V / 24V |
| เครื่องขยายเสียง | 3วัตต์ × 2 |
| แรงดันไฟฟ้าขาเข้า | 8V-28V |
| อุณหภูมิในการทำงาน | -20°ซ ถึง 80°ซ |
เนื่องจากแผง LCD สามารถมีคำจำกัดความของพินที่แตกต่างกันได้แม้ว่าจะใช้มาตรฐานอินเทอร์เฟซทั่วไปเดียวกัน วิศวกรจึงควรถือว่าข้อกำหนดดังกล่าวเป็นจุดเริ่มต้นในการตรวจสอบความเข้ากันได้ แทนที่จะคิดว่าทุกแผงสามารถใช้แทนกันได้โดยตรง
ตัวควบคุมการแสดงผลนี้สามารถใช้งานได้ที่ไหน?
การรวมกันของอินพุตวิดีโอหลายตัวและเอาต์พุต LVDS/eDP ทำให้คอนโทรลเลอร์ประเภทนี้เหมาะสำหรับการใช้งานจอแสดงผลทางอุตสาหกรรมและแบบฝังที่หลากหลาย
เทอร์มินัล HMI อุตสาหกรรม
อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรมักต้องทำงานอย่างต่อเนื่องในขณะที่เชื่อมต่อคอมพิวเตอร์อุตสาหกรรมเข้ากับจอแสดงผล TFT LCD ตัวเลือกอินพุตวิดีโอที่ยืดหยุ่นช่วยลดความยุ่งยากในการเลือกแพลตฟอร์มฮาร์ดแวร์และการอัพเกรดอุปกรณ์
อินเทอร์เฟซของเครื่อง CNC
ระบบ CNC อาจใช้ฮาร์ดแวร์คอมพิวเตอร์รุ่นต่างๆ ตัวควบคุมหลายอินเทอร์เฟซสามารถช่วยเชื่อมต่อแหล่งวิดีโอรุ่นเก่าหรือสมัยใหม่ด้วยแผง LCD ที่เหมาะสม
การแสดงอุปกรณ์ทางการแพทย์
อุปกรณ์วินิจฉัยทางการแพทย์และห้องปฏิบัติการอาจต้องการการทำงานของจอแสดงผลที่มีความเสถียรและการกำหนดค่า LCD ที่จับคู่กันอย่างระมัดระวัง การทดสอบความเข้ากันได้ของแผงควบคุมและพารามิเตอร์การแสดงผลที่ปรับแต่งเองจึงมีความสำคัญในระหว่างการรวมระบบ
ระบบวิชันซิสเต็ม
อุปกรณ์วิชันซิสเต็มมักรวมคอมพิวเตอร์อุตสาหกรรม กล้อง หน่วยประมวลผล และจอแสดงผลของผู้ปฏิบัติงานเข้าด้วยกัน อินเทอร์เฟซวิดีโอที่ยืดหยุ่นช่วยให้ระบบย่อยการแสดงผลสามารถรองรับการกำหนดค่าโฮสต์ที่แตกต่างกันได้
จอภาพและคีออสก์แบบเปิดเฟรม
หน้าจอเทอร์มินัลแบบบริการตนเอง คีออสก์ และจอภาพแบบเปิดอาจใช้ขนาด LCD และแพลตฟอร์มโฮสต์ที่แตกต่างกัน คอนโทรลเลอร์ที่กำหนดค่าได้สามารถช่วยให้ผู้ผลิตกำหนดมาตรฐานส่วนหนึ่งของสถาปัตยกรรมการแสดงผลของตนในทุกผลิตภัณฑ์ต่างๆ
OEM และ ODM รองรับการปรับปรุงการรวมจอแสดงผลอย่างไร
การเลือกบอร์ดไดรเวอร์ LCD ไม่ได้ขึ้นอยู่กับประเภทของตัวเชื่อมต่อเท่านั้น การรวมที่ประสบความสำเร็จขึ้นอยู่กับการจับคู่คอนโทรลเลอร์กับแผง LCD และสถาปัตยกรรมระบบที่แน่นอน
สำหรับโครงการ OEM และ ODM การสนับสนุนด้านวิศวกรรมอาจรวมถึง:
- การตรวจสอบความเข้ากันได้ของแผง LCD
- การเพิ่มประสิทธิภาพและการปรับแต่งเฟิร์มแวร์
- การแก้ไข EDID
- การปรับพารามิเตอร์แบ็คไลท์
- การออกแบบสายเคเบิล LVDS และ eDP แบบกำหนดเอง
- การพิมพ์โลโก้ PCB สำหรับอุปกรณ์ที่ปรับแต่งเอง
- การจับคู่ข้อกำหนดแรงดันไฟฟ้าของแผงและแบ็คไลท์
บริการเหล่านี้มีประโยชน์อย่างยิ่งเมื่อลูกค้าต้องการชุดจอแสดงผลที่ปรับแต่งเอง แทนที่จะเป็นบอร์ดควบคุมทั่วไป แทนที่จะถือว่า LCD, บอร์ดควบคุม, สายเคเบิล และไฟแบ็คไลท์เป็นส่วนประกอบอิสระ ระบบการแสดงผลที่สมบูรณ์สามารถประเมินได้ว่าเป็นโซลูชันแบบครบวงจร
สำหรับโครงการที่กำหนดเอง ผู้ซื้อควรเตรียมหมายเลขรุ่น LCD, อินพุตวิดีโอที่ต้องการ, กำลังไฟฟ้าเข้า, ข้อกำหนดของแบ็คไลท์, ปริมาณต่อปีโดยประมาณ และข้อกำหนดของเฟิร์มแวร์หรือ OEM ก่อนการประเมินทางเทคนิค
วิศวกรควรเลือกตัวควบคุมการแสดงผลที่เหมาะสมอย่างไร
ก่อนที่จะซื้อบอร์ดควบคุม วิศวกรควรตรวจสอบพารามิเตอร์ทางเทคนิคหลายประการ แทนที่จะเลือกบอร์ดตามลักษณะของขั้วต่อภายนอกเพียงอย่างเดียว
- ยืนยันอินเทอร์เฟซ LCDตรวจสอบว่าแผงควบคุมใช้ LVDS หรือ eDP และระบุการกำหนดค่าตัวเชื่อมต่อและพินที่แน่นอน
- ตรวจสอบแรงดันไฟฟ้าของแผงตรวจสอบว่า LCD ต้องใช้ไฟ 3.3V, 5V หรือ 12V
- ตรวจสอบแสงไฟยืนยันแรงดันไฟแบ็คไลท์ที่ต้องการ เปิดใช้งานสัญญาณ และข้อกำหนด PWM
- ตรวจสอบแหล่งที่มาของวิดีโอระบุว่าโฮสต์ใช้ HDMI, DP, VGA หรือโหมด Alt DP Type-C ที่เข้ากันได้
- ยืนยันความละเอียดและกำหนดเวลาเฟิร์มแวร์ตัวควบคุมต้องเข้ากันได้กับพารามิเตอร์การแสดงผลของแผงเป้าหมาย
- ประเมินสภาพแวดล้อมการทำงานอุณหภูมิ, ESD, ความเสถียรของกำลัง และข้อกำหนดในการใช้งานต่อเนื่องควรได้รับการพิจารณาสำหรับอุปกรณ์อุตสาหกรรม
- หารือเกี่ยวกับข้อกำหนดการปรับแต่งสำหรับการผลิต OEM ควรยืนยันการกำหนดค่าสายเคเบิล เฟิร์มแวร์ เครื่องหมาย PCB และการจับคู่แผงก่อนการผลิตจำนวนมาก
รายการตรวจสอบนี้ช่วยลดปัญหาความเข้ากันได้ในระหว่างการทดสอบต้นแบบและการใช้งานจริง
คำถามที่พบบ่อย
คำถามที่ 1: บอร์ดรองรับทั้งแผง LVDS และ eDP LCD หรือไม่?
ใช่. คอนโทรลเลอร์ได้รับการออกแบบให้รองรับทั้งแผง LVDS และ eDP TFT LCD การกำหนดค่าที่ใช้ได้ประกอบด้วยตัวเลือก LVDS และ eDP 8 บิตแบบช่องสัญญาณคู่พร้อมอินเทอร์เฟซ FPC 20 พิน 30 พิน และ 40 พิน
คำถามที่ 2: รองรับอินพุตวิดีโอใดบ้าง
บอร์ดรองรับอินพุตวิดีโอ HDMI, DisplayPort, VGA และ USB Type-C การทำงานของวิดีโอ Type-C ขึ้นอยู่กับอุปกรณ์โฮสต์ที่รองรับฟังก์ชันการทำงานของโหมด DisplayPort Alt ที่เหมาะสม
Q3: มีแรงดันไฟฟ้าแผงใดบ้าง?
ตัวเลือกแรงดันไฟฟ้าแผงที่ระบุคือ 3.3V, 5V และ 12V ควรเลือกการตั้งค่าที่เหมาะสมตามข้อกำหนดแผง LCD เป้าหมาย
คำถามที่ 4: สามารถปรับแต่งคอนโทรลเลอร์สำหรับโครงการ OEM ได้หรือไม่
ใช่. การสนับสนุนการปรับแต่งอาจรวมถึงการตรวจสอบความเข้ากันได้ของ LCD, การเพิ่มประสิทธิภาพเฟิร์มแวร์, การแก้ไข EDID, การปรับพารามิเตอร์แบ็คไลท์, สายเคเบิล LVDS/eDP แบบกำหนดเอง และการพิมพ์โลโก้ PCB
Q5: ควรให้ข้อมูลอะไรบ้างก่อนขอใบเสนอราคา
ขอแนะนำให้ระบุรุ่นแผง LCD, อินพุตวิดีโอที่ต้องการ, แรงดันไฟฟ้าอินพุต, ข้อกำหนดของแบ็คไลท์, ปริมาณต่อปีที่คาดหวัง และข้อกำหนดในการปรับแต่ง OEM หรือเฟิร์มแวร์ใดๆ รายละเอียดเหล่านี้ช่วยให้ทีมวิศวกรประเมินความเข้ากันได้ได้แม่นยำยิ่งขึ้น
การซื้อกลับบ้านครั้งสุดท้าย
ตัวควบคุมการแสดงผลหลายอินเทอร์เฟซที่ยืดหยุ่นช่วยลดความยุ่งยากในการเชื่อมต่อระหว่างแหล่งวิดีโอสมัยใหม่และรุ่นเก่ากับแผง TFT LCD อุตสาหกรรมรุ่นต่างๆ ด้วยอินพุต HDMI, DisplayPort, VGA และ Type-C รวมกับเอาต์พุต LVDS และ eDP โซลูชันนี้สามารถรองรับแอปพลิเคชัน HMI, CNC, การแพทย์, คีออสก์, การขนส่ง และจอแสดงผลแบบฝังในอุตสาหกรรมที่หลากหลาย พลังงานของแผงที่กำหนดค่าได้ ตัวเลือกแบ็คไลท์ ช่วงอุณหภูมิอุตสาหกรรม และบริการทางวิศวกรรม OEM/ODM ยังสนับสนุนโครงการแสดงผลที่ปรับแต่งเพิ่มเติมอีกด้วย
