บอร์ด AD อินเทอร์เฟซ 2-HDMI เป็น LVDS TTL ช่วยให้การรวม LCD อุตสาหกรรมง่ายขึ้นได้อย่างไร

เมื่ออุปกรณ์อุตสาหกรรมต้องการอินพุตวิดีโอที่ยืดหยุ่นและการเชื่อมต่อ TFT LCD ที่เชื่อถือได้2-HDMI to LVDS TTL อินเทอร์เฟซ AD Boardจากสกาย-TDMมอบโซลูชันคอนโทรลเลอร์ที่ใช้งานได้จริง ออกแบบมาเพื่อการรวมจอแสดงผลทางอุตสาหกรรม รองรับอินพุต HDMI คู่, เอาต์พุต LVDS และ TTL, เฟิร์มแวร์ที่กำหนดค่าได้ และแผง LCD ขนาดตั้งแต่ 7 ถึง 32 นิ้ว ช่วยให้นักพัฒนา OEM ลดความซับซ้อนในการรวมฮาร์ดแวร์และลดความพยายามในการพัฒนา

ตัวควบคุมการแสดงผลต้องทำมากกว่าการแปลงสัญญาณวิดีโอ โดยจะต้องสอดคล้องกับอินเทอร์เฟซ LCD รักษาการส่งผ่านภาพที่เสถียร รองรับการกำหนดเวลาของแผงที่ต้องการ และยังคงเชื่อถือได้ตลอดวงจรการใช้งานของอุปกรณ์ ที่2-HDMI to LVDS TTL อินเทอร์เฟซ AD Boardได้รับการออกแบบตามข้อกำหนดในทางปฏิบัติเหล่านี้ การยอมรับแหล่งวิดีโอ HDMI สองแหล่งและมอบอินเทอร์เฟซเอาต์พุต LVDS หรือ RGB TTL ช่วยให้นักออกแบบอุปกรณ์มีความยืดหยุ่นมากขึ้นในการเลือกแผง TFT LCD อุตสาหกรรม เฟิร์มแวร์ที่กำหนดค่าได้ยังสามารถปรับให้เข้ากับความละเอียด เวลา คำจำกัดความของอินเทอร์เฟซ การควบคุมแบ็คไลท์ การตั้งค่า OSD และข้อกำหนดอื่นๆ ของโปรเจ็กต์ ทำให้บอร์ดนี้เหมาะสำหรับระบบอัตโนมัติทางอุตสาหกรรม อุปกรณ์ทางการแพทย์ ตู้บริการตนเอง ป้ายดิจิทัล อุปกรณ์การขนส่ง และระบบแสดงผลแบบฝัง

สารบัญ

1. บอร์ด AD อินเทอร์เฟซ 2-HDMI ถึง LVDS TTL คืออะไร
2. เหตุใดอินพุต HDMI คู่จึงมีความสำคัญในจอแสดงผลทางอุตสาหกรรม
3. เอาต์พุต LVDS และ TTL ปรับปรุงความเข้ากันได้ของ LCD ได้อย่างไร
4. คุณสมบัติหลักที่ต้องพิจารณาคืออะไร?
5. ตัวควบคุมการแสดงผลนี้สามารถใช้งานได้ที่ไหน?
6. มันทำให้การรวมจอแสดงผล OEM ง่ายขึ้นได้อย่างไร
7. ภาพรวมทางเทคนิคของบอร์ดควบคุม
8. คำถามที่พบบ่อย
9. รับโซลูชันจอภาพอุตสาหกรรมแบบกำหนดเอง

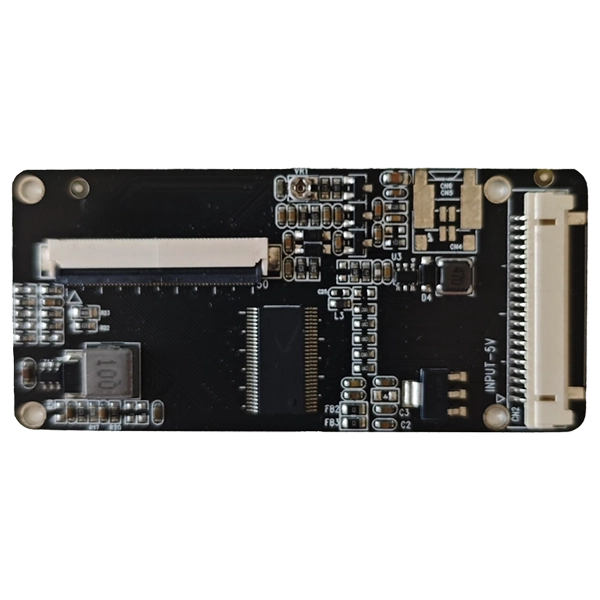

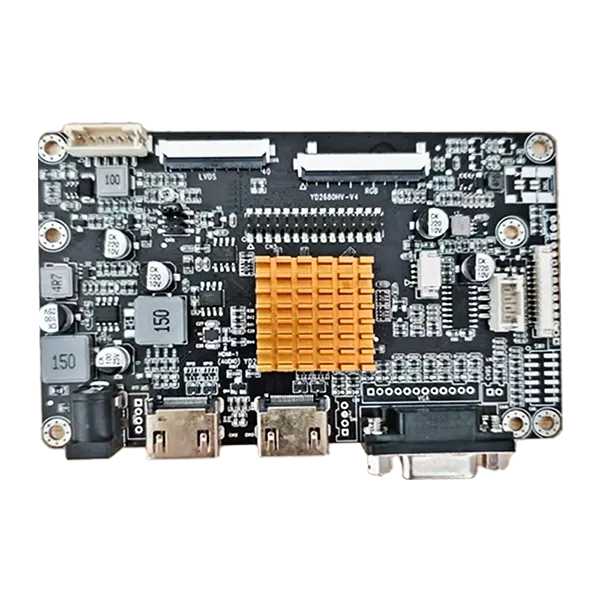

บอร์ด AD อินเทอร์เฟซ 2-HDMI ถึง LVDS TTL คืออะไร

บอร์ด Display AD หรือที่เรียกกันทั่วไปว่าบอร์ดคอนโทรลเลอร์ LCD ทำหน้าที่เป็นจุดเชื่อมต่อระหว่างแหล่งวิดีโอและแผง LCD ในอุปกรณ์อุตสาหกรรม แหล่งวิดีโออาจให้สัญญาณ HDMI ในขณะที่แผง TFT LCD ที่เลือกอาจต้องใช้อินเทอร์เฟซ LVDS หรือ TTL คอนโทรลเลอร์จะแปลและประมวลผลสัญญาณวิดีโอขาเข้าเพื่อให้สามารถส่งไปยังอินเทอร์เฟซ LCD ที่เหมาะสมได้

ที่2-HDMI to LVDS TTL อินเทอร์เฟซ AD Boardได้รับการออกแบบมาโดยเฉพาะสำหรับการบูรณาการประเภทนี้ รองรับอินพุตวิดีโอ HDMI สองช่องและสามารถให้เอาต์พุต LVDS หรือ RGB TTL สำหรับแผง TFT LCD อุตสาหกรรมที่เข้ากันได้ ตามข้อกำหนดของผลิตภัณฑ์ สามารถกำหนดค่าสำหรับจอแสดงผล TFT อุตสาหกรรมได้ตั้งแต่ประมาณ 7 ถึง 32 นิ้ว ขึ้นอยู่กับข้อกำหนดเฉพาะของแผง

สำหรับโครงการ OEM วิธีการนี้สามารถลดความจำเป็นในการออกแบบอุปกรณ์อิเล็กทรอนิกส์ของจอภาพใหม่ทั้งหมดเมื่อเปลี่ยนรุ่นแผงควบคุมหรือการกำหนดค่าอุปกรณ์ วิศวกรสามารถเลือกการกำหนดค่าคอนโทรลเลอร์ที่เหมาะสม และตรวจสอบความละเอียด เวลา คำจำกัดความของอินเทอร์เฟซ และข้อกำหนดด้านพลังงานของ LCD แทน

เหตุใดอินพุต HDMI คู่จึงมีความสำคัญในจอแสดงผลทางอุตสาหกรรม

ระบบอุตสาหกรรมใช้แหล่งวิดีโอหลายแหล่งมากขึ้น ตัวอย่างเช่น เครื่องจักรอาจจำเป็นต้องแสดงข้อมูลจากคอมพิวเตอร์ในขณะเดียวกันก็รับสัญญาณจากกล้องอุตสาหกรรม ระบบตรวจสอบ คอมพิวเตอร์ฝังตัว หรือหน่วยประมวลผลรอง

คอนโทรลเลอร์ที่มีอินพุต HDMI สองช่องช่วยให้เชื่อมต่อแหล่งวิดีโอดิจิทัลสองแหล่งได้อย่างสะดวกและสลับระหว่างแหล่งสัญญาณเหล่านั้น สิ่งนี้สามารถทำให้สถาปัตยกรรมระบบมีความยืดหยุ่นมากขึ้นโดยไม่ต้องมีอุปกรณ์สวิตชิ่งภายนอกเพิ่มเติมในทุกแอปพลิเคชัน

• แหล่งวิดีโอหลายแหล่ง:อินพุต HDMI สองช่องช่วยให้ระบบมีความยืดหยุ่นมากขึ้น
• บูรณาการระบบ:การสลับแหล่งวิดีโอสามารถรวมเข้ากับสถาปัตยกรรมการแสดงผลได้
• การอัพเกรดอุปกรณ์:ระบบที่มีอยู่สามารถปรับให้เข้ากับแหล่งวิดีโอที่ใช้ HDMI ใหม่ได้
• ความยืดหยุ่นในการออกแบบ:วิศวกรสามารถสร้างระบบการแสดงผลโดยใช้การกำหนดค่าแหล่งที่มาต่างๆ

คุณลักษณะนี้มีประโยชน์อย่างยิ่งสำหรับระบบ HMI อุตสาหกรรม สถานีควบคุม อุปกรณ์ตรวจสอบ ตู้ และผลิตภัณฑ์อื่นๆ ที่ความยืดหยุ่นของแหล่งที่มาในการแสดงผลเป็นสิ่งสำคัญ

เอาต์พุต LVDS และ TTL ปรับปรุงความเข้ากันได้ของ LCD ได้อย่างไร

แผง LCD ไม่ได้ใช้อินเทอร์เฟซทางไฟฟ้าเหมือนกันทั้งหมด อินเทอร์เฟซที่พบบ่อยสองอินเทอร์เฟซในการใช้งาน TFT อุตสาหกรรมคือ LVDS และ TTL/RGB การเลือกอินเทอร์เฟซคอนโทรลเลอร์ที่ไม่ถูกต้องอาจทำให้เกิดความไม่เข้ากัน ภาพที่ไม่เสถียร หรือการออกแบบฮาร์ดแวร์ใหม่เพิ่มเติม

การรองรับทั้งเอาต์พุต LVDS และ TTL ช่วยให้นักออกแบบระบบมีทางเลือกมากขึ้นเมื่อเลือกแผง LCD ที่เข้ากันได้ การเชื่อมต่อ LVDS ของคอนโทรลเลอร์มีคู่สัญญาณดิฟเฟอเรนเชียลเฉพาะ ในขณะที่อินเทอร์เฟซ TTL จะให้ข้อมูล RGB และสัญญาณการซิงโครไนซ์สำหรับแผงควบคุมที่เข้ากันได้

วิศวกรควรยืนยันรุ่น LCD, ความละเอียด, พารามิเตอร์เวลา, ข้อกำหนดด้านแรงดันไฟฟ้า, การกำหนดค่าตัวเชื่อมต่อ และการกำหนดพินให้แน่ชัดเสมอก่อนการผลิต ความเข้ากันได้ของอินเทอร์เฟซขึ้นอยู่กับข้อกำหนดเฉพาะของพาเนลที่สมบูรณ์มากกว่าชื่ออินเทอร์เฟซเพียงอย่างเดียว

คุณสมบัติหลักที่ต้องพิจารณาคืออะไร?

การเลือกคอนโทรลเลอร์ LCD อุตสาหกรรมต้องการมากกว่าการตรวจสอบว่าขั้วต่ออินพุตและเอาต์พุตตรงกันหรือไม่ ข้อมูลจำเพาะทางไฟฟ้า การกำหนดค่าเฟิร์มแวร์ ระยะเวลาของแผง ข้อกำหนดแบ็คไลท์ และข้อควรพิจารณาในการจ่ายไฟในระยะยาว ล้วนส่งผลต่อความน่าเชื่อถือของโครงการ

อินพุตวิดีโอ HDMI คู่

อินพุต HDMI สองช่องช่วยให้นักออกแบบอุปกรณ์สามารถเชื่อมต่อแหล่งสัญญาณวิดีโอดิจิทัลหลายแหล่ง และเลือกแหล่งสัญญาณที่เหมาะสมตามความต้องการของระบบ

รองรับเอาต์พุต LVDS และ TTL

การรองรับเอาต์พุตทั้งสองประเภทจะขยายช่วงของแผง TFT LCD ที่เข้ากันได้ และสามารถลดการออกแบบฮาร์ดแวร์ใหม่เมื่อโครงการ OEM ใช้การกำหนดค่าการแสดงผลที่แตกต่างกัน

การกำหนดค่าเฟิร์มแวร์ที่ยืดหยุ่น

เฟิร์มแวร์สามารถปรับแต่งตามความละเอียดของ LCD พารามิเตอร์เวลา คำจำกัดความของอินเทอร์เฟซ ข้อกำหนด OSD โลโก้เริ่มต้น และการตั้งค่าเฉพาะแอปพลิเคชันอื่นๆ สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับอุปกรณ์ OEM และ ODM ซึ่งการกำหนดค่าคอนโทรลเลอร์มาตรฐานอาจไม่เพียงพอ

การออกแบบที่เน้นอุตสาหกรรม

บอร์ดนี้ได้รับการออกแบบสำหรับการใช้งานในอุตสาหกรรมอย่างต่อเนื่อง โดยคำนึงถึงการออกแบบที่มุ่งเน้นไปที่การประมวลผลสัญญาณที่เสถียร การลดสัญญาณรบกวน ความพร้อมใช้งานของส่วนประกอบ และการทำงานในระยะยาว

การบูรณาการที่กะทัดรัด

บอร์ดควบคุมเฉพาะสามารถทำให้สถาปัตยกรรมการแสดงผลภายในของอุปกรณ์ฝังตัวง่ายขึ้น ช่วยให้วิศวกรจัดการการเชื่อมต่อ LCD การควบคุมแบ็คไลท์ การแปลงสัญญาณ และฟังก์ชันการแสดงผลที่เกี่ยวข้องภายในแพลตฟอร์มฮาร์ดแวร์ที่กำหนด

ตัวควบคุมการแสดงผลนี้สามารถใช้งานได้ที่ไหน?

เนื่องจากคอนโทรลเลอร์รวมความยืดหยุ่นของอินพุต HDMI เข้ากับตัวเลือกเอาต์พุต LVDS และ TTL LCD จึงสามารถให้บริการแอปพลิเคชันการแสดงผลแบบฝังและแบบอุตสาหกรรมได้หลากหลาย

การกำหนดค่าที่เหมาะสมขึ้นอยู่กับสภาพแวดล้อมการทำงานของอุปกรณ์ รุ่น LCD แหล่งวิดีโอ ความละเอียด พื้นที่เชิงกล และสถาปัตยกรรมพลังงาน ด้วยเหตุนี้ การตรวจสอบทางวิศวกรรมจึงควรเสร็จสิ้นก่อนการผลิตจำนวนมาก

มันทำให้การรวมจอแสดงผล OEM ง่ายขึ้นได้อย่างไร

การรวมจอแสดงผลอาจกลายเป็นเรื่องยากเมื่อโครงการ OEM ต้องใช้แผง LCD, หน้าจอสัมผัส, ตัวควบคุม, สายเคเบิล, เฟิร์มแวร์, ไฟแบ็คไลท์ และโครงสร้างทางกลในการทำงานร่วมกัน บอร์ดควบคุมที่สามารถกำหนดค่าได้รอบๆ จอ LCD เป้าหมายสามารถลดความท้าทายในการบูรณาการเหล่านี้บางส่วนได้

สกาย-TDM ให้บริการด้านวิศวกรรมการแสดงผล ซึ่งครอบคลุมการเลือก LCD, การกำหนดค่าคอนโทรลเลอร์, การปรับแต่งหน้าจอสัมผัส, การเชื่อมด้วยแสง, กระจกครอบ, สายอินเทอร์เฟซ และข้อกำหนดในการรวมจอแสดงผลที่เกี่ยวข้อง ระบบการจัดการคุณภาพประกอบด้วยการรับรอง ISO 9001, ISO 13485 และ IATF 16949 ในขณะที่บอร์ดควบคุมผ่านการทดสอบการทำงานก่อนจัดส่งตามข้อมูลผลิตภัณฑ์ของบริษัท

สำหรับลูกค้า OEM และ ODM การสนับสนุนด้านวิศวกรรมอาจรวมถึง:

• ความละเอียดของจอ LCD และการกำหนดค่าเวลา
• การทำแผนที่พิน LVDS และการปรับเวลา TTL
• การเพิ่มประสิทธิภาพเฟิร์มแวร์
• การควบคุมแสงพื้นหลังและความสว่าง
• การกำหนดค่าภาษา OSD
• การปรับแต่งโลโก้เริ่มต้น
• การกำหนดค่าพินสายเคเบิลและตัวเชื่อมต่อ
• ข้อกำหนดในการติดตั้งทางกล
• การจับคู่ LCD และแผงสัมผัส

วิธีการบูรณาการนี้สามารถเป็นประโยชน์อย่างยิ่งสำหรับโครงการที่ความเข้ากันได้ของจอแสดงผลและความพร้อมใช้งานของส่วนประกอบในระยะยาวเป็นข้อพิจารณาในการออกแบบที่สำคัญ

ภาพรวมทางเทคนิคของบอร์ดควบคุม

ตารางต่อไปนี้สรุปคุณลักษณะที่สำคัญของโซลูชันตัวควบคุมนี้ และอธิบายความเกี่ยวข้องในทางปฏิบัติระหว่างการพัฒนาระบบการแสดงผล

ควรตรวจสอบคำจำกัดความพินจริงและการกำหนดค่าทางไฟฟ้ากับเอกสารข้อมูล LCD เป้าหมายเสมอ ตัวอย่างเช่น อินเทอร์เฟซ LVDS ใช้คู่สัญญาณ TX แบบดิฟเฟอเรนเชียล ในขณะที่อินเทอร์เฟซ TTL ประกอบด้วยข้อมูล RGB, DE, VS, HS, DCLK และสัญญาณควบคุมที่เกี่ยวข้อง การแมปพินที่ถูกต้องถือเป็นสิ่งสำคัญสำหรับการรวมที่ประสบความสำเร็จ

คำถามที่พบบ่อย

1. แผง LCD ใดบ้างที่สามารถเชื่อมต่อกับคอนโทรลเลอร์นี้ได้?

คอนโทรลเลอร์สามารถกำหนดค่าสำหรับแผง TFT LCD อุตสาหกรรมได้หลากหลายโดยใช้อินเทอร์เฟซ LVDS หรือ TTL ที่เข้ากันได้ แผงในช่วงประมาณ 7–32 นิ้วสามารถรองรับได้ ขึ้นอยู่กับรุ่นเฉพาะและข้อกำหนดทางไฟฟ้า การให้หมายเลขรุ่น LCD ช่วยให้ทีมวิศวกรสามารถตรวจสอบความเข้ากันได้ได้

2. สามารถปรับแต่งเฟิร์มแวร์สำหรับโครงการ OEM ได้หรือไม่?

ใช่. การปรับแต่งเฟิร์มแวร์สามารถครอบคลุมความละเอียดของ LCD, พารามิเตอร์เวลา, คำจำกัดความของอินเทอร์เฟซ, การตั้งค่า OSD, โลโก้เริ่มต้นระบบ และข้อกำหนดเฉพาะอื่นๆ ของโปรเจ็กต์

3. บอร์ดรองรับทั้งแผง LVDS และ TTL LCD หรือไม่?

ใช่. คอนโทรลเลอร์ได้รับการออกแบบเพื่อให้มีตัวเลือกเอาต์พุตทั้ง LVDS และ RGB TTL ทำให้สามารถรองรับการกำหนดค่า TFT LCD อุตสาหกรรมต่างๆ ที่เข้ากันได้

4. สามารถเชื่อมต่อแหล่งสัญญาณ HDMI สองแหล่งพร้อมกันได้หรือไม่?

บอร์ดนี้มีอินเทอร์เฟซอินพุต HDMI สองช่อง ทำให้สามารถรวมแหล่งวิดีโอดิจิทัลที่เข้ากันได้สองแหล่งเข้ากับระบบการแสดงผลพร้อมการเลือกแหล่งสัญญาณตามแอปพลิเคชันที่กำหนดค่าไว้

5. คอนโทรลเลอร์นี้เหมาะสำหรับการใช้งานในอุตสาหกรรมต่อเนื่องหรือไม่?

ผลิตภัณฑ์นี้ได้รับการออกแบบสำหรับการใช้งานในอุตสาหกรรมและการทำงานต่อเนื่อง โดยเน้นที่การประมวลผลสัญญาณที่เสถียร การควบคุมสัญญาณรบกวน ส่วนประกอบทางอุตสาหกรรม และการพิจารณาการจัดหาในระยะยาว

6. SKY-TDM สามารถจัดหาชุดจอแสดงผลที่สมบูรณ์ได้หรือไม่

ใช่. SKY-TDM สามารถรองรับข้อกำหนดการรวมจอแสดงผลที่กว้างขึ้น รวมถึงแผง LCD อุตสาหกรรม, หน้าจอสัมผัสแบบคาปาซิทีฟหรือตัวต้านทาน, บอร์ดควบคุม, สายอินเทอร์เฟซ, การเชื่อมด้วยแสง, กระจกครอบ และบริการทางวิศวกรรม OEM/ODM ที่เกี่ยวข้อง

รับโซลูชันจอภาพอุตสาหกรรมแบบกำหนดเอง

การเลือกคอนโทรลเลอร์ LCD ที่เหมาะสมถือเป็นขั้นตอนสำคัญในการสร้างระบบการแสดงผลทางอุตสาหกรรมที่มีความเสถียร ด้วยอินพุต HDMI คู่, ความเข้ากันได้ของเอาต์พุต LVDS และ TTL, เฟิร์มแวร์ที่กำหนดค่าได้ และการสนับสนุนทางวิศวกรรมสำหรับการจับคู่และการรวม LCD คอนโทรลเลอร์นี้สามารถช่วยนักพัฒนา OEM สร้างระบบการแสดงผลตามข้อกำหนดทางเทคนิคเฉพาะของพวกเขาได้ หากคุณกำลังประเมินโครงการ HMI อุตสาหกรรม อุปกรณ์การแพทย์ คีออสก์ จอแสดงผลการขนส่ง หรืออุปกรณ์ฝังตัวใหม่ เรียนรู้เพิ่มเติมเกี่ยวกับบอร์ด AD อินเทอร์เฟซ 2-HDMI เป็น LVDS TTL และติดต่อเราด้วยรุ่น LCD ความละเอียด ประเภทอินเทอร์เฟซ ปริมาณ และข้อกำหนดของโครงการ SKY-TDM สามารถช่วยตรวจสอบความเข้ากันได้และพัฒนาโซลูชันการแสดงผลที่ใช้งานได้จริงสำหรับแอปพลิเคชันของคุณ
