บอร์ด AD อินเทอร์เฟซ HDMI เป็น TTL จะทำให้การรวม LCD อุตสาหกรรมง่ายขึ้นได้อย่างไร

สำหรับโครงการแสดงผล OEM ที่ต้องการการแปลงสัญญาณที่เชื่อถือได้บอร์ด AD อินเตอร์เฟส HDMI เป็น TTLจากสกาย-TDMมอบวิธีที่ปฏิบัติได้จริงในการเชื่อมต่อแหล่งวิดีโอ HDMI กับแผง TTL/RGB TFT LCD แรงดันไฟฟ้าของแผงที่ปรับได้ การควบคุมแสงพื้นหลัง LED ในตัว เฟิร์มแวร์ที่ปรับแต่งได้ และการออกแบบทางอุตสาหกรรมขนาดกะทัดรัด ทำให้เหมาะสำหรับอุปกรณ์ฝังตัว เทอร์มินัล HMI เครื่องมือทางการแพทย์ อุปกรณ์ในห้องปฏิบัติการ และแอปพลิเคชันจอแสดงผลอื่น ๆ ที่มีพื้นที่จำกัด

บอร์ด AD อินเทอร์เฟซ HDMI To TTL ทำหน้าที่เป็นสะพานควบคุมระหว่างแหล่งวิดีโอ HDMI และแผง TFT LCD ที่เข้ากันได้โดยใช้การส่งสัญญาณ TTL/RGB สำหรับผู้ผลิตอุปกรณ์ ค่าของคอนโทรลเลอร์ประเภทนี้มีมากกว่าการแปลงสัญญาณพื้นฐาน การเลือกแรงดันไฟฟ้าของแผง ระยะเวลาการแสดงผล การจัดการแบ็คไลท์ การจับคู่อินเทอร์เฟซ การกำหนดค่าเฟิร์มแวร์ และความน่าเชื่อถือของ PCB ล้วนส่งผลต่อความสำเร็จของระบบแสดงผลแบบฝัง โซลูชัน SKY-TDM รองรับการกำหนดค่าอินเทอร์เฟซ TTL หลายรายการ การปรับแรงดันไฟฟ้าแผง 3.3V/5V การควบคุมไฟแบ็คไลท์ LED ในตัว เฟิร์มแวร์ที่ปรับแต่งได้ และอินพุตไฟ DC 8–18V คุณสมบัติเหล่านี้ช่วยให้วิศวกรลดวงจรเพิ่มเติม ลดความซับซ้อนในการเดินสาย เร่งการรวม LCD และพัฒนาผลิตภัณฑ์จอแสดงผลทางอุตสาหกรรมที่มีความยืดหยุ่นมากขึ้น

สารบัญ

1. บอร์ด AD อินเตอร์เฟส HDMI เป็น TTL คืออะไร?
2. เหตุใดการแปลง HDMI เป็น TTL จึงมีความสำคัญสำหรับโครงการ TFT LCD
3. คุณสมบัติหลักที่ต้องประเมินคืออะไร?
4. ข้อมูลจำเพาะทางเทคนิคที่สำคัญ
5. สามารถใช้บอร์ดได้ที่ไหน?
6. วิศวกรควรใช้วิธีการบูรณาการ LCD อย่างไร
7. การปรับแต่งปรับปรุงความเข้ากันได้ของโครงการอย่างไร
8. คำถามที่พบบ่อย
9. บทสรุปและการสนับสนุนโครงการ

บอร์ด AD อินเตอร์เฟส HDMI เป็น TTL คืออะไร?

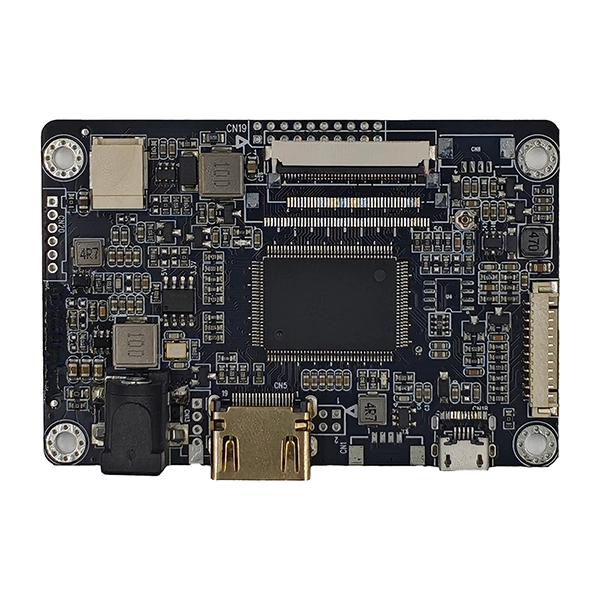

บอร์ด AD อินเทอร์เฟซ HDMI เป็น TTL คือคอนโทรลเลอร์ LCD ที่แปลงข้อมูลวิดีโอจากแหล่ง HDMI ให้เป็นรูปแบบสัญญาณที่แผง TTL/RGB TFT LCD ที่รองรับสามารถประมวลผลได้ HDMI ถูกนำมาใช้กันอย่างแพร่หลายในคอมพิวเตอร์ ระบบฝังตัว ตัวควบคุมทางอุตสาหกรรม และแหล่งวิดีโอดิจิทัลสมัยใหม่อื่นๆ ในขณะที่แผง TFT LCD จำนวนมากใช้อินเทอร์เฟซ RGB หรือ TTL แบบขนาน

หากไม่มีตัวควบคุมที่เหมาะสม วิศวกรอาจจำเป็นต้องออกแบบระบบโฮสต์ใหม่หรือพัฒนาวงจรแปลงสัญญาณเพิ่มเติม บอร์ดควบคุมเฉพาะให้เส้นทางการบูรณาการโดยตรงมากขึ้น และสามารถรวมการประมวลผลสัญญาณ การจัดการพลังงานแผง การกำหนดค่าเวลา และการควบคุมแบ็คไลท์ไว้ในโซลูชันขนาดกะทัดรัดที่เดียว

บอร์ด AD อินเทอร์เฟซ SKY-TDM HDMI To TTL ได้รับการออกแบบมาโดยเฉพาะสำหรับการรวม LCD ในอุตสาหกรรม ตามข้อกำหนดของผลิตภัณฑ์ รองรับการกำหนดค่าเอาต์พุตการแสดงผล TTL/RGB แรงดันไฟฟ้าแผง 3.3V หรือ 5V ที่ปรับได้ ไดรเวอร์ LED ในตัว เฟิร์มแวร์ที่ปรับแต่งได้ และช่วงแหล่งจ่ายไฟ DC 8–18V

เหตุใดการแปลง HDMI เป็น TTL จึงมีความสำคัญสำหรับโครงการ TFT LCD

การรวมจอแสดงผลมักเกี่ยวข้องมากกว่าการเลือกจอ LCD ที่มีขนาดทางกายภาพที่ถูกต้อง วิศวกรต้องจับคู่แหล่งวิดีโอ อินเทอร์เฟซ แรงดันไฟฟ้า ไทม์มิ่ง ไฟแบ็คไลท์ ขั้วต่อ และโครงสร้างทางกลด้วย

คอนโทรลเลอร์ HDMI-to-TTL ที่เหมาะสมสามารถช่วยจัดการกับความท้าทายในการบูรณาการหลายประการ:

• ความเข้ากันได้ของอินเทอร์เฟซ:ให้การเชื่อมต่อที่ใช้งานได้จริงระหว่างแหล่งวิดีโอ HDMI และแผง TFT TTL/RGB
• การจับคู่พลังงาน:แรงดันไฟฟ้าของแผงที่ปรับได้ช่วยรองรับความต้องการทางไฟฟ้าของ LCD ที่แตกต่างกัน
• การจัดการแบ็คไลท์:การควบคุมแสงพื้นหลัง LED ในตัวช่วยลดความจำเป็นในการใช้วงจรไดรเวอร์แยกต่างหาก
• การปรับเฟิร์มแวร์:ระยะเวลาการแสดงผลและพารามิเตอร์อื่นๆ สามารถปรับแต่งสำหรับ LCD รุ่นเฉพาะได้
• การติดตั้งขนาดกะทัดรัด:เค้าโครงตัวควบคุมขนาดเล็กอาจมีประโยชน์ในกรณีที่พื้นที่ตู้มีจำกัด
• ประสิทธิภาพการพัฒนา:สถาปัตยกรรมตัวควบคุมที่พร้อมใช้งานสามารถลดจำนวนการพัฒนาอินเทอร์เฟซการแสดงผลที่ทีม OEM ต้องการ

คุณสมบัติหลักที่ต้องประเมินคืออะไร?

1. การกำหนดค่าอินเทอร์เฟซ TTL/RGB หลายรายการ

แผง TFT ที่แตกต่างกันสามารถใช้การกำหนดพิน FPC และการกำหนดค่าสัญญาณที่แตกต่างกันได้ บอร์ดรองรับการจัดเรียงอินเทอร์เฟซที่หลากหลาย รวมถึงการกำหนดค่า RGB 40 พินและ 50 พิน ทำให้วิศวกรมีความยืดหยุ่นมากขึ้นในการเลือกแผงที่เหมาะสม

2. แรงดันไฟฟ้าแผงปรับได้

คอนโทรลเลอร์รองรับแรงดันเอาต์พุตแผง 3.3V และ 5V ที่เลือกได้ นี่เป็นสิ่งสำคัญเนื่องจากการจ่ายแรงดันไฟฟ้าที่ไม่เข้ากันอาจทำให้จอแสดงผลไม่เสถียรหรืออาจทำให้แผงอิเล็กทรอนิกส์เสียหายได้ การเลือกแรงดันไฟฟ้าควรได้รับการตรวจสอบโดยเทียบกับข้อกำหนดทางไฟฟ้าของผู้ผลิต LCD เสมอ

3. ไดร์เวอร์แบ็คไลท์ LED ในตัว

วงจรควบคุมแบ็คไลท์ในตัวทำให้สถาปัตยกรรมระบบง่ายขึ้นโดยการรวมการควบคุมการแสดงผลและการจัดการแบ็คไลท์ LED บนบอร์ดเดียวกัน อินเทอร์เฟซแบ็คไลท์ให้พลังงาน เปิด/ปิด และการเชื่อมต่อที่เกี่ยวข้องกับ PWM/Vadj สำหรับการควบคุมระดับระบบ

4. เฟิร์มแวร์ที่ปรับแต่งได้

แผง LCD จำเป็นต้องมีพารามิเตอร์เวลาที่เหมาะสมเพื่อแสดงภาพได้อย่างถูกต้อง การปรับแต่งเฟิร์มแวร์สามารถครอบคลุมพารามิเตอร์ต่างๆ เช่น ความละเอียด จังหวะเวลา การวางแนวจอแสดงผล โลโก้บูต และการกำหนดค่า OSD ขึ้นอยู่กับข้อกำหนดของโปรเจ็กต์

5. การออกแบบเชิงอุตสาหกรรม

อุปกรณ์อุตสาหกรรมสามารถทำงานได้อย่างต่อเนื่องและอาจประสบปัญหาไฟฟ้ารบกวน อุณหภูมิที่เปลี่ยนแปลง และข้อจำกัดด้านพื้นที่ คอนโทรลเลอร์ได้รับการออกแบบให้มีการจัดการพลังงานที่เสถียร การกำหนดเส้นทางสัญญาณที่ได้รับการปรับปรุง และวิศวกรรมที่คำนึงถึง EMI เพื่อรองรับแอปพลิเคชันแบบฝังที่มีความต้องการสูง

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

ตารางต่อไปนี้สรุปข้อกำหนดหลักที่เผยแพร่ของบอร์ด HDMI To TTL Interface AD:

วิศวกรควรยืนยันข้อกำหนดทางไฟฟ้า เวลา กลไก และตัวเชื่อมต่อโดยสมบูรณ์โดยเทียบกับแผง LCD ที่เลือก ก่อนที่จะสั่งซื้อหรือเริ่มการผลิตจำนวนมาก

สามารถใช้บอร์ดได้ที่ไหน?

สถาปัตยกรรมขนาดกะทัดรัดและอินเทอร์เฟซการแสดงผลที่กำหนดค่าได้ทำให้บอร์ด AD อินเทอร์เฟซ HDMI เป็น TTL มีประโยชน์สำหรับแอปพลิเคชันแบบฝังตัวที่หลากหลาย กรณีการใช้งานทั่วไปได้แก่:

• HMI อุตสาหกรรม:เชื่อมต่อคอมพิวเตอร์อุตสาหกรรมหรือตัวควบคุมเข้ากับจอแสดงผล TFT ขนาดกะทัดรัด
• เครื่องมือแพทย์:จัดเตรียมอินเทอร์เฟซการแสดงผลสำหรับการวินิจฉัย การตรวจสอบ และอุปกรณ์ห้องปฏิบัติการ
• อุปกรณ์ทดสอบแบบพกพา:รองรับจอแสดงผลขนาดกะทัดรัดที่พื้นที่ PCB และการจัดการพลังงานมีความสำคัญ
• ระบบอัตโนมัติในอาคาร:โมดูลแสดงผลไดรฟ์ที่ใช้ในเทอร์มินัลการควบคุมและการตรวจสอบ
• อุปกรณ์รักษาความปลอดภัย:ผสานรวมจอแสดงผล TFT เข้ากับอุปกรณ์ตรวจสอบและควบคุมขนาดกะทัดรัด
• เทอร์มินัลแบบฝัง:ให้การเชื่อมต่อ HDMI-to-TTL สำหรับอุปกรณ์อุตสาหกรรมและอุปกรณ์อัจฉริยะที่ปรับแต่งเอง

โดยทั่วไปแอปพลิเคชันเหล่านี้มีข้อกำหนดที่คล้ายกัน ได้แก่ การส่งภาพที่เสถียร ความเข้ากันได้ของแผงที่คาดเดาได้ การติดตั้งแบบกะทัดรัด และตัวควบคุมที่สามารถปรับให้เข้ากับการกำหนดค่า LCD ขั้นสุดท้ายได้

วิศวกรควรใช้วิธีการบูรณาการ LCD อย่างไร

โครงการแสดงผลที่เชื่อถือได้ควรเริ่มต้นด้วยข้อกำหนดเฉพาะของแผง LCD แทนที่จะเลือกคอนโทรลเลอร์โดยอิงจากขั้วต่ออินพุต การตรวจสอบความเข้ากันได้แบบมีโครงสร้างสามารถป้องกันการออกแบบใหม่ซึ่งมีค่าใช้จ่ายสูงในภายหลังในการพัฒนาได้

1. ระบุรุ่น LCD:ยืนยันหมายเลขชิ้นส่วนแผงและเอกสารข้อมูลที่แน่นอน
2. ตรวจสอบอินเทอร์เฟซ:ตรวจสอบว่าแผงควบคุมใช้การกำหนดค่าพิน TTL/RGB ที่จำเป็นหรือไม่
3. ยืนยันแรงดันไฟฟ้า:จับคู่การตั้งค่าแรงดันไฟฟ้าของแผงควบคุมกับข้อกำหนดของ LCD
4. ตรวจสอบเวลา:ตรวจสอบนาฬิกาพิกเซล การกำหนดเวลาในแนวนอน การกำหนดเวลาในแนวตั้ง การซิงโครไนซ์ และพารามิเตอร์ที่เกี่ยวข้อง
5. จับคู่แสงไฟ:ยืนยันแรงดันไฟฟ้า LED, กระแสไฟฟ้า, ข้อกำหนด PWM และการกำหนดค่าตัวเชื่อมต่อ
6. ตรวจสอบรายละเอียดทางกล:ตรวจสอบการวางแนว FPC ตำแหน่งตัวเชื่อมต่อ ขนาดบอร์ด และข้อกำหนดในการติดตั้ง
7. ทดสอบชุดประกอบทั้งหมด:ประเมินความเสถียรของภาพ ลักษณะการเริ่มต้น การควบคุมความสว่าง ประสิทธิภาพอุณหภูมิ และการทำงานในระยะยาว

การจัดหาเอกสารข้อมูล LCD แอปพลิเคชันที่ต้องการ แหล่งอินพุต และข้อจำกัดของกล่องหุ้มให้กับซัพพลายเออร์ตัวควบคุมสามารถทำให้กระบวนการจับคู่มีประสิทธิภาพมากขึ้นอย่างมาก

การปรับแต่งปรับปรุงความเข้ากันได้ของโครงการอย่างไร

บอร์ดควบคุมมาตรฐานมีประโยชน์สำหรับการใช้งานทั่วไป แต่ผลิตภัณฑ์ OEM มักมีข้อกำหนดที่ไม่สามารถแก้ไขได้ด้วยการกำหนดค่าทั่วไป การปรับแต่งเฟิร์มแวร์และฮาร์ดแวร์จึงกลายเป็นส่วนสำคัญในการพัฒนาจอแสดงผลได้

สกาย-TDM มีตัวเลือกการปรับแต่งที่อาจรวมถึง:

• ความละเอียดของจอ LCD และการกำหนดค่าเวลา
• แสดงอัตราเฟรมและการปรับพารามิเตอร์รูปภาพ
• โลโก้บูตและการปรับแต่งอินเทอร์เฟซเริ่มต้น
• การกำหนดค่าเมนู OSD
• การปรับการวางแนวการแสดงผล
• การจับคู่สายเคเบิล TTL/RGB และตัวเชื่อมต่อ FPC
• ความสว่างของแบ็คไลท์และการเพิ่มประสิทธิภาพลำดับพลังงาน
• การปรับแต่งซิลค์สกรีน PCB และฉลากส่วนตัว
• การปรับการติดตั้งทางกล

แนวทางนี้มีประโยชน์อย่างยิ่งสำหรับผู้ผลิต OEM ที่พัฒนาอุปกรณ์ที่มีรุ่น LCD ที่กำหนด ตู้แบบกำหนดเอง หรือวงจรชีวิตผลิตภัณฑ์ที่ยาวนาน SKY-TDM ยังมอบความสามารถในการบูรณาการจอแสดงผลที่กว้างขึ้น ครอบคลุมแผงสัมผัส จอ LCD และแผงไดรเวอร์ LCD ซึ่งสามารถช่วยลดความยุ่งยากในการจัดหาส่วนประกอบหลายองค์ประกอบ

คำถามที่พบบ่อย

คำถามที่ 1: แผง LCD ใดที่สามารถทำงานร่วมกับบอร์ด AD อินเทอร์เฟซ HDMI To TTL ได้

บอร์ดนี้ได้รับการออกแบบสำหรับแผง TTL/RGB TFT LCD ที่เข้ากันได้ ความเข้ากันได้ขึ้นอยู่กับอินเทอร์เฟซของแผงควบคุม ความละเอียด ไทม์มิ่ง แรงดันไฟฟ้า ขั้วต่อ และข้อกำหนดของแบ็คไลท์ การระบุรุ่น LCD ที่แน่นอนช่วยให้ทีมวิศวกรตรวจสอบความเข้ากันได้

คำถามที่ 2: สามารถปรับแต่งเฟิร์มแวร์สำหรับจอ LCD เฉพาะได้หรือไม่

ใช่. เฟิร์มแวร์สามารถปรับแต่งตามความต้องการของโปรเจ็กต์ รวมถึงระยะเวลาในการแสดงผล ความละเอียด การวางแนว โลโก้เริ่มต้น และการตั้งค่าที่เกี่ยวข้องกับ OSD

Q3: บอร์ดมีไดร์เวอร์แบ็คไลท์หรือไม่?

ใช่. คอนโทรลเลอร์มีไดรเวอร์ไฟแบ็คไลท์ LED ในตัว ซึ่งช่วยลดความจำเป็นในการใช้โมดูลควบคุมแบ็คไลท์ภายนอกเพิ่มเติม

คำถามที่ 4: คอนโทรลเลอร์รองรับแรงดันไฟฟ้าที่แผงใดบ้าง

ข้อมูลจำเพาะที่เผยแพร่ระบุตัวเลือกแรงดันไฟฟ้าแผง 3.3V และ 5V ที่สามารถเลือกได้ ควรเลือกการตั้งค่าที่ถูกต้องตามข้อกำหนดของผู้ผลิต LCD

Q5: บอร์ดนี้เหมาะสำหรับอุปกรณ์อุตสาหกรรมหรือไม่?

ใช่. ผลิตภัณฑ์นี้ได้รับการออกแบบสำหรับการใช้งานเชิงอุตสาหกรรม เช่น หน้าจอแสดงค่า HMI อุปกรณ์ทางการแพทย์ เครื่องมือในห้องปฏิบัติการ อุปกรณ์ทดสอบแบบพกพา และระบบควบคุมแบบฝัง ช่วงอุณหภูมิการทำงานที่เผยแพร่คือ -20°C ถึง 80°C

คำถามที่ 6: SKY-TDM สามารถจัดหาสายเคเบิลที่ตรงกันได้หรือไม่

ใช่. SKY-TDM รองรับการจับคู่อินเทอร์เฟซและสายเคเบิลสำหรับโครงการบูรณาการจอแสดงผล รวมถึงสายสัญญาณ TTL/RGB และการเชื่อมต่อ FPC ที่ปรับแต่งเอง

คำถามที่ 7: ลูกค้า OEM สามารถขอตราสินค้าที่กำหนดเองได้หรือไม่

ใช่. การปรับแต่งที่มีอยู่อาจรวมถึงการทำเครื่องหมายซิลค์สกรีน PCB บรรจุภัณฑ์ฉลากส่วนตัว เฟิร์มแวร์พิเศษ และข้อกำหนดเฉพาะโครงการอื่น ๆ

บทสรุปและการสนับสนุนโครงการ

การเลือกตัวควบคุมการแสดงผลที่เหมาะสมสามารถมีอิทธิพลอย่างมากต่อประสิทธิภาพและความน่าเชื่อถือของโครงการ LCD แบบฝัง บอร์ด AD อินเทอร์เฟซ HDMI เป็น TTL เป็นสะพานเชื่อมระหว่างแหล่งวิดีโอ HDMI และแผง TFT TTL/RGB TFT ในขณะที่รวมการแปลงสัญญาณ การจัดการพลังงานแผง การควบคุมแบ็คไลท์ และการกำหนดค่าเฟิร์มแวร์ไว้ในโซลูชันขนาดกะทัดรัด สำหรับผู้ผลิต OEM ความสามารถในการกำหนดเวลา เฟิร์มแวร์ สายเคเบิล ตัวเชื่อมต่อ และรายละเอียดกลไกสามารถลดความซับซ้อนในการพัฒนาผลิตภัณฑ์และสนับสนุนการผลิตในระยะยาวที่มั่นคง

หากคุณกำลังพัฒนา HMI ทางอุตสาหกรรม เครื่องมือทางการแพทย์ อุปกรณ์ในห้องปฏิบัติการ เครื่องทดสอบแบบพกพา หรือผลิตภัณฑ์จอแสดงผลแบบฝังอื่นๆ SKY-TDM สามารถช่วยประเมินรุ่น LCD และข้อกำหนดของระบบของคุณได้ สำรวจบอร์ด AD อินเทอร์เฟซ HDMI เป็น TTL หรือติดต่อเราพร้อมเอกสารข้อมูล LCD อินเทอร์เฟซที่จำเป็น ปริมาณ และข้อกำหนดในการปรับแต่ง เพื่อหารือเกี่ยวกับโซลูชันตัวควบคุมจอแสดงผลที่เหมาะสม
