โมดูล LCD + บอร์ดไดรเวอร์ LCD + แผงสัมผัส + สายเคเบิลต่างๆ + ส่วนประกอบโครงสร้างเครื่องกล
การบูรณาการอย่างครอบคลุมนี้ได้กลายเป็นข้อกำหนดที่จำเป็นสำหรับโครงการที่ปรับแต่งตามความต้องการ ซึ่งถือเป็นการเปลี่ยนจากการพึ่งพาโมดูล LCD แบบสแตนด์อโลนแบบเดิมๆ ในอดีต โครงการส่วนใหญ่ต้องการเพียงส่วนประกอบแต่ละชิ้น เช่น แผงสัมผัสแยกหรือโมดูล LCD แบบสแตนด์อโลน อย่างไรก็ตาม ในขณะที่อุตสาหกรรมมีการพัฒนา การบูรณาการทรัพยากรกลายเป็นปัจจัยสำคัญในการริเริ่มโครงการ
เมื่อส่วนประกอบเหล่านี้ได้รับการจัดหาและประกอบจากซัพพลายเออร์หลายราย ปัญหาต่างๆ เช่น ความเข้ากันได้ของส่วนประกอบ เค้าโครงพื้นที่ภายใน และกระบวนการประกอบ มักจะเกิดขึ้น ส่งผลให้ผลิตภัณฑ์ไม่ตรงกัน นี่เป็นความท้าทายเฉพาะสำหรับโครงการที่ปรับแต่งเอง
สกาย-TDMผลิตภัณฑ์ของบริษัทได้รับการออกแบบมาเพื่อตอบสนองความต้องการของโครงการที่กำหนดเองในอุตสาหกรรม การแพทย์ ตู้บริการตนเอง และการใช้งานระบบขนส่งทางรถไฟ เรานำเสนอโซลูชันระบบสัมผัสและจอแสดงผลแบบผสานรวมเพื่อแก้ไขปัญหาความเข้ากันได้และการจับคู่ตลอดวงจรชีวิตของโครงการ
นี่คือจอ LCD ขนาด 21.5 นิ้วพร้อมฟังก์ชันระบบสัมผัสที่รวมโมดูล LCD แผงสัมผัสแบบ capacitive PCAP และระบบบอร์ดไดรเวอร์ไว้ในสถาปัตยกรรมจอแสดงผลเดียว ลูกค้าเพียงต้องจัดหาแหล่งจ่ายไฟ 12V DC และสัญญาณอินพุต HDMI เพื่อติดตั้งลงในอุปกรณ์ของตน โดยไม่ต้องใช้บอร์ดไดรเวอร์ภายนอก
คุณสมบัติที่สำคัญ:
· ขนาดหน้าจอ 21.5 นิ้ว
· ความละเอียด Full HD 1920 x 1080
· PCAP ระบบสัมผัสแบบคาปาซิทีฟ 10 จุด

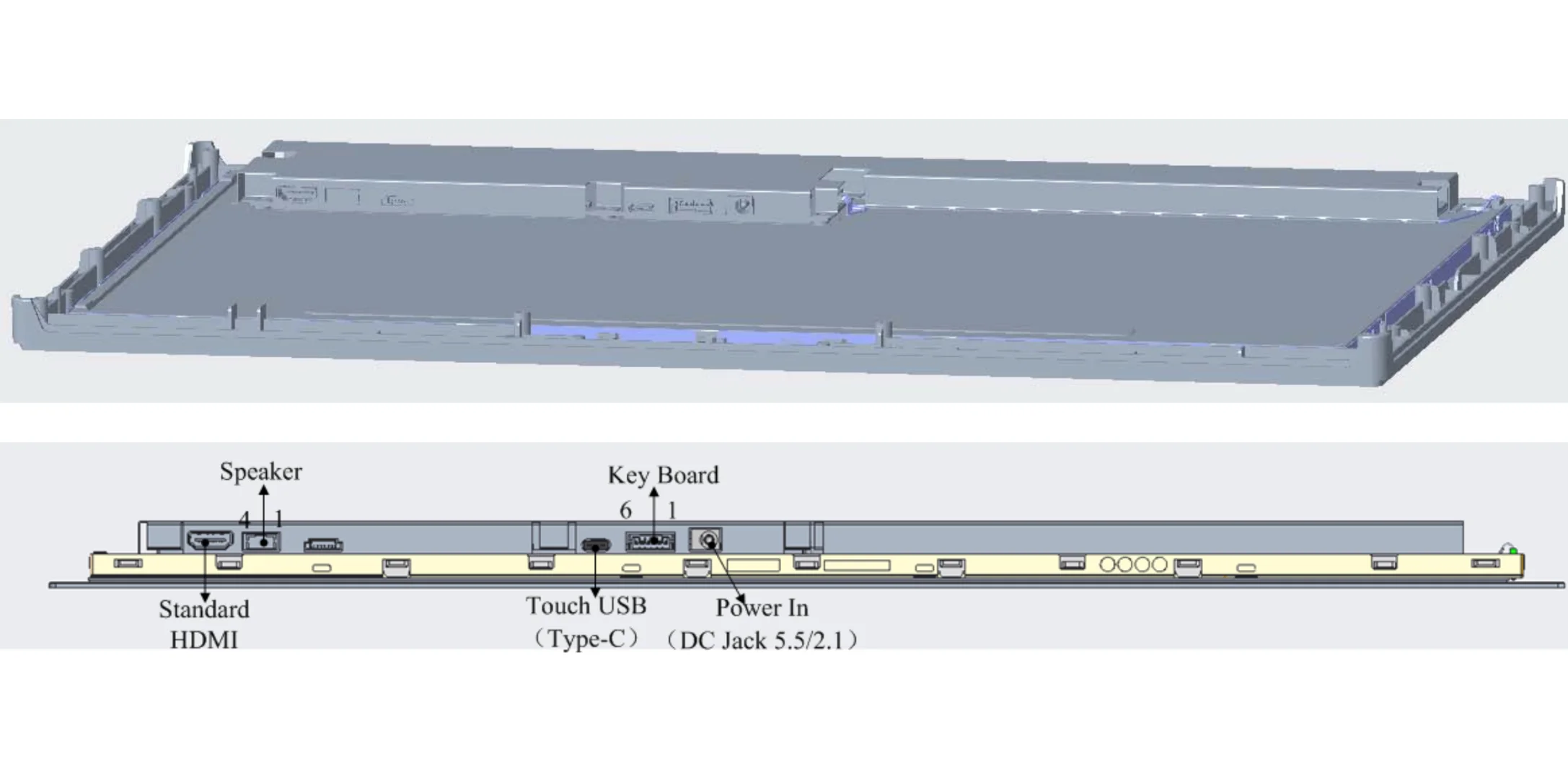

· อินเตอร์เฟซอินพุตวิดีโอ HDMI
· อินเทอร์เฟซแบบสัมผัส USB Type-C
· ตัวเลือกการรักษาพื้นผิว AG (ป้องกันแสงสะท้อน) และ AF (ป้องกันลายนิ้วมือ)
· ลำโพงในตัว

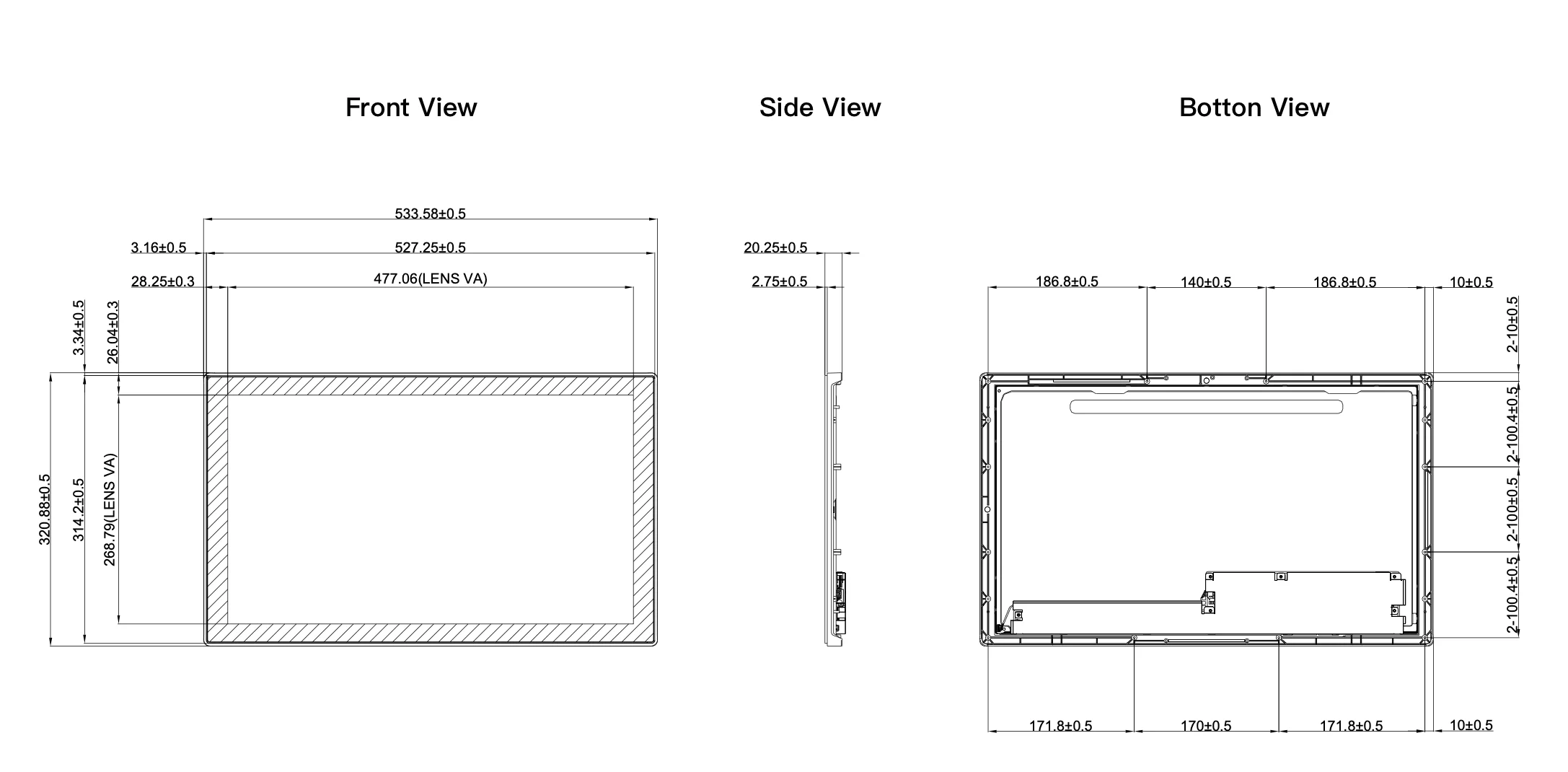

มีการใช้พลังงานโดยทั่วไปที่ 26.26W โดยมีขนาดผลิตภัณฑ์โดยรวม 533.58 x 320.88 x 20.25 มม.
วัตถุประสงค์หลักของการบูรณาการคือการลดจำนวนส่วนประกอบแบบสแตนด์อโลนและทำให้การติดตั้งสถาปัตยกรรมจอแสดงผลง่ายขึ้น
จอแสดงผลแบบรวมอาจลดต้นทุนโดยรวมของระบบได้ ช่วยปรับปรุงประสิทธิภาพการจัดซื้อส่วนประกอบ ลดความจำเป็นในการใช้สายเคเบิลและตัวเชื่อมต่อ ปรับปรุงกระบวนการประกอบ ลดความพยายามในการประสานงานด้านวิศวกรรม และลดเวลาในการรวมระบบจอแสดงผล การปรับปรุงเหล่านี้ช่วยลดต้นทุนค่าแรงที่ซ่อนอยู่ได้อย่างมีประสิทธิภาพ อย่างไรก็ตาม การลดต้นทุนจริงนั้นขึ้นอยู่กับสถาปัตยกรรมการแสดงผลดั้งเดิม ปริมาณการผลิต และข้อกำหนดในการปรับแต่ง
ใช่ มันสร้างโอกาสมากขึ้นสำหรับการออกแบบกลไกขนาดกะทัดรัด เมื่อจำเป็นต้องติดตั้งบอร์ดไดรเวอร์จอแสดงผลแบบสแตนด์อโลนด้านหลังหรือด้านข้างแผง LCD จะต้องสำรองพื้นที่เพิ่มเติมสำหรับ PCB และสายเคเบิล
ด้วยการผสานรวมส่วนประกอบอิเล็กทรอนิกส์ของจอแสดงผลที่เกี่ยวข้องเข้ากับสถาปัตยกรรมจอแสดงผลโดยตรง จึงไม่จำเป็นต้องจัดสรรพื้นที่สำหรับบอร์ดควบคุมและสายเคเบิลที่เกี่ยวข้อง
การปรับพื้นที่ให้เหมาะสมนี้เป็นประโยชน์อย่างยิ่งสำหรับเครื่องเทอร์มินัลแบบบริการตนเอง ซึ่งโดยปกติแล้วหน้าจอจะติดตั้งอยู่ที่ด้านหน้าของตู้โดยตรง
จอเทอร์มินัลแบบบริการตนเองเป็นสถานการณ์จำลองการใช้งานที่เป็นตัวแทนได้มากที่สุดสำหรับ "การรวมระบบสัมผัส + จอแสดงผล"
หน้าจอสัมผัส Full HD ขนาด 21.5 นิ้วให้พื้นที่แสดงผลที่กว้างขวางเพื่อนำเสนอขั้นตอนการใช้งานของผู้ใช้ทั้งหมดได้อย่างราบรื่น: การแสดงเมนู → การเลือกผลิตภัณฑ์ → การยืนยันคำสั่งซื้อ → การชำระเงินและการชำระเงิน → การพิมพ์ใบเสร็จรับเงิน

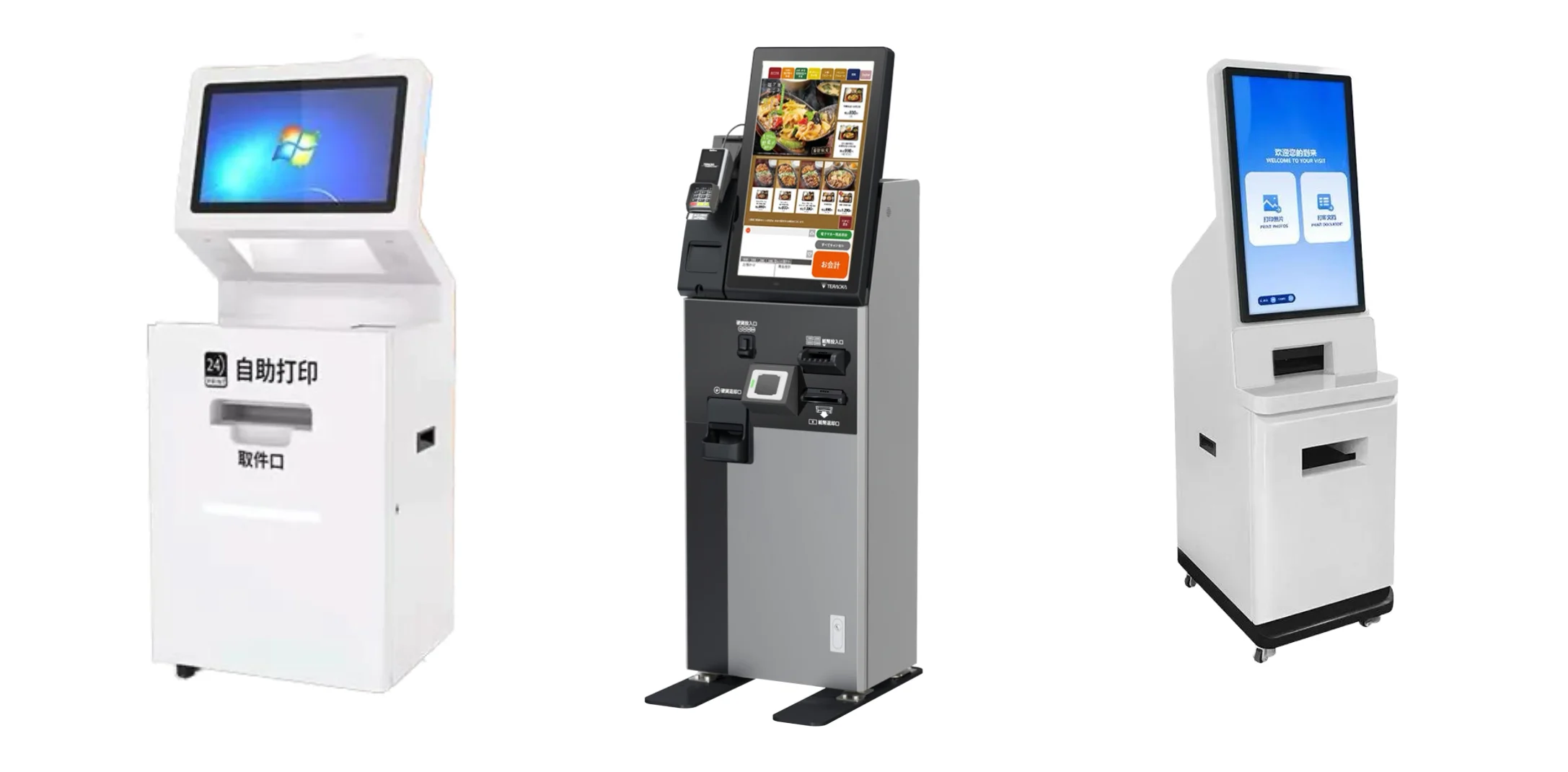

แนวคิดการออกแบบจอแสดงผลเดียวกันนี้สามารถนำไปใช้กับอุปกรณ์บริการตนเองอื่นๆ ได้:
· ตู้สั่งซื้อด้วยตนเอง: จอแสดงผลแบบสัมผัสขนาดใหญ่ช่วยให้ผู้ใช้เรียกดูผลิตภัณฑ์ได้อย่างเต็มที่ จัดการคำสั่งซื้อ และทำธุรกรรมให้เสร็จสิ้นโดยไม่ต้องอาศัยความช่วยเหลือจากพนักงาน
· ช่องทางการชำระเงิน: จอแสดงผลสามารถรวมคำแนะนำการใช้งาน ข้อมูลธุรกรรม และการโต้ตอบแบบสัมผัสไว้ในอินเทอร์เฟซที่ผู้ใช้เผชิญหน้ากันเพียงอินเทอร์เฟซเดียว
· ตู้จำหน่ายสินค้าอัตโนมัติ: สามารถใช้อินเทอร์เฟซแบบสัมผัสเพื่อแสดงข้อมูลผลิตภัณฑ์ เนื้อหาส่งเสริมการขาย การเลือกผลิตภัณฑ์ และคำแนะนำในการชำระเงิน
· เครื่องจำหน่ายตั๋วและเช็คอิน: จอแสดงผลแบบอินเทอร์แอคทีฟสามารถแนะนำผู้ใช้ในการเลือกจุดหมายปลายทาง การสอบถามการจอง การพิมพ์ตั๋ว หรือขั้นตอนการเช็คอิน
· เครื่องพิมพ์แบบบริการตนเอง: หน้าจอสัมผัสสามารถอำนวยความสะดวกในการเลือกเอกสาร การแสดงตัวอย่างเนื้อหา การตั้งค่าตัวเลือกการพิมพ์ และฟังก์ชันการชำระเงิน
ความท้าทายหลักประการหนึ่งในการพัฒนาอุปกรณ์หน้าจอสัมผัสคือการทำให้แผงสัมผัส โมดูล LCD ตัวควบคุมบอร์ดไดรเวอร์ และโครงสร้างกลไกทำงานร่วมกันได้อย่างราบรื่น
วิธีการบูรณาการนี้เหมาะอย่างยิ่งสำหรับผู้ผลิตอุปกรณ์ที่ผลิตในปริมาณมาก ในกรณีเช่นนี้ ความสม่ำเสมอในการแสดงผล ประสิทธิภาพการติดตั้ง และการประสานงานด้านซัพพลายเชนมีความสำคัญอย่างยิ่ง เป็นตัวอย่างผลิตภัณฑ์ขนาด 21.5 นิ้วของเรา โดยแสดงให้เห็นว่า LCD แผงสัมผัส และอุปกรณ์อิเล็กทรอนิกส์สำหรับไดรเวอร์สามารถรวมเข้ากับสถาปัตยกรรมโมดูลจอแสดงผลเดียวได้อย่างไร นอกจากนี้ยังตรงตามข้อกำหนดด้านความน่าเชื่อถือภายใต้สภาวะต่างๆ รวมถึงอุณหภูมิ การสั่นสะเทือน การเปลี่ยนแปลงอุณหภูมิแบบฉับพลัน การหมุนเวียนของกำลัง และ ESD
สำหรับลูกค้า OEM การออกแบบผลิตภัณฑ์ที่ร่วมมือกันนี้ถือเป็นทางออกที่ดีที่สุด หมายความว่าตั้งแต่เริ่มต้น โซลูชันการแสดงผลทั้งหมดได้รับการออกแบบให้เป็นส่วนหนึ่งของอุปกรณ์ แทนที่จะถือเป็นส่วนประกอบ LCD ที่แยกออกจากกัน
กรุณาติดต่อสกาย-TDM. ทีมงานของเราจะช่วยเหลือในการประเมินและจัดหาโซลูชันการแสดงผลแบบบูรณาการที่เหมาะสมที่สุด (LCD + บอร์ดไดรเวอร์ + แผงสัมผัส) ที่ปรับให้เหมาะกับโครงการของคุณ
