แผงสัมผัสเป็นมากกว่าพื้นผิวโปร่งใส โครงสร้างภายใน วัสดุนำไฟฟ้า ความแม่นยำในการผลิต และการออกแบบทางไฟฟ้า ล้วนเป็นตัวกำหนดว่าสามารถทำงานได้อย่างน่าเชื่อถือและเสถียรในการใช้งานในโลกแห่งความเป็นจริงหรือไม่
สำหรับผู้ผลิตอุปกรณ์อุตสาหกรรม การเลือกแผงสัมผัสอุตสาหกรรมที่เหมาะสมเป็นมากกว่าแค่การเปรียบเทียบขนาดหน้าจอหรืออินเทอร์เฟซ เพื่อให้มั่นใจว่าการทำงานมีความเสถียรในสภาพแวดล้อมที่ซับซ้อน จำเป็นอย่างยิ่งที่จะต้องเข้าใจว่าหลักการทำงาน กระบวนการผลิต และการออกแบบโครงสร้างของแผงสัมผัสส่งผลต่อความทนทาน ความแม่นยำ และเสถียรภาพในการทำงานในระยะยาวของผลิตภัณฑ์อย่างไร

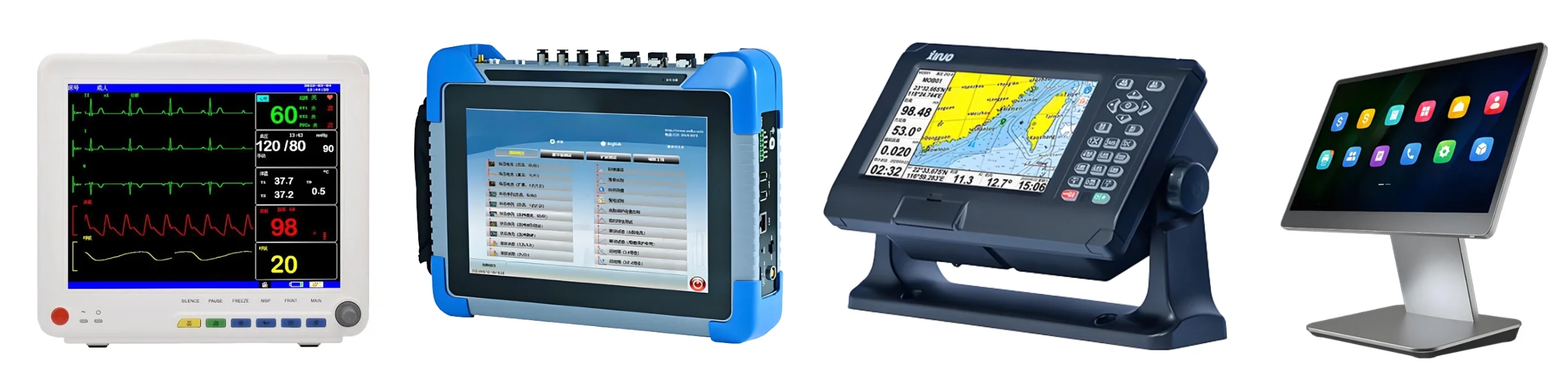

สกาย-TDMนำเสนอโซลูชันแผงสัมผัสที่ปรับแต่งตามความต้องการสำหรับระบบควบคุมอุตสาหกรรม อุปกรณ์ทางการแพทย์ อิเล็กทรอนิกส์ในยานยนต์ ตู้บริการตนเอง และการใช้งานอื่นๆ ที่ต้องการปฏิสัมพันธ์ระหว่างมนุษย์กับเครื่องจักรที่เชื่อถือได้
กลุ่มผลิตภัณฑ์ของเราประกอบด้วยแผงสัมผัสแบบ Projected Capacitive (PCAP) รวมถึงแผงสัมผัสแบบต้านทาน 4 สาย 5 สาย และ 8 สาย เทคโนโลยีแต่ละอย่างมีหลักการทำงาน การออกแบบโครงสร้าง และกระบวนการผลิตที่เป็นเอกลักษณ์ของตัวเอง ทำให้เหมาะสำหรับพื้นที่การใช้งานที่แตกต่างกัน
แผงสัมผัส PCAP (Projected Capacitive) ให้การควบคุมแบบสัมผัสที่แม่นยำโดยการตรวจจับการเปลี่ยนแปลงในสนามไฟฟ้า ในขณะที่แผงสัมผัสแบบ Resistive สามารถทำได้โดยการตรวจจับความแปรผันของสัญญาณไฟฟ้าที่เกิดจากการสัมผัสทางกายภาพระหว่างชั้นสื่อกระแสไฟฟ้า
แม้ว่าเทคโนโลยีทั้งสองจะอนุญาตให้ผู้ใช้โต้ตอบกับจอแสดงผลได้โดยตรง แต่ก็มีความแตกต่างกันอย่างมากในแง่ของวัสดุ การกำหนดค่าอิเล็กโทรด และกระบวนการประกอบ

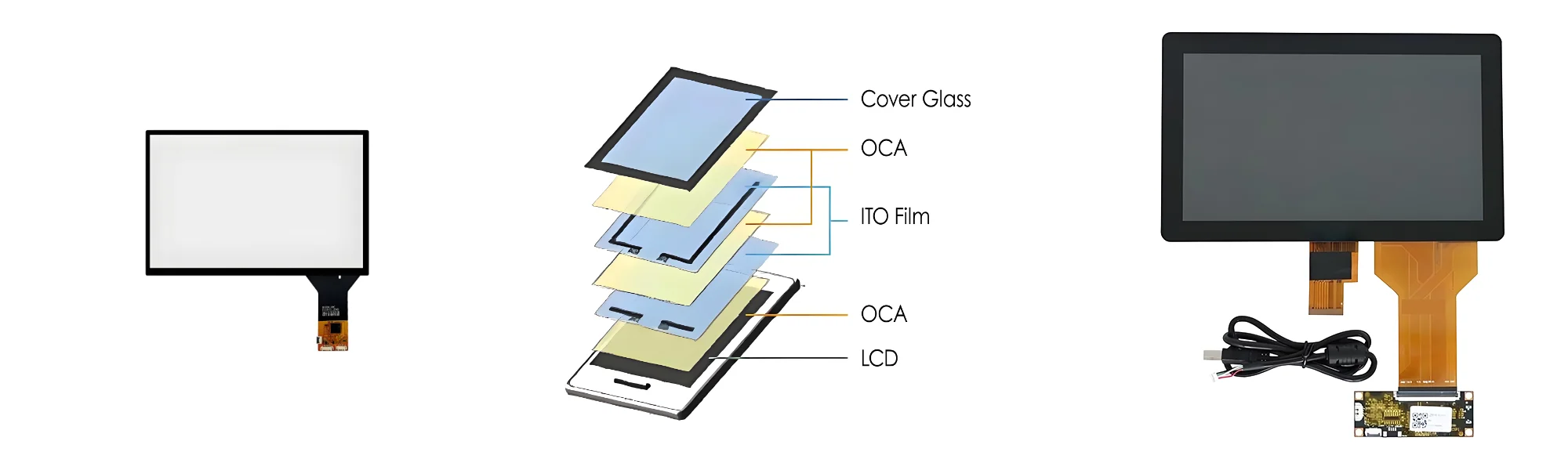

โครงสร้างของแผงสัมผัส PCAP ประกอบด้วยส่วนประกอบต่อไปนี้:
● ฝาครอบกระจกหรือส่วนประกอบพื้นผิวฝาครอบอื่นๆ ที่เหมาะสม
● ชั้นอิเล็กโทรดนำไฟฟ้าโปร่งใส
● วัสดุฉนวนและรองรับ (เช่น OCA, SCA)
● วงจรพิมพ์แบบยืดหยุ่น (FPC)
● บอร์ดควบคุมหน้าจอสัมผัส
การกำหนดค่าแต่ละรายการมีข้อดีข้อเสียที่แตกต่างกันในด้านประสิทธิภาพการมองเห็น คุณสมบัติทางกล ความหนา และราคา ทำให้สามารถปรับให้เข้ากับสถานการณ์การใช้งานต่างๆ ได้

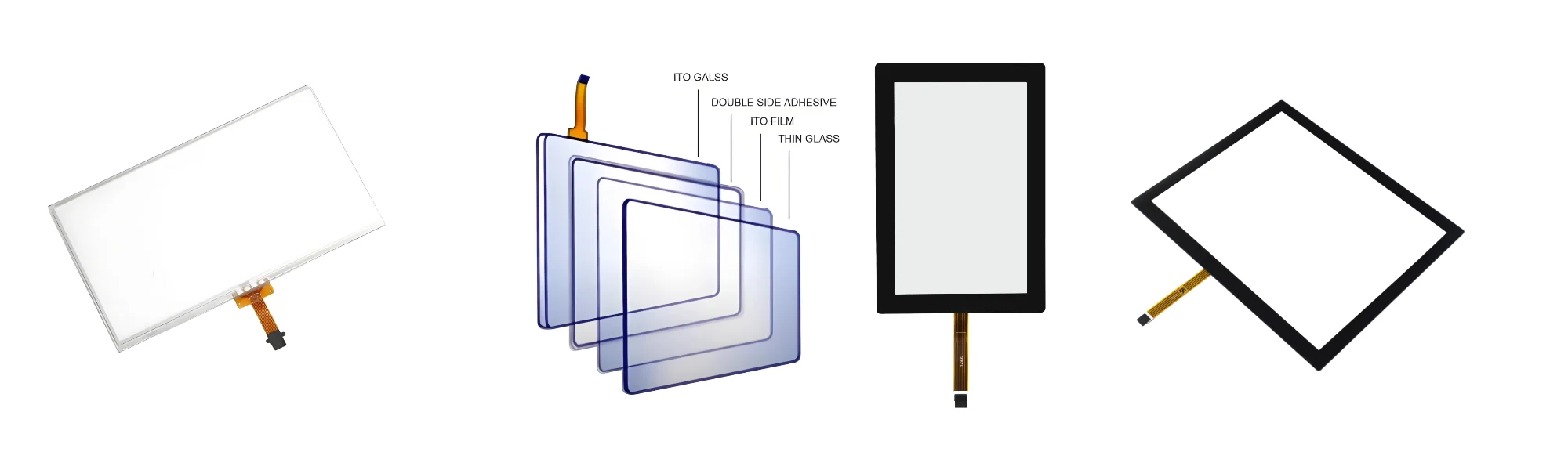

โครงสร้างของแผงสัมผัสแบบต้านทานโดยทั่วไปประกอบด้วยชั้นนำไฟฟ้าสองชั้นคั่นด้วยจุดฉนวนที่มีขนาดเล็กมาก
ชั้นบนสุดมักเป็นฟิล์มยืดหยุ่นที่เคลือบด้วยวัสดุนำไฟฟ้าโปร่งใส ในขณะที่ชั้นล่างสุดเป็นแก้วหรือสารตั้งต้นอื่นที่มีการเคลือบเป็นสื่อกระแสไฟฟ้า
เมื่อผู้ใช้กดพื้นผิวหน้าจอ ชั้นบนสุดจะเสียรูปเพื่อให้สัมผัสกับชั้นล่างที่เป็นสื่อกระแสไฟฟ้า จากนั้นตัวควบคุมจะวัดสัญญาณไฟฟ้าที่เกิดขึ้นเพื่อระบุตำแหน่งการสัมผัสที่แน่นอน
ขึ้นอยู่กับข้อกำหนดการออกแบบเฉพาะ นอกจากนี้ยังอาจรวมถึงการเคลือบป้องกัน เทปขอบ สายเคเบิลแบบยืดหยุ่น และส่วนประกอบรองรับทางกล
หลักการทำงานแบบใช้แรงกดนี้ไม่เพียงแต่ช่วยให้หน้าจอสัมผัสแบบต้านทานสามารถรองรับการทำงานด้วยมือเปล่าเท่านั้น แต่ยังทำให้เข้ากันได้กับการใช้งานโดยสวมถุงมือและการใช้สไตลัสหรือวัตถุแข็งที่เหมาะสมอีกด้วย
การผลิตแผงสัมผัสแบบสัมผัสคาปาซิทีฟ PCAP ต้องการการควบคุมเส้นนำไฟฟ้า พื้นผิวแสง ความแม่นยำในการจัดตำแหน่ง และการเชื่อมต่อทางไฟฟ้าอย่างแม่นยำ
แม้ว่ากระบวนการผลิตจะแตกต่างกันไปขึ้นอยู่กับวัสดุเซ็นเซอร์และการออกแบบโครงสร้าง แต่ขั้นตอนการผลิตหลักโดยทั่วไปจะรวมถึงขั้นตอนต่อไปนี้
กระบวนการผลิตเกี่ยวข้องกับการตรวจสอบกระจกคลุม พื้นผิวเซ็นเซอร์ วัสดุนำไฟฟ้าโปร่งใส วงจรพิมพ์แบบยืดหยุ่น (FPC) เทปกาว และส่วนประกอบอื่นๆ คุณภาพของวัสดุส่งผลโดยตรงต่อความชัดเจนของแสง ประสิทธิภาพทางไฟฟ้า ความน่าเชื่อถือในการเคลือบ และความแข็งแรงเชิงกลของผลิตภัณฑ์ขั้นสุดท้าย สำหรับโครงการอุตสาหกรรม การเลือกใช้วัสดุจะพิจารณาจากสภาพแวดล้อมการทำงานของอุปกรณ์และข้อกำหนดทางกล
กระจกครอบผ่านกระบวนการต่างๆ เช่น การตัด การเจียรขอบ การเจาะ การขัดเงา และการเสริมความแข็งแรงทางเคมี ทั้งนี้ขึ้นอยู่กับข้อกำหนดในการออกแบบ สามารถใช้เส้นขอบซิลค์สกรีน โลโก้ รูปแบบการตกแต่ง และคุณสมบัติการติดตั้งแบบกำหนดเองได้ ขึ้นอยู่กับความเข้ากันได้ของวัสดุและการออกแบบที่เลือก สามารถใช้การเคลือบพื้นผิว เช่น ป้องกันแสงสะท้อน (AG), ป้องกันแสงสะท้อน (AR), ป้องกันลายนิ้วมือ (AF) และเคลือบป้องกันรอยเปื้อนได้ การรักษาเหล่านี้ช่วยให้หน้าจอสัมผัสปรับให้เข้ากับสภาพแสง กระบวนการทำความสะอาด และข้อกำหนดด้านสุนทรียภาพที่แตกต่างกัน
เซ็นเซอร์คาปาซิทีฟประกอบด้วยอิเล็กโทรดนำไฟฟ้าโปร่งใสซึ่งจัดเรียงอยู่ในอาร์เรย์เฉพาะเพื่อตรวจจับการเปลี่ยนแปลงของความจุ รูปแบบการติดตามอิเล็กโทรดและการออกแบบเส้นทางจะกำหนดวิธีการตรวจจับสัญญาณการสัมผัสและส่งไปยังคอนโทรลเลอร์
กระบวนการผลิตอาจเกี่ยวข้องกับการแกะสลักหินด้วยแสง การประมวลผลด้วยเลเซอร์ การพิมพ์ หรือวิธีการอื่นๆ ที่เหมาะสม ทั้งนี้ขึ้นอยู่กับเทคโนโลยีเซ็นเซอร์ ความแม่นยำในการผลิตเป็นสิ่งสำคัญ เนื่องจากข้อบกพร่องในร่องรอยการนำไฟฟ้าอาจส่งผลเสียต่อประสิทธิภาพการสัมผัสและความสม่ำเสมอของผลิตภัณฑ์
เซ็นเซอร์จะต้องเชื่อมต่อทางไฟฟ้ากับตัวควบคุมระบบสัมผัสผ่าน FPC กระบวนการติดประสานต้องมีการจัดตำแหน่งที่แม่นยำและสภาวะการประมวลผลที่ได้รับการควบคุม การเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้ช่วยลดความล้มเหลวในการเชื่อมต่อ และรับประกันการสื่อสารที่เสถียรระหว่างเซ็นเซอร์และตัวควบคุม
กระจกครอบและเซ็นเซอร์ถูกเคลือบเข้าด้วยกันโดยใช้กาวใสที่เหมาะสม คุณภาพการเคลือบส่งผลโดยตรงต่อรูปลักษณ์ของผลิตภัณฑ์ ประสิทธิภาพการมองเห็น และความสมบูรณ์ทางกล ในระหว่างการผลิต ฝุ่น ฟองอากาศ ความเบี่ยงเบนของการจัดตำแหน่ง และข้อบกพร่องของกาวจะต้องได้รับการควบคุมอย่างเข้มงวด
แผงสัมผัสแบบสัมผัสคาปาซิทีฟ PCAP สำเร็จรูปได้รับการตรวจสอบรูปลักษณ์ การตอบสนองการสัมผัส ความต่อเนื่องของอิเล็กโทรด และความเข้ากันได้กับตัวควบคุมเป้าหมาย สำหรับโครงการเฉพาะ การทดสอบเพิ่มเติมอาจรวมถึงประสิทธิภาพแบบมัลติทัช การใช้งานด้วยมือที่สวมถุงมือ การดำเนินการรบกวนน้ำ การทำงานที่อุณหภูมิกว้าง และการทดสอบความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC)
การเลือกวัสดุควรขึ้นอยู่กับสถานการณ์การใช้งานเป็นหลักเพื่อหลีกเลี่ยงการใช้วิศวกรรมมากเกินไปและการเพิ่มต้นทุนโดยไม่จำเป็น การทดสอบขั้นสูงเหล่านี้ไม่ควรถือเป็นการกำหนดค่ามาตรฐานสำหรับแผงสัมผัส PCAP ทุกเครื่อง
โดยทั่วไป แผงสัมผัสแบบต้านทานแบบ 4 สายประกอบด้วยฟิล์มนำไฟฟ้าด้านบนที่ยืดหยุ่นได้ และวัสดุพิมพ์ที่เป็นสื่อไฟฟ้าด้านล่าง ซึ่งแยกจากกันด้วยจุดที่เป็นฉนวน
ในการออกแบบทั่วไป วัสดุพิมพ์ด้านล่างจะมีอิเล็กโทรดแกน X ในขณะที่ฟิล์มด้านบนจะมีอิเล็กโทรดแกน Y เมื่อความดันทำให้พื้นผิวสื่อไฟฟ้าทั้งสองสัมผัสกัน ตัวควบคุมจะส่งแรงดันไฟฟ้าไปยังชุดอิเล็กโทรดที่สอดคล้องกัน และวัดสัญญาณผลลัพธ์เพื่อคำนวณพิกัดการสัมผัส กระบวนการผลิตโดยทั่วไปประกอบด้วย:
● การเตรียมวัสดุ: การเลือกฟิล์ม PET พื้นผิวที่เป็นสื่อกระแสไฟฟ้า วัสดุตัวเว้นระยะ เทปกาว และวงจรพิมพ์แบบยืดหยุ่น (FPC) ตามข้อกำหนดของแผง
● การประมวลผลเลเยอร์แบบนำไฟฟ้า: ใช้กระบวนการผลิตที่เหมาะสมเพื่อสร้างพื้นผิวต้านทานและอิเล็กโทรด
● การสร้างจุดเว้นระยะ: การพิมพ์จุดฉนวนที่สม่ำเสมอบนพื้นผิวที่เป็นสื่อกระแสไฟฟ้า เพื่อให้แน่ใจว่าชั้นสื่อกระแสไฟฟ้ายังคงแยกออกจากกันเมื่อไม่ได้กดแผง
● การคัดกรองไหมและการประมวลผลอุปกรณ์ต่อพ่วง: การผลิตเส้นขอบตกแต่ง ลวดลายฉนวน หรือคุณสมบัติอื่นที่ระบุตามที่ต้องการ
● การเคลือบและการประกอบ: การจัดตำแหน่งและการประกอบฟิล์มด้านบนและวัสดุพิมพ์ด้านล่าง ในขณะที่ยังคงรักษาระยะห่างและคุณลักษณะทางกลที่ต้องการ
● การเชื่อมต่อและการตรวจสอบ FPC: ดำเนินการเชื่อมต่อทางไฟฟ้าให้เสร็จสิ้น ตามด้วยการตรวจสอบพิกัด ความต้านทาน ลักษณะ และฟังก์ชันการทำงาน
แผงสัมผัสแบบต้านทานแบบ 4 สายเป็นโซลูชันที่คุ้มค่าอย่างมาก
แผงสัมผัสแบบต้านทานแบบ 5 สายมีการกำหนดค่าอิเล็กโทรดที่แตกต่างกันเมื่อเปรียบเทียบกับรุ่น 4 สาย ในการออกแบบทั่วไป พื้นผิวที่เป็นสื่อกระแสไฟฟ้าด้านล่างทำหน้าที่เป็นพื้นผิวการตรวจจับ โดยมีอิเล็กโทรดอยู่ที่มุมทั้งสี่เพื่อสร้างสนามไฟฟ้าในการวัด ในขณะที่ฟิล์มที่เป็นสื่อกระแสไฟฟ้าด้านบนทำหน้าที่เป็นชั้นตรวจจับแรงดันไฟฟ้าเป็นหลัก
แผงสัมผัสแบบต้านทาน 8 สายสร้างขึ้นจากสถาปัตยกรรม 4 สายแบบดั้งเดิมโดยการเพิ่มการเชื่อมต่อเพิ่มเติมเพื่อให้การวัดทางไฟฟ้ามีความเสถียรมากขึ้น
การเลือกหน้าจอสัมผัสที่เหมาะสมจะขึ้นอยู่กับสถานการณ์การใช้งานเฉพาะ:
แผงสัมผัสแบบต้านทาน 4 สายเหมาะที่สุดสำหรับการใช้งานที่มีข้อจำกัดด้านต้นทุนที่เข้มงวด
แผงสัมผัสแบบต้านทาน 5 สายเหมาะอย่างยิ่งสำหรับการใช้งานในอุตสาหกรรมที่เกี่ยวข้องกับการทำงานความถี่สูง การสัมผัสบ่อยครั้ง และอายุการใช้งานที่ยาวนาน
แผงสัมผัสแบบต้านทาน 8 สายเหมาะสำหรับสภาพแวดล้อมที่รุนแรงซึ่งต้องการความเสถียรที่เหนือกว่า
สภาพแวดล้อมทางอุตสาหกรรมที่แตกต่างกันมีข้อกำหนดที่แตกต่างกันสำหรับการผสมผสานระหว่างประสิทธิภาพการสัมผัส ความทนทาน คุณภาพการมองเห็น และความยืดหยุ่นในการปฏิบัติงาน
ระบบอัตโนมัติทางอุตสาหกรรมและอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI)
โดยทั่วไปแผงควบคุมอุตสาหกรรมต้องการการตอบสนองการสัมผัสที่เสถียร การทำงานที่เชื่อถือได้ และความเข้ากันได้กับระบบควบคุมอุปกรณ์
หน้าจอสัมผัส PCAP เหมาะอย่างยิ่งสำหรับอินเทอร์เฟซที่ต้องใช้พื้นผิวกระจก การใช้งานที่เป็นธรรมชาติ และความสามารถแบบมัลติทัช ในทางกลับกัน เทคโนโลยีความต้านทานเหมาะสำหรับการใช้งานที่ต้องการแรงกดหรือความเข้ากันได้กับถุงมือและสไตลัสต่างๆ
อุปกรณ์การแพทย์
เครื่องมือทางการแพทย์ต้องการพื้นผิวที่ทำความสะอาดง่าย มีการควบคุมขนาดทางกล และการตอบสนองการสัมผัสที่เชื่อถือได้
แผงสัมผัส PCAP มีการออกแบบแผงด้านหน้าที่เป็นกระจกเรียบ ในขณะที่แผงต้านทานเหมาะสำหรับเครื่องมือที่อินพุตแรงดันและความเข้ากันได้กับเครื่องมือชี้ตำแหน่งเฉพาะถือเป็นสิ่งสำคัญ
ซุ้มบริการตนเองและอุปกรณ์อุตสาหกรรม
ตู้บริการตนเอง ตู้จำหน่ายสินค้าอัตโนมัติ เครื่องพิมพ์ และอินเทอร์เฟซอุปกรณ์อาจต้องใช้กระจกฝาครอบที่ปรับแต่ง ขนาดการติดตั้ง การกำหนดเส้นทาง FPC และความเข้ากันได้ของตัวควบคุม
แผงสัมผัส PCAP มอบประสบการณ์ผู้ใช้ที่ทันสมัย ในขณะที่เทคโนโลยีต้านทานเหมาะสำหรับการใช้งานที่มีข้อกำหนดอินพุตเฉพาะหรือมีข้อจำกัดด้านต้นทุนที่เข้มงวดมากกว่า
การขนส่งและอุปกรณ์กลางแจ้ง
ระบบรถไฟ อุปกรณ์อิเล็กทรอนิกส์ทางทะเล สถานีชาร์จ และสถานีควบคุมกลางแจ้ง มักเผชิญกับความท้าทาย เช่น ความผันผวนของอุณหภูมิ ความชื้น การสั่นสะเทือน หรือแสงโดยรอบสูง
ในแอปพลิเคชันเหล่านี้ หน้าจอสัมผัสจะต้องได้รับการประเมินว่าเป็นส่วนหนึ่งของระบบโดยรวม ปัจจัยต่างๆ เช่น กระจกฝาครอบ การออกแบบการซีล กาว การตั้งค่าตัวควบคุม ความสว่างของจอแสดงผล และวิธีการติดตั้งเชิงกล ล้วนส่งผลต่อความน่าเชื่อถือโดยรวม
ไม่ว่าจะใช้เทคโนโลยี PCAP หรือตัวต้านทาน เราไม่สามารถสันนิษฐานได้ว่าโดยธรรมชาติแล้วเทคโนโลยีเหล่านี้มีความสามารถกันน้ำ อ่านแสงแดดได้ หรือปกป้องสิ่งแวดล้อม หากไม่มีการออกแบบและการตรวจสอบที่เหมาะสม
เมื่อเลือกซัพพลายเออร์ที่เหมาะสม แนะนำให้พิจารณาปัจจัยต่อไปนี้:
● มีประสบการณ์ใน PCAP และโครงสร้างแผงสัมผัสแบบต้านทาน
● มีการกำหนดค่าตัวต้านทานแบบ 4 สาย 5 สาย และ 8 สายให้เลือก
● ความสามารถในการเลือกวัสดุและการปรับแต่งโครงสร้าง
● การควบคุมกระบวนการในการผลิตเซ็นเซอร์ การคัดกรองซิลค์ การเคลือบ และการประกอบ
● ความเข้ากันได้กับ FPC และตัวควบคุมแบบสัมผัส
● ความถูกต้องของมิติ พร้อมด้วยบันทึกและขั้นตอนการควบคุมคุณภาพที่ครอบคลุม
● การสนับสนุนการสร้างต้นแบบและความสม่ำเสมอในการผลิตจำนวนมาก
● ประสิทธิภาพการสื่อสารทางเทคนิคและความสามารถในการจัดหาระยะยาว
เรานำเสนอโซลูชันแผงสัมผัสที่ปรับแต่งได้สำหรับโครงการ OEM และ ODM โดยช่วยเหลือลูกค้าในการประเมินโครงสร้างแผงสัมผัส วัสดุ ขนาด การเชื่อมต่อทางไฟฟ้า และข้อกำหนดการใช้งานอย่างครอบคลุม
ไม่ว่าคุณจะต้องการแผงสัมผัสแบบสัมผัสแบบคาปาซิทีฟ PCAP หรือแผงสัมผัสแบบต้านทานแบบ 4 สาย 5 สาย และ 8 สาย เราสามารถเลือกโซลูชันเชิงกลที่เหมาะสมที่สุดที่ตรงตามข้อกำหนดด้านการทำงาน กลไก และสิ่งแวดล้อมของอุปกรณ์ของคุณ
ยินดีต้อนรับสู่การติดต่อสกาย-TDMเพื่อหารือเกี่ยวกับแผงสัมผัสแบบสัมผัสแบบ capacitive PCAP แผงสัมผัสแบบต้านทาน 4 สาย 5 สาย และ 8 สาย และให้เราปรับแต่งโซลูชันแผงสัมผัสสำหรับโครงการต่อไปของคุณ
