นี่คือหน้าจอสัมผัสแบบวงกลมขนาด 2.1 นิ้วที่ออกแบบมาโดยเฉพาะสำหรับเครื่องใช้ไฟฟ้าภายในบ้านอัจฉริยะและแผงควบคุมขนาดกะทัดรัด SKY-TDM สามารถปรับแต่งหน้าจอสัมผัสของจอแสดงผลตามโครงสร้างที่แท้จริงของอุปกรณ์ของคุณ และข้อกำหนดการโต้ตอบระหว่างมนุษย์กับเครื่องจักร (HMI)

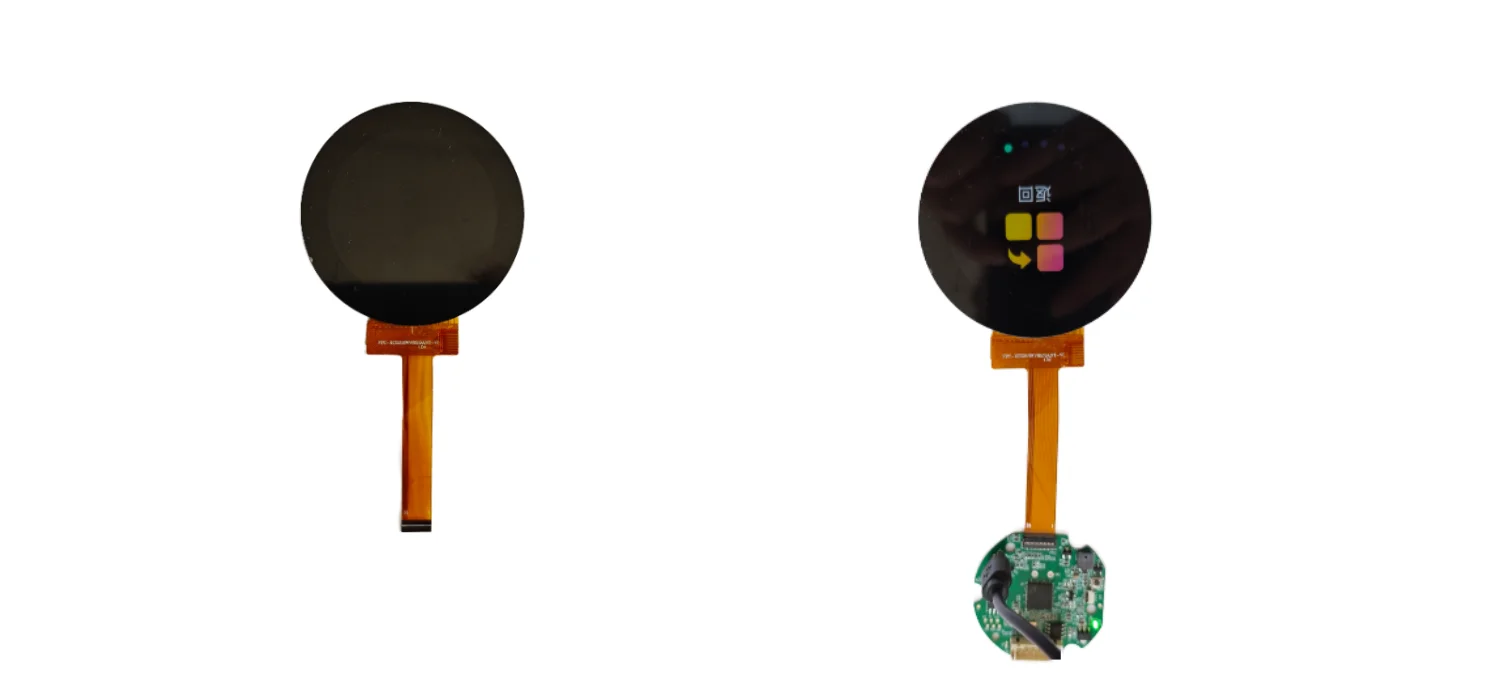

โซลูชันจอแสดงผลแบบสัมผัสทรงกลมขนาด 2.1 นิ้วนี้มีความละเอียด 480x480 และขนาดประมาณ 56.18 x 59.71 x 2.26 มิลลิเมตร มีโครงสร้างที่กะทัดรัด ใช้ IC ไดรเวอร์ ST7701 และรองรับอินเทอร์เฟซ RGB (ซึ่งสามารถปรับแต่งเป็นอินเทอร์เฟซ MIPI)
เรานำเสนอโซลูชันการแสดงผลที่ปรับแต่งได้เพื่อตอบสนองความต้องการหลักของคุณ และช่วยให้คุณรวมส่วนประกอบของจอแสดงผลเข้ากับการออกแบบอุตสาหกรรมโดยรวมของอุปกรณ์ของคุณได้อย่างราบรื่น
จอแสดงผลทรงกลมกำลังเข้ามาแทนที่หน้าจอสี่เหลี่ยมแบบดั้งเดิมในเครื่องใช้ในบ้านอัจฉริยะมากขึ้นเรื่อยๆ
การออกแบบทางอุตสาหกรรมที่ไร้รอยต่อ: จอแสดงผลแบบวงกลมช่วยลดความขัดแย้งทางการมองเห็นระหว่างหน้าจอสี่เหลี่ยมและรูปทรงโค้งทรงกระบอกซึ่งพบได้ทั่วไปในเครื่องชงกาแฟ เครื่องฟอกอากาศ และลำโพงอัจฉริยะ หน้าจอผสานเข้ากับภาพเงาของผลิตภัณฑ์แทนที่จะทำให้แตก
การเปลี่ยนปุ่ม: เครื่องใช้ไฟฟ้าจำนวนมากยังคงใช้ปุ่มหมุนทางกายภาพในการเลือกอุณหภูมิ ความเร็ว หรือโหมด หน้าจอสัมผัสแบบวงกลมสามารถจำลองฟังก์ชันของปุ่มหมุนแบบดิจิทัลด้วยไอคอนไดนามิก ความไวที่ปรับได้ และไม่มีการสึกหรอของกลไก ในขณะที่ให้ข้อมูลมากกว่าหน้าปัดที่พิมพ์ออกมา
การใช้พื้นที่ขนาดกะทัดรัดดีขึ้น: ในแผงควบคุมขนาดเล็ก เค้าโครงแบบวงกลมจะหลีกเลี่ยงพื้นที่มุมที่เสียเปล่าของหน้าจอสี่เหลี่ยม อาเรย์พิกเซลขนาด 480×480 ตารางพิกเซลแมปกับพื้นที่รับชมแบบวงกลมอย่างเป็นธรรมชาติ ใช้ประโยชน์จากขอบเขตการแสดงผลที่มีอยู่อย่างเต็มที่
การมองเห็นที่ชัดเจนยิ่งขึ้น: อินเทอร์เฟซแบบวงกลมดึงดูดสายตาของผู้ใช้ไปที่กึ่งกลางของแผงควบคุม ซึ่งเหมาะสำหรับฟังก์ชันหลัก เช่น เริ่ม/หยุด การปรับอุณหภูมิ หรือการเลือกโหมดในเครื่องชงกาแฟอัจฉริยะและอุปกรณ์ในครัว
สุนทรียภาพที่สอดคล้องกันในทุกสายผลิตภัณฑ์: แบรนด์เครื่องใช้ไฟฟ้าสามารถสร้างมาตรฐานบนโมดูลแสดงผลแบบวงกลมสำหรับผลิตภัณฑ์ต่างๆ เช่น เครื่องชงกาแฟ เครื่องฟอกอากาศ เครื่องซักผ้า ทำให้เกิดภาษาการออกแบบที่เป็นหนึ่งเดียว ในขณะเดียวกันก็ทำให้การจัดซื้อและสินค้าคงคลังง่ายขึ้น
การผสานรวมระบบสัมผัส + จอแสดงผล: เมื่อผสานเข้ากับการเชื่อมด้วยแสงและการสัมผัส PCAP จอแสดงผลทรงกลมจะกลายเป็นแผงด้านหน้าที่ปิดผนึกและทำความสะอาดง่าย ซึ่งมีความสำคัญอย่างยิ่งต่อเครื่องใช้ในครัวที่ต้องสัมผัสกับความชื้น ไขมัน และการทำความสะอาดทุกวัน
สำหรับเครื่องใช้ไฟฟ้าภายในบ้านอัจฉริยะ เมื่อเปรียบเทียบกับโครงสร้างช่องว่างอากาศแบบดั้งเดิม Optical Bonding มอบเอฟเฟกต์การแสดงผลที่บูรณาการมากขึ้น โดยเน้นความรู้สึกระดับพรีเมียมของผลิตภัณฑ์
ด้วยการติดแผงสัมผัสเข้ากับจอแสดงผลอย่างแนบเนียน โซลูชันนี้จึงลดการสะท้อนแสงที่มองเห็นได้ซึ่งเกิดจากช่องว่างอากาศได้อย่างมีประสิทธิภาพ และป้องกันความชื้นเข้าไปในระดับความชื้นที่แตกต่างกัน มันสร้างพื้นผิวด้านหน้าที่สะอาดขึ้นมาก ทำให้เหมาะอย่างยิ่งสำหรับผลิตภัณฑ์ในบ้านที่ต้องการความสวยงามเป็นพิเศษ

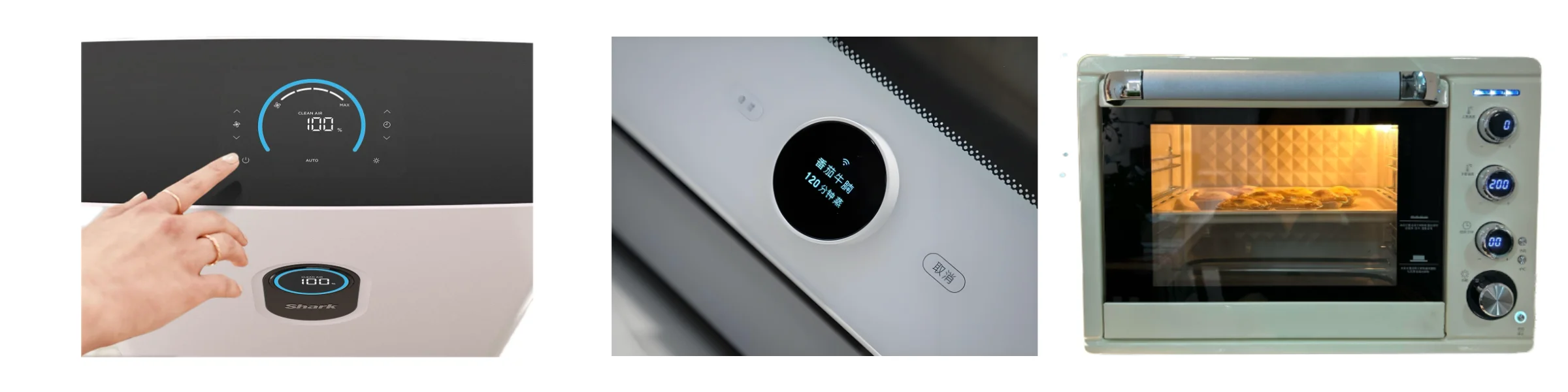

เทคโนโลยีนี้สามารถนำไปใช้อย่างกว้างขวางกับการออกแบบอุปกรณ์ต่างๆ เช่น เครื่องชงกาแฟอัจฉริยะ เครื่องฟอกอากาศ เครื่องใช้ในครัว แผงควบคุมเครื่องซักผ้า และเตาอบอัจฉริยะ
ด้วยขนาดที่กะทัดรัดเป็นพิเศษเพียง 56.18 × 59.71 × 2.26 มม. โซลูชันจอภาพสัมผัสแบบวงกลมขนาด 2.1 นิ้ว เหมาะอย่างยิ่งสำหรับการใช้งานที่มีข้อจำกัดด้านพื้นที่ภายในที่เข้มงวด ความละเอียด 480x480 มอบอินเทอร์เฟซผู้ใช้แบบสี่เหลี่ยมจัตุรัสที่ผสานรวมเข้ากับชุดแผงควบคุมขนาดกะทัดรัดได้อย่างราบรื่น
เราสามารถหารือเกี่ยวกับโซลูชันที่ปรับแต่งเฉพาะกับลูกค้าของเราตามขั้นตอนการทำงานต่อไปนี้:
ขนาดจอแสดงผล → แผงสัมผัส → กระจกครอบ → การเคลือบ → การกำหนดค่าอินเทอร์เฟซ → โครงสร้างทางกล
โปรเจ็กต์ต่างๆ อาจต้องใช้ขนาดหน้าจอ อัตราส่วนภาพ โครงสร้างการติดตั้ง หรือโซลูชันระบบสัมผัสที่แตกต่างกันซึ่งปรับให้เหมาะกับกรณีการใช้งานเฉพาะ ดังนั้น เราขอแนะนำอย่างยิ่งให้รวมการพัฒนาแบบกำหนดเองเข้ากับขั้นตอนการออกแบบเบื้องต้นของผลิตภัณฑ์ของคุณ ด้วยการสื่อสารเชิงลึกเกี่ยวกับความต้องการเฉพาะของคุณ เราสามารถจัดหาโซลูชันที่ปรับแต่งได้เหนือกว่า
ชุดโซลูชันจอแสดงผลระบบสัมผัสแบบวงกลมขนาด 2.1 นิ้วนี้รองรับอินเทอร์เฟซระบบสัมผัส I2C ช่วยให้ฟังก์ชันระบบสัมผัสสามารถผสานรวมเข้ากับระบบควบคุมหลักของลูกค้าได้อย่างราบรื่น
ในแง่ของประสิทธิภาพการแสดงผล หน้าจอมีความสว่าง 300 cd/m² และอัตราส่วนคอนทราสต์ 800:1 ให้มุมมองที่กว้างถึง 80° ในทุกทิศทาง และมีตัวเลือกสำหรับอินเทอร์เฟซการแสดงผลทั้ง RGB และ MIPI
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| วีซีซี | รีเซ็ต | ต | จีเอ็นดี | D0N | D0P | จีเอ็นดี | D1N | D1P | จีเอ็นดี | ซีแอลเคเอ็น | ซีแอลเคพี | จีเอ็นดี | เอ็นซี | จีเอ็นดี | แอลอีดีเอ | แอลอีดีเค | ไอโอวีซีซี | เอ็นซี |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| แอลอีดีเอ | แอลอีดีเค | จีเอ็นดี | วีซีซี | รีเซ็ต | เอ็นซี | สดีเอ | เอสซีเค | ซีเอส | ดีซีแอลเค | เด | VS | ฮส | โบ-B5 | G0-G5 | R0-R5 | จีเอ็นดี | ทีพี-อินท์ | ทีพี-เอสดีเอ | ทีพี-เอสซีแอล | TP-รีเซ็ต | ทีพี-วีซีซี | จีเอ็นดี |
คุณลักษณะที่โดดเด่นเหล่านี้วางรากฐานในทางปฏิบัติสำหรับอินเทอร์เฟซแบบโต้ตอบของเครื่องใช้ไฟฟ้าภายในบ้านขนาดกะทัดรัด ซึ่งตอบสนองความต้องการปฏิสัมพันธ์ระหว่างมนุษย์กับเครื่องจักร (HMI) ของผู้ใช้ได้อย่างเต็มที่
อุปกรณ์ของลูกค้าทุกเครื่องมีอินเทอร์เฟซการแสดงผลที่เป็นเอกลักษณ์และการออกแบบทางอุตสาหกรรมที่แตกต่างกัน เพื่อรองรับฐานลูกค้าที่หลากหลาย เราจึงให้บริการปรับแต่ง OEM และ ODM ที่ครอบคลุม เราสามารถหารือเกี่ยวกับโซลูชันที่ปรับแต่งตามความต้องการเฉพาะของคุณ เช่น แผงสัมผัสแบบกำหนดเอง กระจกฝาครอบแบบกำหนดเอง ตัวเลือกอินเทอร์เฟซต่างๆ สายเคเบิล FPC แบบกำหนดเอง การพิมพ์โลโก้ซิลค์สกรีน และความสว่างที่กำหนดเองและพารามิเตอร์ทางแสง
นอกเหนือจากโซลูชันจอแสดงผลระบบสัมผัสวงกลมอ้างอิงขนาด 2.1 นิ้วแล้ว เรายังเสนอบริการปรับแต่งบอร์ดไดรเวอร์จอแสดงผลแบบรวม ซึ่งรวมถึงตัวเลือกต่างๆ เช่น บอร์ดพอร์ตอนุกรม
1. การยืนยันข้อกำหนด: แชร์ขนาดการแสดงผล ความละเอียด ฟังก์ชั่นระบบสัมผัส และพื้นที่การติดตั้งของคุณ
2.การออกแบบโซลูชัน: เราขอเสนอแผงสัมผัส กระจกครอบ และการกำหนดค่าอินเทอร์เฟซ
3. การพัฒนาตัวอย่าง: การประกอบต้นแบบสำหรับการตรวจสอบความถูกต้องทางกลและทางไฟฟ้าของคุณ
4. การตรวจสอบการออกแบบ: การตรวจสอบร่วมกันเกี่ยวกับความพอดี ประสิทธิภาพการสัมผัส และเอฟเฟกต์แสง
5. การผลิตจำนวนมาก: การจัดหาชุดที่มีเสถียรภาพพร้อมการตรวจสอบอย่างเต็มรูปแบบก่อนจัดส่ง
แนะนำให้มีส่วนร่วมตั้งแต่เนิ่นๆ: เราสามารถปรับชุดจอแสดงผลให้เข้ากับการออกแบบทางอุตสาหกรรมของคุณได้ แทนที่จะบังคับการออกแบบของคุณโดยใช้โมดูลมาตรฐาน
โซลูชันการแสดงผลของเราใช้ได้กับผลิตภัณฑ์สมาร์ทโฮมและเครื่องใช้ไฟฟ้าต่างๆ อย่างกว้างขวาง รวมถึง:
เครื่องชงกาแฟอัจฉริยะ: ระบบควบคุมแบบสัมผัสมอบอินเทอร์เฟซผู้ใช้ที่ทันสมัยและโต้ตอบได้
เครื่องฟอกอากาศ: ชุดจอแสดงผลแบบสัมผัสขนาดกะทัดรัดช่วยให้สามารถปรับฟังก์ชันต่างๆ ได้อย่างรวดเร็ว
เครื่องใช้ในครัวอัจฉริยะ: สำหรับผลิตภัณฑ์ต่างๆ เช่น หม้อหุงข้าว เตาอบ และเครื่องดูดควัน เรามีจอแสดงผลแบบสัมผัสพร้อมฟังก์ชันปุ่มหมุน
เครื่องซักผ้าและเครื่องอบผ้า: จอแสดงผลช่วยให้เลือกโปรแกรมการซักและการอบแห้งได้อย่างรวดเร็ว ขณะเดียวกันก็ให้มุมมองสถานะการทำงานที่เข้าใจง่าย
สำหรับหมวดหมู่เครื่องใช้ไฟฟ้าทั้งหมดที่กล่าวถึงข้างต้น เราสามารถตอบสนองข้อกำหนดเฉพาะของคุณได้

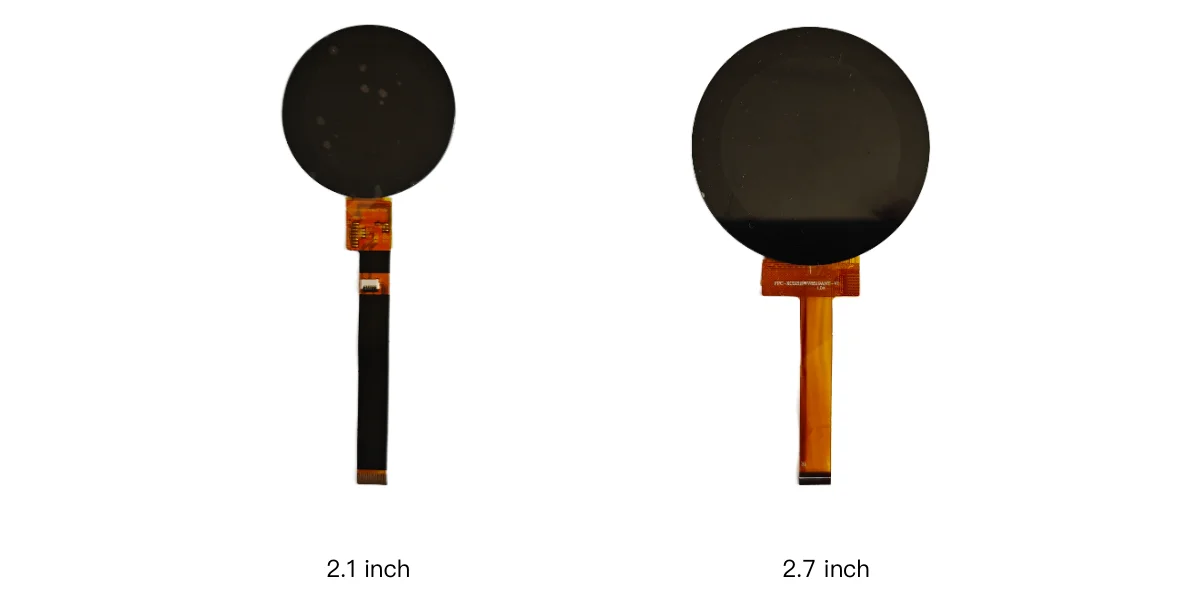

ไม่ เรามีทางเลือกที่หลากหลายกว่า นอกจากชุดประกอบขนาด 2.1 นิ้วแล้ว เรายังมีขนาด 1.6 นิ้ว, 2.7 นิ้ว, 5 นิ้ว และขนาดอื่นๆ อีกด้วย ตัวเลือกเฉพาะขึ้นอยู่กับความต้องการผลิตภัณฑ์ของคุณ
ใช่. แผงสัมผัสสามารถปรับแต่งได้อย่างเต็มที่เพื่อตอบสนองความต้องการของคุณ รวมถึงรูปร่างภายนอก การปรับสภาพพื้นผิวพิเศษสำหรับกระจกครอบ การออกแบบสายเคเบิล FPC และอื่นๆ
ใช่. เราสามารถจัดหาโมดูล LCD หรือแผงสัมผัสแยกต่างหากได้ นอกจากนี้เรายังสนับสนุนโซลูชันที่เคลือบเฉพาะกระจกฝาครอบโดยไม่มีแผงสัมผัส
ใช่. จอแสดงผลแบบสัมผัสขนาดกะทัดรัดประเภทนี้เหมาะสำหรับการใช้งานต่างๆ เช่น เครื่องชงกาแฟอัจฉริยะ เครื่องฟอกอากาศ เครื่องใช้ในครัว และหน้าจอควบคุมอัจฉริยะอื่นๆ โดยขึ้นอยู่กับข้อกำหนดการใช้งานขั้นสุดท้าย
ใช่. ลูกค้าสามารถหารือเกี่ยวกับข้อกำหนดที่กำหนดเองกับเรา รวมถึงขนาดจอแสดงผล แผงสัมผัส กระจกครอบ การเคลือบแบบเต็ม ประเภทอินเทอร์เฟซ และการรวมกลไก
ตามหลักการแล้ว โปรดระบุขนาดหน้าจอ ความละเอียด ฟังก์ชันสัมผัส ขนาดกระจก พื้นที่ติดตั้ง ข้อกำหนดอินเทอร์เฟซ สภาพแวดล้อมการทำงาน และปริมาณโดยประมาณที่ต้องการ นอกจากนี้ การจัดหาแบบผลิตภัณฑ์หรือไฟล์ที่อยู่อาศัย 3 มิติจะเป็นประโยชน์อย่างมากสำหรับการประเมินทางกลของเรา
หากคุณกำลังพัฒนาเครื่องใช้ไฟฟ้าภายในบ้านใหม่ เรายินดีอย่างยิ่งที่ได้มีส่วนร่วมในขั้นตอนการออกแบบเพื่อประเมินความต้องการผลิตภัณฑ์โดยรวมของคุณอย่างครอบคลุม
SKY-TDM สามารถทำงานอย่างใกล้ชิดกับลูกค้าของเราเพื่อประเมินความต้องการเฉพาะ รวมถึงขนาดจอแสดงผล โซลูชันระบบสัมผัส กระจกครอบ และแผงไดรเวอร์แบบกำหนดเอง วิธีการทำงานร่วมกันนี้จะช่วยสร้างผลิตภัณฑ์สำเร็จรูปที่ไร้ที่ติ โดยหลีกเลี่ยงความจำเป็นในการลดทอนการออกแบบโดยรวมเพียงเพื่อรองรับโครงสร้างมาตรฐานที่ไม่เหมาะสม
โปรดติดต่อเราได้ตลอดเวลาเพื่อหารือเกี่ยวกับโครงการที่กำลังจะเกิดขึ้นของคุณ
