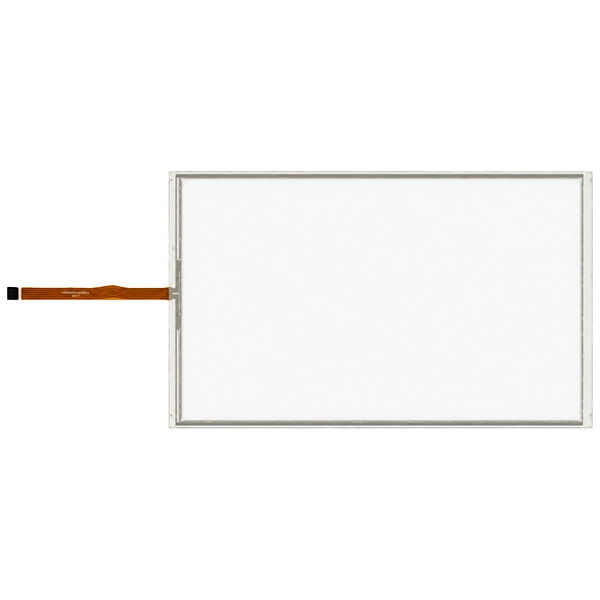

17 Inch 5 Wire Resistive Touch Panel

ของเราแผงสัมผัสแบบต้านทานลวดขนาด 17 นิ้ว 5 เส้นได้รับการออกแบบทางวิศวกรรมโดยเฉพาะสำหรับการนำทางทางทะเลที่สมบุกสมบัน คอนโซลโรงจอดรถ ระบบตรวจสอบห้องเครื่องยนต์ และอุปกรณ์ควบคุมเรือนอกชายฝั่ง โซลูชันตัวต้านทานแบบสัมผัสเดียวนี้มีประสิทธิภาพเหนือกว่าหน้าจอสัมผัสแบบคาปาซิทีฟในสภาพแวดล้อมทางทะเลอย่างมาก โดยรองรับการป้อนข้อมูลที่แม่นยำด้วยถุงมือทำงาน ถุงมือกันน้ำนอกชายฝั่ง สไตลัส และนิ้วเปียก

ปัญหาทั่วไปอะไรบ้างที่สามารถแก้ไขได้อย่างมีประสิทธิภาพ?

แผงนี้สร้างขึ้นบนสถาปัตยกรรมต้านทานแบบ 5 เส้นที่สมบูรณ์ โดยช่วยขจัดปัญหาการเสื่อมสภาพและการเคลื่อนตัวของจอสัมผัสทั่วไปในหน้าจอสัมผัสแบบ 4 สายแบบดั้งเดิมได้อย่างมีประสิทธิภาพ มันรองรับมากกว่า35 ล้านการเปิดใช้งานแบบสัมผัสในขณะที่ยังคงรักษาความเป็นเส้นตรงที่สม่ำเสมอ เป็นไปตามข้อกำหนดการดำเนินงานอย่างต่อเนื่องตลอด 24 ชั่วโมงทุกวันอย่างเข้มงวดของเรือ ปรับให้เหมาะสมเป็นพิเศษเพื่อทนต่อภัยคุกคามทางทะเลโดยทั่วไป---รวมถึงการสั่นสะเทือน สเปรย์เกลือ ความชื้นสูงถาวร และความผันผวนของอุณหภูมิในวงกว้างจาก-20°ซ ถึง +70°ซ---มีให้เลือกทั้งการเคลือบ AG (ป้องกันแสงสะท้อน) / AR (ป้องกันแสงสะท้อน) / AF (ป้องกันลายนิ้วมือ) และการเชื่อมด้วยแสงเพื่อเพิ่มความสามารถในการอ่านแสงแดดบนสะพานแบบเปิดได้อย่างมาก

เรานำเสนอบริการปรับแต่งที่ยืดหยุ่น รวมถึงอินเทอร์เฟซ USB/RS232, การกำหนดเส้นทาง FPC ที่ปรับแต่งเอง, การปิดผนึกขอบเสริม (รองรับการผสานรวมการกันน้ำระดับ IP65~IP67), การเพิ่มประสิทธิภาพ EMI (การรบกวนทางแม่เหล็กไฟฟ้า) และการประมวลผลกระจกฝาครอบแบบกำหนดเอง Manufactured in ourISO9001, ISO 13485 และ ไอเอทีเอฟ 16949- โรงงานที่ได้รับการรับรอง ทุกหน่วยผ่านการทดสอบด้านแสง อุณหภูมิ และความน่าเชื่อถืออย่างเข้มงวดก่อนจัดส่ง

Beyond marine systems, this touch panel is also widely used in industrial automation HMIs, heavy machinery, and medical diagnostic equipment. เราสนับสนุนทั้งการสุ่มตัวอย่างต้นแบบและคำสั่งซื้อ OEM/ODM ขนาดใหญ่ โดยมุ่งมั่นที่จะนำเสนอโซลูชันปฏิสัมพันธ์ระหว่างมนุษย์กับเครื่องจักรที่เชื่อถือได้สำหรับผู้ประกอบอุปกรณ์ทางทะเลทั่วโลก

ข้อมูลจำเพาะทางเทคนิค

HMI ที่เชื่อถือได้สร้างขึ้นเพื่อการปฏิบัติการทางทะเล

อินเทอร์เฟซระหว่างมนุษย์และเครื่องจักร (HMI) ของบอร์ดเรือจะต้องทำงานอย่างต่อเนื่องภายใต้สภาวะที่ไม่เอื้ออำนวย ซึ่งแผงสัมผัสเชิงพาณิชย์มาตรฐานมักจะทำงานล้มเหลว

แผงสัมผัสแบบต้านทาน 5 สายขนาด 17 นิ้วของเราได้รับการบูรณาการอย่างกว้างขวางในอุปกรณ์ทางทะเลต่างๆ ซึ่งรวมถึง: จอแสดงผลการนำทางทางทะเล, คอนโซลควบคุมโรงจอดรถ/สะพาน, อาคารผู้โดยสารเรดาร์และโซนาร์, ระบบตรวจสอบห้องเครื่องยนต์, HMI อัตโนมัติทางทะเล, อุปกรณ์สื่อสารบนเรือ, แผงควบคุมแพลตฟอร์มนอกชายฝั่ง และหน่วยควบคุมการกระจายพลังงานทางทะเล

เทคโนโลยีตัวต้านทานแบบ 5 สายช่วยรักษาการตอบสนองที่สม่ำเสมอสำหรับลูกเรือ เพิ่มความปลอดภัยบนเรือโดยตรง และรับประกันความเสถียรในการปฏิบัติงานสำหรับผู้ประกอบ OEM ทางทะเล

เหตุใดจึงเลือกระบบสัมผัสตัวต้านทานแบบ 5 สายสำหรับเรือเดินทะเล

เพราะมันมอบประสิทธิภาพที่เหนือกว่าในด้านต่อไปนี้:

1. ความเข้ากันได้ของอินพุตสากล

During daily marine operations, crews typically need to wear protective gloves. แผงสัมผัสนี้บันทึกอินพุตตามแรงกดจากแหล่งต่างๆ ได้อย่างแม่นยำ รวมถึงถุงมือสำหรับงานหนัก ถุงมือกันน้ำนอกชายฝั่ง ถุงมือป้องกันฉนวน สไตลัสปลายแข็ง ปลายนิ้วและเล็บเปล่า รวมถึงนิ้วที่เปียกหรือเปียก It is this exceptional versatility that makes resistive touch the established preferred option for commercial and working vessels.

ออกแบบมาเพื่อเอาชนะความท้าทายด้านสิ่งแวดล้อมทางทะเลโดยทั่วไป

แผงสัมผัสบนชิปบอร์ดทนทานต่อสภาวะการทำงานที่รุนแรงกว่าอุปกรณ์อุตสาหกรรมภาคพื้นดินมาก ด้วยการออกแบบวัสดุและโครงสร้างที่ตรงเป้าหมาย เราจัดการกับความท้าทายทางทะเลที่สำคัญต่อไปนี้ได้อย่างมีประสิทธิภาพ:

1. สเปรย์เกลือและความต้านทานการกัดกร่อน

Ocean salt accelerates the corrosion of internal components. การใช้งานการออกแบบของเราประกอบด้วย: ชั้นสื่อกระแสไฟฟ้าที่ทนต่อการกัดกร่อน กาวปิดผนึกเกรดสำหรับใช้ในทะเล การห่อหุ้มขอบเสริมแรง และโครงสร้างกั้นความชื้นที่มีอายุการใช้งานยาวนาน

2. ทนต่อความชื้นสูง

Vessels frequently operate in environments with relative humidity (RH) exceeding 90%. We utilize low-moisture-absorption raw materials, enhanced edge sealing structures, and anti-condensation internal lamination designs to ensure the conductive circuits remain stable under humid conditions.

3. โครงสร้างกันน้ำแบบกำหนดเอง

รองรับมาตรฐานการป้องกันแผงด้านหน้าแบบกำหนดเอง:IP65 / IP66 / IP67. Seamlessly integrates with customer enclosures via precision waterproof gasket matching, bezel sealing structure solutions, silicone sealing ring design, and edge waterproof adhesive integration.

4. ความต้านทานการสั่นสะเทือนและแรงกระแทก

Continuous engine vibration and wave impacts are inevitable at sea. มาตรการรับมือของเราประกอบด้วยโครงสร้างการติดตั้งกระจกครอบเสริมแรง การกำหนดเส้นทาง FPC ที่คลายความเครียด การออกแบบการเชื่อมต่อส่วนท้ายที่มีความยืดหยุ่นสูง การยึดเกาะด้วยกาวที่มีความแข็งแรงสูงระดับอุตสาหกรรม และการเสริมแรงเชิงกลรอบโซนตัวเชื่อมต่อ

5. ช่วงอุณหภูมิการทำงานที่กว้าง

อุปกรณ์ต้องรับมือกับสภาพอากาศที่แปรปรวน: ฤดูหนาวที่ท่าเรือเป็นน้ำแข็ง เส้นทางเดินเรือในเขตร้อน และห้องเครื่องยนต์ที่ร้อนและปิดล้อม ช่วงอุณหภูมิการทำงานมาตรฐานของเราคือ-20°ซ ถึง +70°ซ; นอกจากนี้ยังมีรุ่นอุณหภูมิเพิ่มเติมตามคำขอที่กำหนดเอง

6. การอัพเกรดความสามารถในการอ่านแสงแดด

สำหรับการติดตั้งโรงจอดรถที่เปิดรับแสงธรรมชาติ: ด้วยการผสานการยึดเกาะด้วยแสง การใช้การเคลือบพื้นผิว AG (ป้องกันแสงสะท้อน) / AR (ป้องกันแสงสะท้อน) บนกระจกครอบ การใช้วัสดุป้องกันรังสียูวี และการจัดหาโมดูล LCD ความสว่างสูงที่เข้ากัน เรารับประกันว่าผลิตภัณฑ์จะยังคงมองเห็นได้ชัดเจนในทุกสภาวะ

7. EMC (ความเข้ากันได้ทางแม่เหล็กไฟฟ้า)

Ships carry dense communication, radar, and navigation electronics that generate electrical noise. มาตรการเพิ่มประสิทธิภาพของเราประกอบด้วยโครงร่างการติดตาม FPC ที่ปรับแต่งแล้ว การออกแบบการป้องกันแม่เหล็กไฟฟ้าที่มีประสิทธิภาพ รูปแบบการต่อสายดินที่ได้รับการปรับปรุง และการจับคู่กับตัวควบคุมระบบสัมผัสระดับอุตสาหกรรมที่มีความเสถียร These effectively prevent random false touches or touch dropouts when coexisting with other onboard marine equipment.

การสนับสนุนทางวิศวกรรมแบบกำหนดเอง OEM และ ODM ที่ครอบคลุม

ในฐานะผู้ผลิตจอสัมผัสที่มีโรงงานผลิตของเราเอง เราให้บริการปรับแต่งแบบครบวงจรที่สอดคล้องกับข้อกำหนดการติดตั้งทางทะเลอย่างสมบูรณ์แบบ:

- ความหนาของกระจกหน้ารถแบบกำหนดเอง รูปร่างโครงร่าง และการตกแต่งขอบ

- การเลือกอินเทอร์เฟซ: คอนโทรลเลอร์ USB / RS232 / แบบสแตนด์อโลน

- การรักษาพื้นผิว AG (ป้องกันแสงสะท้อน) / AR (ป้องกันแสงสะท้อน) / AF (ป้องกันลายนิ้วมือ)

- บริการเชื่อมต่อด้วยแสงแบบเต็มรูปแบบ

- รับปรึกษาออกแบบโครงสร้างกันน้ำ

- การเพิ่มประสิทธิภาพการป้องกัน EMI (คลื่นแม่เหล็กไฟฟ้า)

- การกำหนดค่าวัสดุที่มีอุณหภูมิกว้าง

- ความยาว FPC (วงจรพิมพ์แบบยืดหยุ่น) แบบกำหนดเอง ทิศทางการกำหนดเส้นทาง และประเภทตัวเชื่อมต่อ

- การพิมพ์ซิลค์สกรีนขอบและการพิมพ์โลโก้ที่กำหนดเอง

- การสนับสนุนทางเทคนิคการเขียนแบบเครื่องกล

- จัดหาโมดูลรวม LCD + Touch ที่สมบูรณ์

ทีมวิศวกรของเราร่วมมืออย่างใกล้ชิดกับลูกค้าในระหว่างขั้นตอนการพัฒนาผลิตภัณฑ์ช่วงแรกๆ เพื่อปรับแต่งโซลูชันระบบสัมผัสพิเศษเฉพาะตามเค้าโครงตู้ทะเลและสถาปัตยกรรมระบบ

การประกันคุณภาพและการรับรอง

หน้าจอสัมผัสทั้งหมดของเราผลิตขึ้นภายในบริษัท โดยยึดถือระบบการจัดการคุณภาพที่ได้มาตรฐานอย่างเคร่งครัด

การรับรองของบริษัท

- ISO9001ระบบการจัดการคุณภาพ

- ISO13485ระบบการจัดการคุณภาพอุปกรณ์การแพทย์

- ไอเอทีเอฟ 16949มาตรฐานคุณภาพยานยนต์

ผลิตภัณฑ์ทั้งหมดของเราผ่านการตรวจสอบคุณภาพอย่างเข้มงวดก่อนจัดส่ง การยึดมั่นอย่างเข้มงวดต่อระบบคุณภาพของเราทำให้มั่นใจในความสม่ำเสมอและความน่าเชื่อถือของทุกผลิตภัณฑ์ที่เราจัดส่ง

คำถามที่พบบ่อย

คำถามที่ 1: แผงสัมผัสแบบต้านทาน 5 สายขนาด 17 นิ้วนี้สามารถใช้งานกับถุงมือป้องกันทางทะเลได้หรือไม่

ก. ใช่. ตอบสนองต่อถุงมือทำงานนอกชายฝั่ง ถุงมือกันน้ำ และอินพุตสไตลัสได้อย่างน่าเชื่อถือ

คำถามที่ 2: คุณสามารถออกแบบมาตรฐานกันน้ำด้านหน้า IP65 / IP66 / IP67 ได้หรือไม่

ตอบ: เราให้คำปรึกษาด้านโครงสร้างและการออกแบบแผงสัมผัสที่ตรงกัน เพื่อช่วยให้ลูกค้าบรรลุระดับการกันน้ำตามเป้าหมายพร้อมกับตัวเครื่องของพวกเขา

คำถามที่ 3: แผงควบคุมสามารถรักษาการทำงานที่มั่นคงภายใต้ความชื้นสูงอย่างต่อเนื่องได้หรือไม่?

ก. ใช่. เราใช้วัสดุที่ดูดความชื้นต่ำและการปิดผนึกขอบเสริมเพื่อลดความเสี่ยงในการควบแน่นสำหรับการใช้งานทางทะเล

คำถามที่ 4: สามารถดัดแปลงสายเคเบิลและตัวเชื่อมต่อ FPC ได้หรือไม่

ตอบ: ปรับแต่งได้อย่างเต็มที่: สามารถปรับความยาว FPC ทิศทางการกำหนดเส้นทาง ประเภทตัวเชื่อมต่อ และคำจำกัดความของพินได้เพื่อให้เข้ากับรูปแบบฮาร์ดแวร์ของคุณได้อย่างสมบูรณ์แบบ

คำถามที่ 5: คุณมีชุดประกอบ LCD + ระบบสัมผัสในตัวหรือไม่

ก. ใช่. เรานำเสนอโมดูลการแสดงผลแบบครบวงจร รวมถึงหน้าจอ LCD แผงสัมผัสแบบต้านทาน และการเชื่อมแบบออปติคอล ช่วยให้การจัดซื้อจัดจ้างของลูกค้าและงานบูรณาการง่ายขึ้น

คำถามที่ 6: นอกเหนือจากระบบทางทะเลแล้ว มีแอปพลิเคชันอื่นใดที่เหมาะกับจอสัมผัสนี้อีกบ้าง

ตอบ: มีการนำไปใช้กันอย่างแพร่หลายใน HMI ระบบอัตโนมัติทางอุตสาหกรรม เครื่องมือวินิจฉัยทางการแพทย์ สถานีตรวจสอบพลังงาน เครื่องจักรก่อสร้าง และเครื่องจักรกลหนักทางการเกษตร

ขอโซลูชันระบบสัมผัสแบบกำหนดเอง

โปรดระบุรายละเอียดต่อไปนี้ในการสอบถามของคุณ:

- โมเดล LCD หรือภาพวาดบอกขนาด

- เป้าหมายประเภทอุปกรณ์ทางทะเล

- ข้อกำหนดอินเทอร์เฟซ (USB / RS232 / คอนโทรลเลอร์)

- ข้อกำหนดอุณหภูมิในการทำงาน

- ระดับการกันน้ำเป้าหมาย (IP65 / IP66 / IP67)

- ครอบคลุมความต้องการการเคลือบกระจกและพื้นผิว

- ขั้นตอนการสั่งซื้อ: ต้นแบบ / การทดสอบนำร่อง / การผลิตจำนวนมาก

- แบบเขียนโครงร่างเครื่องกล (ถ้ามี)

วิศวกรของเราจะประเมินผลทางเทคนิคอย่างมืออาชีพ คำแนะนำการออกแบบ และใบเสนอราคาอย่างเป็นทางการเพื่อเร่งลำดับเวลาการพัฒนาอุปกรณ์ทางทะเลของคุณ
